Реферат

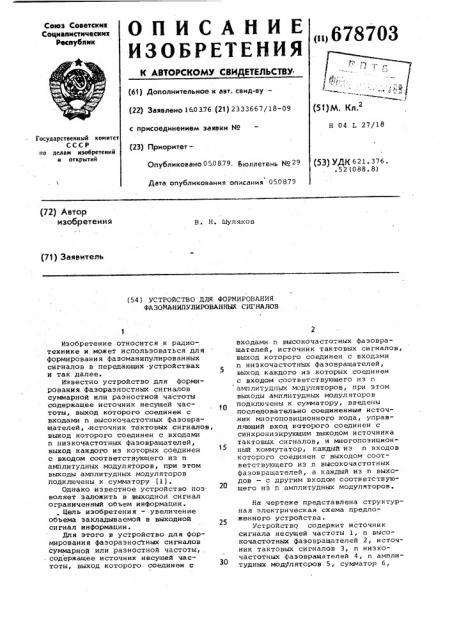

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Co a Coee c x

Социалистических

Реслублик

678703 (61} Дополнительное к ввт. свид-ву— (22) Заявлено 160376 (21) 2333667/18-09 с присоединением заявки ¹ (23) Приоритет— (51)М. Кл.2

Н 04 ?. 27/18

Государственный комитет

СССР но делам изобретений н открытий (53) УДК 621. 376. .52 (088. 8) Опубликовано 050879. Бизллетень ¹ 29

Дата опубликования описания 05.0879 (72) Автор изобретения

В . Н. Шул яков (71) Заявитель (54) УСТРОИСТВО ДЛЯ ФОРМИРОВАНИЯ

ФАЗОМАНИПУЛИРОВАННЬИ СИГНАЛОВ

20

30

Изобретение относится к радио-, технике и может использоваться для формирования фаэоманипулированных сигналов в передающих .устройствах и так далее.

Известно устройство для формирования. фаэораэностных сигналов суммарной или разностной частоты содержащее источник несущей частоты, выход которого соединен с входами и высокочастотных фазовращателей, .источник тактовых сигналов, выход которого соединен с входами и низкочастотных фазовращателей, выход каждого из которых соединен с входом соответствующего из и амплитуцных модуляторов, при этом выходы амплитудных модуляторов подключены к сумматору ll).

Однако известное устройство поз. валяет заложить в выходной сигнал ограниченный объем информации ° . Цель изобретения — увеличение объема закладываемой в выходной сигнал информации.

Для этого в устройство для формирования фазораэносгных сигналов суммарной .или раэностной частоты, содержащее источник несущей частоты, выход которого соединен с входами и высокочасто-.ных фаэовращателей, источник тактовых сигналов, выход которого соединен с входами и низкочастотных фазовращателей, выход каждого иэ которых соединен с входам соответствующего иэ и амплитудных модуляторов, при этом выходы амплитудных модуляторов подключены к сумматору, введены последовательно соединенные источник многопозиционного кода, управляющий вход которого соединен с синхраниэирующим выходом источника тактовых сигналов, и многопозиционный коммутатор, каждый иэ и входов которого соединен с выходом соответствующего иэ и высокочастотных фазовращателей, а каждый из и выходов — с другим входом соответствующего из и амплитудных модуляторов.

На чертеже представлена структурная электрическая схема предложенного устройства.

Устройства содержит источник сигнала несущей частоты 1, и высо-, кочастотных фазовращателей 2, источник тактовых сигналов 3, и низкочастотных фаэовращателей 4, и амплитудных модуляторов 5, сумматор б, 678703

55 источник многопозиционного кода 7

1и многопозиционный коммутатор 8.

Устройство работает следующим образом.

Сигнал от источника сигнала несущей частоты 1 поступает íà и высокочастотных фазовращателей 2, в каждом из которых сдвигается на заданный угол (например, 0, 90

180, 270 и так далее) . Сигнал от источника тактовых сигналов 3 поступает на и низкочастотных фазовращателей 4, в каждом из которых также сдвигается на заданный угол, а с их выходов сигналы поступают на вход соответствующих амплитудных модуляторов 5.

Сигналы с выходов высокочастотных фазовращателей 2 поступают на второй вход соответствующих амплитудных модуляторов 5 через многопозиционный коммутатор 8, управляемый источником многопозиционного кода 7.

При согласном чередовании фаз сигналов несущей и тактовой частот многопозиционный коммутатор 8 одновременным переключением всех высокочастотных фазовращателей 2 несущей частоты смещает порядок их подключения к амплитудным модуляторам 5. При этом на выходе сумматора б получается сигнал разност" ной частоты с фазовым сдвигом, определяемым числом фаз и устройства и веЛичиной смещения порядка подключения фаз сигнала несущей частоты к амплитудным модуляторам 5, определяемой источником многопозиционного кафа 7 (низшая боковая частота) в соответствии с выражением

О „-"Ч„т — n og((р +у =)

1 где n — число и ар ф а з сигнала несущей и тактовой частот (n ) 2); величина смещения фаэ сигнала. несущей частоты (= О, 1, 2 ...(n-1));

< o - н есуща я частота; тактовая частота.

При ббратном порядке чередования фаз сигнала несущей и тактовой частот сигнал на выходе сумматора б опрецеляется выражением (высшая боковая частота - суммарная)

u

Если одновременно смещать порядок подключения всех фаз сигнала несущей частоты к амплитудным моду- ляторам, то формирование одной боковой частоты не нарушается, а при этом появляется дополнительный сдвиг фазы напряжения выделяемого сигнала, используемый для передачи информации.

Смещение порядка чередования всех фаэ сигнала несущей частоты производится с помощью многопозиционного коммутатора 8, управляемого источником многопозиционного кода 7.

При этом для исключения дополнительных погрев:настей при переключении фаэ длительность кодовых посылок источника многапозиционного кода 7 должна быть кратна периоду колебания тактовой частоты.

Таким образам, предложенное устройств позволяет значительно увеличить объем закладываемой в выходной сигнал информации °

Формула изобретения

Устройство для формирования фазоманипулированных сигналов, содержащее источник сигнала несущей частоты, выход которого соединен с входами и высокочастотных фазовращателей, источник тактовых сигналов, выход которого соединен с входами п низкочастотных фазовращателей, выход каждого из которых соединен с входом соответствующего из и амплитудных модуляторов, при этом выходы амплитудных модуляторов подключены к сумматору, о т л и— чающее с я тем, что, с целью увеличения объема закладываемой в выходной сигнал информации, в него введены последовательно соединенные источник многопозиционного кода, управляющий вход которого соединен с синхронизирующим выходом источника тактовых сигналов, и многопозиционный коммутатор, каждый иэ и входов которого соединен с выходом соответствующего из п высокочастотных Фазовращателей, а каждый из и выходов - с другим входом соответствующего из и амплитудных модул ят оров .

Источники информации, принятые во внимание при экспертизе

1. Верэунов И. В. и др. Однополосная модуляция И., Связь, 1962, с. 53.
