Распыляемый электрод для ионного инточ-ника

Распыляемый электрод для ионного инточ-ника

Иллюстрации

Показать все

Реферат

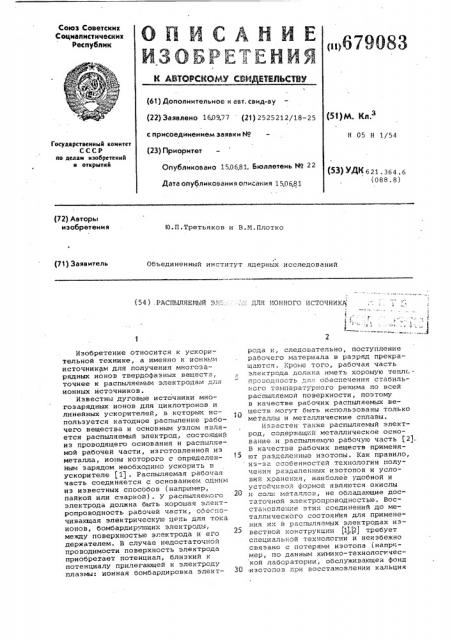

ОИИСАИЙЕ

КЗОБРЕТЕИЙЯ

Совхоз Советских

Социалистических

Республик

Р1>679ОВЗ (6t ) Дополнительное к авт. свид-sy (22) Заявлено 16.09.77 {21) 2525212/18-25 с присоединением заявки МР (23) Приоритет

Опубликовано 15.06.81. Ькзллетень М 22

Дата опу<>ликования описания 15.06.81 я)м. к,.

Н 05 Н 1/54

Государственный комитет

СССР ло делам изобретений и открытий (53) ДИ 6 21 . 364 . 6 (088.8) (72) Авторы изобретения

Ю.П.Третьяков и В.М.Плотко (71) Заявитель

Объединенный институт ядерных исследований (54) .РАСПЫЛЯЕИЫЙ РГ... ;..

Изобретение относится к ускорительной технике, а именно к ионным источникам для получения многозарядных ионов твердофазных веществ, точнее к распыляемьж электродам для ионных источников.

Известны дуговые источники многозарядных ионов для циклотронов и линейных ускорителей, в которых используется катоднре распыление рабочего вещества и основным узлом является распыляемый электрод, состоящий из проводящего основания и распыляемой рабочей части, изготовленной из металла, ионы которого с определенным зарядом необходимо ускорить в ускорителе (11 . Распыляемая рабочая часть соединяется с основанием одним из известных способов (например, пайкой или сваркой). у распыляемого электрода должна быть хорошая электропроводность рабочей части, обеспсчивающая электрическу1о цепь для тока ионов, бомбардирующих электроды, между поверхностью электрода и его держателем. В случае недостаточной проводимости поверхность электрода приобретает потенциал, близкий к потенциалу прилегающей к электроду плазмы: ионная бомбардировка электДЛЯ ИОННОГО ИСТОЧНИК4

1 -:.j

2 рода н, следовательно, поступление рабочего материала в разряд прекращаются. Кроме того, рабочая часть электрода должна иметь хорошую теплс.проводность для обеспечен>ля стабилького температурного режима по всей распыляемой поверхности, поэтому в качестве рабочих распыляемых веществ могут быть использованы только металлы и металлические сплавы.

Известен та1<>ке распылЯемый электрод, содержащий металлическое основание и распыляемую рабочую часть f2).

B качестве рабочих веществ применяют разделе>1ные изотопы. Как правнло, чз-за oàoÑåííoñòåé технологии получе>лия раазделенных изотопов и условий хранения, наиболее удобной и

УСТОЙЧИВОЙ {POPMOA ЯВЛЯЮТСЯ О1<ИСЛЫ

20 и соля металлов, не обладающие достаточной электропроводностью. Восстановлениe эoтT>и1>х соединений до металлического состояния для применения их в распыляемых электродах известной конструкции (1),(2) требует специальной технологии и неизбежно связано с потеря1 ол изотопа (например, по данным химико-технологической лаборатории, обслуживающей фонд

ЗО изотопов при восстановлении кальция

6 79083

Формула изобретения

Составитель Е.Медведев

Техред Ж.Кастелевич Корректор Н Стец

Редактор С.Суркова

Заказ 4528/18 Тираж 889 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

1130 35, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 из фторида потери составляют до

20%, при восстановлении хрома из хлорида — до 70%).

Цель изобретения — зкономия дорогостоящих разделенных изотопов путем использования их окислов и солей, не:обладающих достаточной электро- и теплопроводностью и механической прочностью.

Это достигается тем, что распыляемая рабочая часть электрода выполнена в виде однородной твердой суспензии диэлектрического рабочего материала, например окисла или соли, в пластичном металле, например меди, серебре, золоте, и пронизана проволочной арматурой, закрепленной в.основании электрода.

На чертеже изображена конструкция предлагАемого электрода.

Распыляемый электрод для ионного источника содержит частицы 1 рабочего материала (окись, соль изотопа), пластичный металл 2, связывающий частицы рабочего материала, арматуру 3 рабочей части, закрепленной в основании, распыляемую рабочую часть 4 электрода, насечку 5 на поверхности основания электрода„, основание 6 распыляемого электрода.

Основание распыляемого электрода изготавливают из металла с хорошей электро- и теплопроводностью, легко обрабатываемого (чаще всего из меди).

На поверхности основания, по которой должно быть выполнено соединение с распыляемой рабочей частью, делают насечку для улучшения прочности соединения. С целью увеличения механической прочности распыляемой рабочей части, последнюю снабжают токопроводящей арматурой, например, из медной проволоки, закрепленной в основании. Распыляемая рабочая часть распыляемого электрода представляет собой твердую суспензию рабочего материала в пластичном металле, например меди, серебре или золоте.

° Предлагаемая конструкция распыляемого электрода была использована, в частности, для обеспечения эксперимента с ускоренными ионами кальция-48.

15 Распыляемый электрод для ионного источника, содержащий металлическое основание и распыляемую рабочую часть, отличающийся тем, что, с целью экономии дорогостоящих

Щ разделенных изотопов путем использования их окислов и солей, не обладаю" щих достаточной электро- и теплопроводностью и механической прочностью, распыляемая рабочая часть электрода выполнена в виде однородной твердой суспензии диэлектрического рабочего материала, например окисла или соли, в пластичном металле, например меди, серебре, золоте, и пронизана проволочной арматурой, закрепленной в основании электрода..

Источники информации, принятые во внимание при экспертизе

1. Третьяков Ю.П., Пасюк A.Ñ. Труды IV Всесоюзного совещания по ускорителям заряженных частиц. М., Наука, 1975, т. 9, с. 43.

2. Флеров Г.H. Препринт ОИЯИ Р7-9956, Дубна, 1976 (прототип).
