Устройство для ввода токоведущей шины через крышку применяемого при получении фосфора электрофильтра

Устройство для ввода токоведущей шины через крышку применяемого при получении фосфора электрофильтра

Иллюстрации

Показать все

Реферат

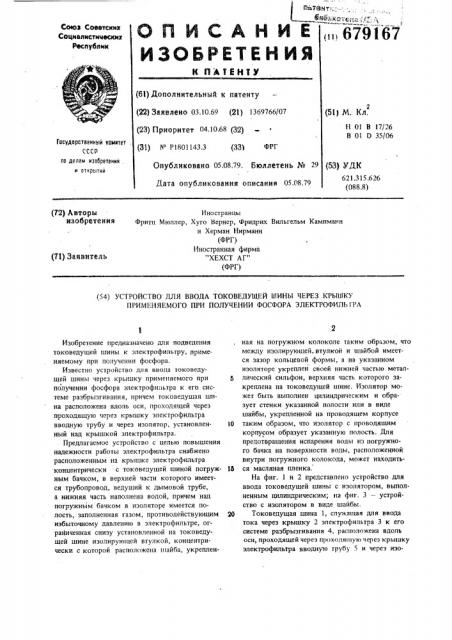

Союз Советских

Социалистичеооа

Республик (бе) Дополнительный к патенту (22) Заявлено 03.10.69 (21) 1369766/07 (23) Приоритет 04.10.68 (32) (31) N P1801143 3 (33} ФР (51} М. Ksl.

Н 01 В 17/26

В 01 О 35/06

Госудерстеенный коинтет

СССР по делам нзебретеннй, н открь тий

Опубликовано 05.08.79. Бюллетень ¹ 29

Дата опубликования описания 05.08.79 (53) УДК

621.315.626 (088.8) (72) Авторы изобретения

Иностранцы

Фритц Мюллер, Хуго Вернер, Фридрих Вильгельм Кампмп н и Херман Нирманн (ФРГ) Иностранная фирма

"ХЕХСТ АГ" (ФРГ) (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ВВОДА ТОКОВЕДУЩЕЙ ШИНЫ ЧЕРЕЗ КРЫШКУ

ПРИМЕНЯЕМОГО ПРИ ПОЛУЧЕНИИ ФОСФОРА ЗЛЕКТРОФИЛЬ ГРА

Изобретение предназначено для подведения токоведушей шины к электрофильтру, применяемому при получении фосфора.

Известно устройство для ввода токоведущей шины через крышку применяемого при получении фосфора электрофильтра к его системе разбрызгивания, причем токоведушая шина расположена вдоль оси, проходящей через проходящую через крышку электрофильтра вводную трубу и через изолятор, установленный над крышкой электрофильтра.

Предлагаемое устройство с целью повышения надежности работы электрофильтра снабжено расположенным на крышке электрофильтра концентрически с токоведушей шиной погружным бачком, в верхней части которого имеется трубопровод, ведущий к дымовой трубе, а нижняя часть наполнена водой, причем над погружным бачком в изоляторе имеется полость, заполненная газом, противодействующим избыточному давлению в электрофильтре, ограниченная снизу установленной на токоведущей шине изолирующей втулкой, концентрически с которой расположена шайба, укрепленная на погружном колоколе таким образом, что между изолирующей.втулкой и шайбой имеется зазор кольцевой формы, а на указанном изоляторе укреплен своей нижней частью металлический сильфон, верхняя часть которого закреплена на токоведущей шине. Изолятор может быть выполнен цилиндрическим и образует стенки указанной полости или в виде шайбы, укрепленной на проводящем корпусе

l0 таким образом, что изолятор с проводящим корпусом образует указанную полость. Для предотвращения испарения воды иэ погружного бачка на поверхности воды, расположенной внутри погружного колокола, может находить15 ся масляная пленка.

На фиг, 1 и 2 представлено устройство для ввода токоведущей шины с изолятором, выполненным цилиндрическим; на фиг. 3 — устройство с изолятором в виде шайбы.

3) Токоведущая шина 1, служащая для ввода тока через крышку 2 электрофильтра 3 к его системе разбрызгивания 4, расположена вдоль оси, проходящей через прохоляшу ю через крышку электрофильтра вводную грубу 5 и через иэо679167

3 лятор 6, установленный над крышкой ? электрофильтра 3. Изолятор 6 может быть выполнен цилиндрическим, (фиг. 1 и 2) или в виде шайбы (фиг. 3) .

На крышке 2 электрофильтра 3 концентри1 чески с токоведущей шиной 1 расположен погружной бачок 7, который служит для предотвращения выхода в атмосферу горючего газа, состоящего из паров фосфора и окиси углерода, при колебаниях давления, вызываемых про- !о теканием процесса в фосфорной печи, Над погружным бачком 7 в изоляторе 6 имеется полость 8, заполненная газом, противодействующим избыточному давлению, постоянно существующему в электрофильтре 3. Эта полость огра- is ничена снизу установленной на токоведущей шине 1 изолирующей втулкой 9, окруженной шайбой 10, укрепленной на погружном колоколе таким образом, что между изолирующей втул- кой и жесткой шайбой имеется "напорныи" 2о зазор ! кольцевой формы. Стенками полости

8 является изолятор 6, в том случае, если он выполнен цилиндрическим. Если же изолятор 6 выполнен в виде шайбы, то он устанавливается на проводящем корпусе 12, таким образом, z5 . что изолятор с проводящим корпусом образует полость 8. Полость 8 через подводящую трубку 13 заполняется инертным газом, проти. водействующим избыточному давлению в электрофильтре 3. Инертный газ течет в направлении si! стрелки А через имеющийся между изолирующей втулкой 9 и шайбой 10 зазор кольцевой формы внутрь электрофильтра 3 и далее с прочими парами и газами отводится из электрофильтра 3. Благодаря постоянному протеканию инерт- gc ного газа через зазор кольцевой формы. внутрь электрофильтра 3 исключается воэможность по. падания затрязненных газов или паров из внутренней части фильтра в полость, ограниченную изолятором, в результате чего практически ис- во ключается загрязнение изолятора 6 и, следовательно, его электрическая прочность «е снижается.

Изолятор 6, изолирующая втулка 9 и шайба 10 выполняются из политетрафторэтилена.

Вводная труба 5 проходит из внутренней части электрофильтра 3 через его крышку 2 примерно до верхней трети погружного бачка 7.

На крышке 14 погружного бачка 7 укреплен погружной колокол 15, который опускается о примерно до нижней четверти бачка. Погружной бачок 7 до половины наполнен водой и имеет примерно в средней части по высоте переточную трубку 16. Бачок 7 заполняется свежей холодной водой через подвод 17, а через отвод 18 опорожняется. Чтобы на изолятор

6 не могли попасть испарения или мелкие частицы воды, на поверхности воды внутри погружного колокола 15 плавает масляная

4 пленка 19. Для отвода газов и паров, которые имеют место при случайном избытке давления внутри филтра или после случайного пробоя погружного бачка 7, в верхней части бачка предусмотрена трубка 20, ведущая к дымоходу.

Очистка системы коронирующих электродов от оседающих на ней в процессе работы фильтра вешеств; препятствующих распылению, осуществляется постоянным ее встряхиванием.

Зля этого предусмотрен металлический сильфон 21, укрепленный нижней частью на изоляторе 6, а верхней — на токоведущей шине l.

В электрофильтре 3, устройство для ввода токоведущей шины 1 которого выполнено согласно изобретению, газовая смесь из электрофильтра удерживается вне изолятора и не снижает его изолирующих свойств. Токоведущая шина 1, а с пей и система коронирующих электродов может непрерывно встряхиваться, не нагружая механически изолятора 6.

Это способствует надежной работе электрофильтра с избыточным давлением, колеблющимся в широких пределах.

Формула изобретения

1. Устройство для ввода токоведущей шины через крышку применяемого при получении фосфора электрофильтра к его системе разбрызгивания, причем токоведущая шина расположена вдоль оси, проходящей через проходящую через крышку электрофильтра вводную трубу, и через изолятор, установленный над крышкой электрофильтра, о т л и ч а ю щ е е с я тем, что, с целью повышенйя надежности работы электрофильтра, оно снабжено расположенным на крышке электрофильтра концентпичег ки с токоведушей ыиной погружным бачком, в верхней части которого имеется трубопровод, ведущий к дымовой трубе, а нижняя часть наполнена водой, причем над погружным бачком в изоляторе имеется полость, заполненная газом, противодействующим избыточному давлению в электрофильтре, ограниченная снизу установленной на токоведущей шине изолирующей втулкой, концентрически с которой расположена шайба, укрепленная на погружном колоколе таким образом, что между изолирующей втулкой и шайбой имеется зазор кольцевой формы, а на укаэанном изоляторе укреплен своей нижней частью металлический сильфон, верхняя часть которого закреплена на токоведущей шине.

2. Устройство по п. 1, о т л и ч а ю щ ее с я тем, что изолятор выполнен цилинцрическим и образует стенки указанной полости.

679167

3. Устройство и и. I, о 1 л и ч а ю ш ее с я тем, что изолятор выполнен в вице шайбы, укрепленн и на проводящем корпусе:, таким образом, что изолятор с проводящим корпусом образуег указанную полость.

4. Устройство по пп. 1, 2 и 3, о т л и ч а ю щ е е с я тем, что, с целью предотвращения испарения воды из погружного бачка на поверхности воды, расположенной внутри погружного колокола, имеется масляная пленка.
