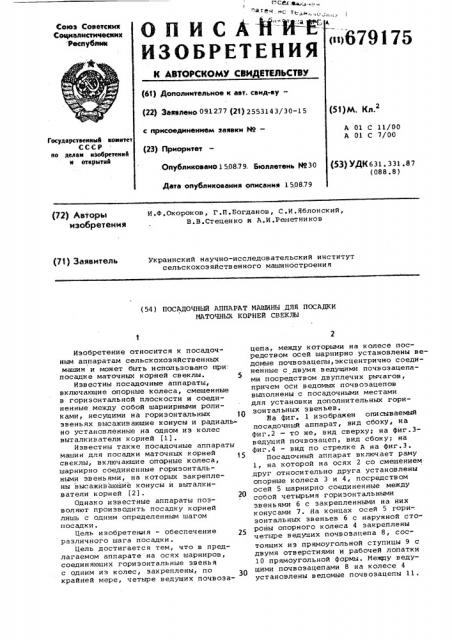

Украинский научно-исследовательский институт сельскохозяйственного машиностроения (54 ) ПОСАДОЧНЫЙ АППАРАТ МАШИНЫ ДЛЯ ПОСАДКИ

МАТОЧНЬИ КОРНЕЙ СВЕКЛЫ

Изобретение относится к посадочным аппаратам сельскохозяйственных машин и может быть использовано при. посадке маточных корней свеклы. 5

Известны посадочные аппараты, включающие опорные колеса, смещенные в горизонтальной плоскости и соединенные между собой шарнирными роликами, несущими на горизонтальных 10 звеньях высаживающие конусы и радиально установленные на одном иэ колес выт алкив ат ели к с<рней (l ) .

Известны также посадочные аппараты машин для посадки маточных корней свеклы, включающие опорные колеса, шарнирно соединенные горизонтальными звеньями, на которых закреплены высаживающие конусы и выталкиватели корней (2).

Однако известные аппараты позволяют производить посадку корней лишь с одним определенным шагом посадки.

Цель изобретения - обеспечение различного шага посадки.

Цель достигается тем, что в предлагаемом аппарате на осях шарниров, соединяющих горизонтальные звенья с одним из колес, .закреплены, по 30 крайней мере, четыре ведущих почвозацепа, между которыми на колесе посредством осей шарнирно установлены ведомые почвоэацепы, эксцентрично соединенные с двумя ведущими почвозацепами посредством двуплечих рычагов, причем оси ведомых почвозацепов выполнены с посадочными местами для установки дополнительных горизонтальных звеньев °

На фиг. 1 изображен описываемый посадочный аппарат, вид сбоку, на фиг.2 — то же, вид сверху; на фиг.3ведущий почвоэацеп, вид сбоку; на фиг,4 — вид по стрелке А на фиг.3.

Посадочный аппарат включает раму

1, на которой на осях 2 со смещением друг относительно друга установлены опорные колеса 3 и 4, посредством осей 5 шарнирно соединенные между собой четырьмя горизонтальными звеньями б с закрепленными на них конусами 7. На концах осей 5 гори-. зонтальных звеньев 6 с наружной стороны опорного колеса 4 закреплены четыре ведущих почвоэацепа 8, состоящих из прямоугольной ступицы 9 с двумя отверстиями и рабочей лопатки

10 прямоугольной формы. Межцу ведущими почвозацепами 8 на колесе 4 установлены ведомые почвоэацепы 11 °

679l 75

Ведущие почвоэацепы 8 и ведомые 11 эксцентрично соединены между собоЯ посредством двуплечих рычагов 12 с пальцами 13, Свободные концы осей

5 ведомых почвозацепов 11 выполнены с посадочными местами для установки дополнительных горизонтальных звеньев.

С внутренней стороны опорного колеса 4 закреплены выталкиватели

14 корней, а подвижная створка 15 конусов 7 подпружинена пружиной 16 с регулировочным стержнем 17.

Посадочный аппарат работает следующим образом.

При движении посадочного аппарата ведущие почвозацепы 8, установленные на осях 5 горизонтальных звеньев

6, совершают плоско-параллельное движение, передавая его связанным с ними посредством рычагов 12 ведомым почвозацепам 11 и обеспечивая постоянный шаг посадки.

При необходимости уменьшения шага посадки на свободные концы осей 5 ведомых почвоэацепов 11, выполненные с посадочными местами, устанавливают дополнительные горизонтальные звенья с высаживающими конусами.

Формула изобретения

Посадочный аппарат машины для посадки маточных корней свеклы, включающий опорные колеса, шарнирно соединенные горизонтальными звеньями, 5 на которых закреплены высаживающие конусы и выталкнватели корней, о т л и ч а ю шийся тем, что, с целью обеспечения различного шага посадки, на осях шарниров, соединяющих горизонтальные звенья с одним из колес, закреплено, по краЯней мере, четыре ведущих почвоэацепа, между которыми на колесе посредством осей шарнирно установлены ведомые g яочвоэацепы, эксцентрично соединенные с двумя ведущими почвоэацепами посредством двуплечих рычагов, причем оси ведомых почвозацепов выполнены с посадочными местами для установки дополнительных горизонтальных звеньев.

Ис точ ники и н формации, принятые во внимание при экспертизе

1, Авторское свидетельство СССР

9276573, кл. A 01 С 11/00, 1966.

2. Авторское свидетельство СССР

Р365118, кл. А Ol С 11/00, 1971 (прототип).
