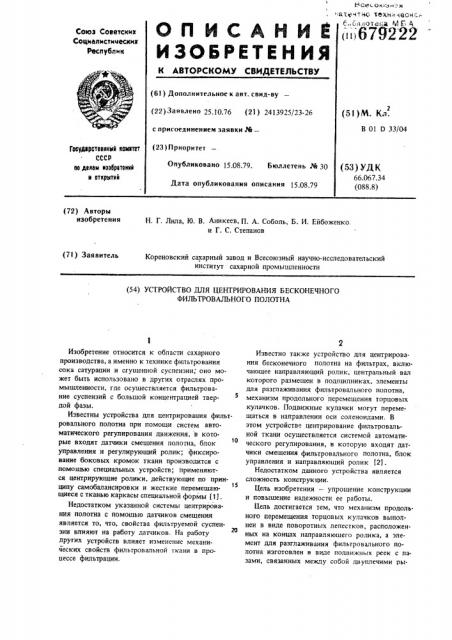

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

Союз Советских

Социалистическими

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 25.10.76 (21) 2413925/23-26 с присоединением заявки РЙ (23) Приоритет (51)М. Кл.

В Ol О 33/04

Гееударстеенный квптет ссср ее делам каобретекей н открытий

Опубликовано 15.08.79. Бюллетень щ 30

Дата опубликования описания 15.08 79 (53) УД K

66.067,34 (088.8) (72) Авторы изобретения

Н. Г. Лила, Ю. В. Аникеев, П. А. Соболь, Б. И. Ейбоженко. и Г. С. Степанов (71) Заявитель

Кореновский сахарный завод и Всесоюзный научно-исследовательский институт сахарной промышленности (54) УСТРОЙСТВО ДЛЯ ЦЕНТРИРОВАНИЯ БЕСКОНЕЧНОГО

ФИЛЬТРОВАЛЬНОГО ПОЛОТНА

Изобретение относится к области сахарного производства, а именно к технике фильтрования сока сатурации и сгущенной суспенэии, оно может быть использовано в других отраслях промышленности, где осуществляется фильтрование суспензий с большой концентрацией твердой фазы.

Известны устройства для центрирования фильтровального полотна прн помощи систем автоматического регулирования движения, в которые входят датчики смещения полотна, блок управления и регулирующий ролик; фиксирование боковых кромок ткани производится с помошью специальных устройств; применяются центрируюшие ролики, действующие по принципу самобалансировки и жесткие перемешаю15 щиеся с тканью каркасы специальной формы (11.

Недостатком указанной системы центрирования полотна с помощью датчиков смешения является то, что, свойства фильтруемой суспензни влияют на работу датчиков. На работу других устройств влияет изменение механических свойств филыровальной ткани в процессе фильтрации, Известно также устройство для центрирования бесконечного полотна на фильтрах, включающее направляющий ролик, центральный вал которого раэмешен в подшипниках, элементы для разглаживания фнльтровального полотна, механизм продольного перемещения торцовых кулачков, Подвижные кулачки могут перемещаться в направлении оси соленоидами, В этом устройстве центрирование фильтровальной ткани осуществляется системой автоматического регулирования, в которую входят датчики смещения фильтровального полотна, блок управления и направляющий ролик (21.

Недостатком данного устройства является сложность конструкции.

Цель изобретения — упрощение конструкции и повышение надежности ее работы.

Цель достигается тем, что механизм продольного перемещения торцовых кулачков выполнен в виде поворотных лепестков, расположенных на концах направлявшего ролика, а элемент для разглаживания фнльтровального полотна изготовлен в виде подвижных реек с пазами, связанных между собой двуплечнмн ры679722

1О i5

50 чажкам!1, расположен!!ыми в!1у fpH де!!тра>пзцого вала, причем рабочая поверхность торцовых л лачко!1 имеет переменное с !е1!Ил. Поцвеьж ьпге рейки снабжены вставками из эластичного материала, размец1енньвя в пазах., !!а фиг. 1 изображена установка направл>пошего

p0JrHKa на DGKQ! м-фильтре со cxogarrir!M фильтро. вальным полотном; на фиг. 2 — направляющий ролик: ira фиг. 3 — то же, поперечный раз рез fro Л--Л на фиг. 2; на фиг. 4 — механизм продольного перемешения торцовых кулачков в разрезе.

Иаправляюший ролик 1 содержит центральный вал 2, вращанпцийся в подшшпгиках 3, и имеет с каждой стороны торцовые кулачки 4, рабочий торец каждого из которых представляет собой замкнутую кольцевую поверхность с плавными переходами между диаметрально. противоположными выступом и впадиной. Диаметрально-противоположные рейки 5 соединены между собой двунлеп1м рычажком б, расположеш1ым внутри вала. Торцовые кулачки

4 кинематически связаны с поворотными лепестками 7 через двуп!1ечие рычажки 8, размешепь1ые па поверхности вала 2, и подпружи- 25 ненный центральный шток 9; фильтровальное полотно 10, опирается на ролик !. Ha торцовых частях ролика расположены уста!ювочные шттильки !1. Для повышения надежности сцепления реек 5 с фнльтровальным полотном 50 в лазах последних закреплены вставки 12 иэ эластичного материала (11апример резины). Торцовый кулачок 4 соединен с возвратной пружиной 13, Устройство работает следующим образом. 35

При врашении направляющего ролика 1 под действием движущегося фильтровального полотна 10 происходит возвратно-поступательное движение реек 5, кинематически связанных с торцовыми ку>1а 1ками 4 и г1вуплеащми рыча>хка- 40 ми 6. Торцовые кулачки 4 установлены впадинами на рабочих торцах к барабану вакуумфильтра, поэтому рейки 5, не контактирующие в данный момент с фильтровальным полотном 10, леремеша1отся к середине направляющего ролика 1 и, воздействуя через двуплечий рычажок 6, перемешают диаметральнопротивоположные рейки, находяшиеся в когчтакте с фильтровальным полотном, от середины направляющего ролика к efo концам, производя при этом его разглаживание за счет двустороннего поперечного натяжения, Устойчивая работа описываемого устройства обеспечивается установкой торцовых кулачков

4 ла оптимал1,ну!0 величину хода реек установочными шпильками. В случае смещения фильтровальпого полотна на одну из сторон QHo давит па поворотные лепестки 7 и двуплечие рычажки 8, отодвигает подпружиненный шток

9 и связанный с ш1м торцовой кулачок 4 от реек. 5, уменьшая величину их хода на стороне смешения фильтровального полотна, и таким образом приостанавливает дальнейшее его смещение. 11ействие механизма продольного перемещения продолжается до тех пор, пока фильтровальное полотно пе займет нормальное положение относительпо барабана вакуум фильтра, за счет движения реек 5 с оптимальчой велипп!ой хода 1!а противоположной стороне направляюшего ролика 1. При этом отодвинутый торцовый кулачок 4 занимает исходное поло>кение под действием возвратной пружины 13. Наличие укаэанного механизма с каждой стороны направляющего ролика обеспечивает центрирование фильтруюшей ткани

:»ra барабане вакуум-фильтра.

Формула изобретения

1. Устройство для це1ггрирования бесконечкого фильтровального полотна, включающее направляющий ролик, центральный вал которого размсшсп в подц1ишшках, механизм продольного перемещения торцовых кулачков, элементы для разглаживания фильтровального полотна, о т л и ч а ю ш е е с я тем, что, с целью упрошения конструкции и повышения надежности ее работы, механизм продольного перемещения торцовых кулачков выполнен в виде поворотных лепестков, расположе>п1ых на концах направля1ошего ролика, а элемент для разглаживания фплътровального полотна выполнен в виде подвижных реек с пазами, связанных между собой двуплечими рь1чажками, расположенными внутри центрального вала.

2. Устройство по п. 1, о т л и ч а ю ш ее с я тем, что рабочая поверхность торцовых кулачков имеет. переменное сечение.

3. Устройство по п, 1, о т л и ч а ю ш ее с я тем, что подвижные рейки снабжены вставками из эластичного материала, размещенными в пазах, Источники информации, принятые во внимание при эксперп1зе

1. Патент Франшп» N 2140709, кл. В 01 d 33/00, 19.01,73, 679222
