Устройство для пропитки длинномерного материала

Устройство для пропитки длинномерного материала

Иллюстрации

Показать все

Реферат

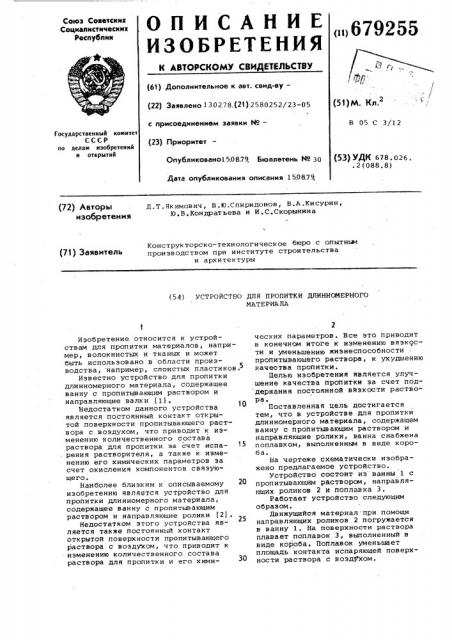

О П И С А Н И Е 7р255

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИ ЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву— (22) Заявлено 130278,(21) 2580252/23-05 с присоединением заявки Нов (23) Приоритет (51)М. Кл.2

В 05 С 3/12

Государственный комитет

СССР но делам изобретений и открытий (53) УДК 678.02б..2(088.8) Опубликовано1508.79 Бюллетень Hо 30

Дата опубликования описания 150879 (72) Авторы изобретения

Д.Т.Якимович, В.Ю.Спиридонов, В.A.Êèñóðèí, Ю.В.Кондратьева и И.С.Скорынина

Конструкторско-технологическое бюро с опытньм производством при институте строительства и архитектуры (71) Заявитель (5 4 ) УСТРОЙСТВО ДЛЯ П РОПИТК И ДЛИННОИЕРНОГО

МАТЕРИАЛА

Изобретение относится к устройствам для пропитки материалов, например, волокнистых и тканых и может быть использовано в области производства, например, слоистых пластиков.

Известно устройство для пропитки длинномерного материала, содержащее ванну с пропитывающим раствором и направляющие валки (lj.

Недостатком данного устройства является постоянный контакт открытой поверхности пропитывающего раствора с воздухом, что приводит к изменению количественного состава раствора для пропитки за счет испарения растворителя, а также к изменению его химических параметров за счет окисления компонентов связующего.

Наиболее близким к описываемому изобретению является устройство для пропитки длинномерного материала, содержащее ванну с пропитывающим раствором и направляющие ролики (2).

Недостатком этого устройства является также постоянный контакт открытой поверхности пропитывающего раствора с воздухом, что приводит к изменению количественного состава раствора для пропитки и его химических параметров. Все это приводит в конечном итоге к изменению вязкости и уменьшению жизнеспособности пропитывающего раствора, к ухудшению качества пропитки.

Целью изобретения является улучшение качества пропитки sa счет под держания постоянной вязкости раствора.

Поставленная цель достигается тем, что в устройстве для пропитки длинномерного материала, содержащем ванну с пропитывающим раствором и направляющие ролики, ванна снабжена поплавком, выполненно в виде короба.

На чертеже схематически изображено предлагаемое устройство.

Устройство состоит иэ ванны 1 с пропитывающим раствором, направляющих роликов 2 и поплавка 3.

Работает устройство следующим образом.

Движущийся материал.при помощи направляющих роликов 2 погружается в ванну 1. На поверхности раствора плавает поплавок 3, выполненный в виде короба. Поплавок уменьшает площадь контакта испаряющей поверхности раствора с воздухом.

679255

Формула изобретения

Составитель С.Леонтьева

Техред Э.Чужик Корректор О.Билак

Редактор Н.Потапова

Эакаэ 46%1/5 Тираж 822 Подписное

ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35 Раушская наб., д.4/5

Филиал ППП Патент, г,ужгород, ул.Проектная,4

Использование данного устройства позволит увеличить срок жизни и сохранить рабочую вязкость раствора, что приведет к уменьшению его расхода и улучшению качества пропитки.

Устройство для пропитки длинномерного материала, содержащее ванну с пропитывающим раствором и направляющие ролики, о т л и ч а ю щ е е с я тем, что, с целью повышения качества пропитки эа счет поддержания. постоянной вязкости раствора, ванна снабжена поплавком, выполненным.в виде короба.

5 Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

М 398408, кл. В 29. G 7/00, 1972.

2. Авторское свидетельство СССР

10 Р 384556, кл, В 05 С 3/12, 1971.
