Бетонная смесь
Патент 679547
Авторы
Классы МПК
Бетонная смесь
Иллюстрации
Реферат

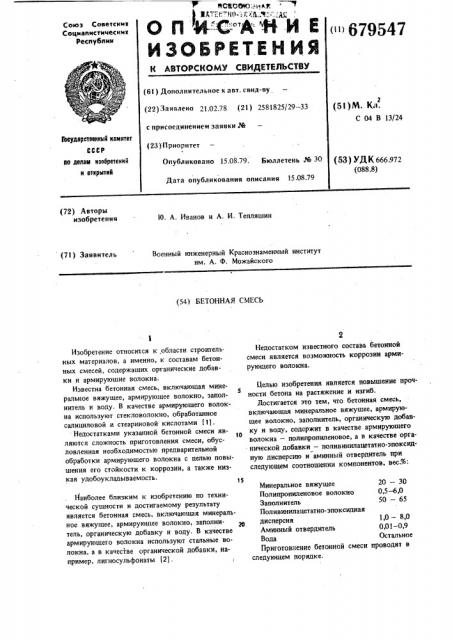

Союз Советских
Социалистических
Республик
П И отД Я И и
ИЗОБРЕТЕНИЯ " 679547 (61) Дополнительное к авт. свил-sy (22) Заявлено 21.02.78 (21) 2581825/29-33 с присоединением заявки М (28) Приоритет (51)М. К».
С 04 В 13/24
Говударетввииый комитет
СССР ио делам изобретений и открытий
Опубликовано 15.08.79. Бюллетень М 30 (53) УДК 666.972 (088.8) Дата опубликования описания 15.08.79 (72) Авторы изобретения
Ю. А. Иванов и А. И. Тепляшин (71) Заявитель
Военный инженерный Краснознаменный институт им. А. Ф. Можайского (54) БЕТОННАЯ СМЕСЬ
20 — 30
0,5-6,0
50 — 65
1,0 — 8,0
0,01 — 0,9
Остальное проводят в
Изобретение относится к,области строитель. ных материалов, а именно, к составам бетонных смесей, содержащих органические добавки и армнруюшие волокна.
Известна бетонная смесь, включающая мине5 ральное вяжущее, армирующее волокно, заполнитель и воду. В качестве армирующего волокна используют стекловолокно, обработанное салициловой и стеариновой- кислотами 11).
Недостатками указанной бетонной смеси яв10 ляютса сложность приготовления смеси, обусловленная необходимостью предварительной обработки армируюшего волокна с целью повышения его стойкости к коррозии, а также низкая удобоукладываемость.
Наиболее близким к изобретению по технической сущности и достигаемому результату является бетонная смесь, включающая минеральное вяжутцее, армируюшее волокно, заполнитель, органическую добавку и воду. В качестве армируюшего волокна используют стальные волокна, а в качестве органической добавки, например, лигносульфонаты (2) .
Недостатком известного состава бетонной смеси является воэможность коррозии армируюшего волокна, Целью изобретения является повышение прочности бетона на растяжение и изгиб.
Достигается это тем, что бетонная смесь, включающая минеральное вяжущее, армируюшее волокно, заполнитель, органическую добавку и воду, содержит в качестве армирующего волокна — полнпропиленовое, а в качестве органической добавки — поливинилацетатно-эпоксидную дисперсию и аминный отвердитель при следующем соотноцтении компонентов, вес.%:
Минеральное вяжущее
Полипропиленовое волокно
Заполнитель
Поливинилацетатно-эпоксидная дисперсия
Аминный отвердитель
Вода
Приготовление бетонной смеси следующем порядке.
679547 1 последнем этапе перемешивания вводят заполнитель, Примерные составы бетонной смеси и их свойства, 20
30
25
0,5
0,5
6,0
0,5
3,0
5,0
Заполнитель
55
50
80
1,0
1,0
1,0
6,0
0,01 0,9
0,01
0,01
0,5
Вода
14,5 3,49 10,!
18,49
15,99
13,5
Предел прочности, кгс(см при сжатии
335 386
420 396
61 32
374 431
4! 72 при растяжении при изгибе
52
Жесткость бетонной смеси, сек
50
21
Бетонная смесь может быть использована для изготовления таких конструктивных элементов как дорожные плиты, аэродромные покрытия, балки, фермы, трубы, сваи и т,п..
Бетонная смесь, включающая минеральное вяжущее, армирующее волокно, заполнитель, органическую добавку и воду, о т л и ч а ющ а я с я тем, что, с целью повышения проч$0 ности бетона на растяжение и изгиб, она содержит в качестве армирующего волокна полипропилеиовое, а в качестве органической добавки— поливинилацетатно-эпоксидную дисперсию и
ЦНИИПИ Заказ 4726/21 Тираж 702 Подписное
Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4
В растворенную в воде затворения органическую добавку вводят волокна полипропилена и перемешивают; в полученную пульпу вводят цемент с последующим перемешиванием; на
Минеральное вяжущее (портландцемент марки 400) Полипропиленовое волокно (в виде пряди с диаметром 3 мм) Поливинилацетатно-эпоксидная дисперсия
Аминный отвердитель (полиэтиленпол намин) Формула изобретения аминный отвердитель при следующем соотно- шении компонентов, вес.%:
Минеральное вяжущее 20 — 30
Полипропнленовое волокно 0,5 — 6,0
Заполнитель 50 — 65
Поливинилацетатно-эпоксидная дисперсия 1,0-8,0
Аминный отвердитель 0,01 — 0,9
Вода Остальное
Источники информации, принятые во внимание при экспертизе
i Br e
2..КоЪауаь Ы K.. KoHkypurno Ко аху, Соиоь.7, 1977 15 У 3 78 81
