Реферат

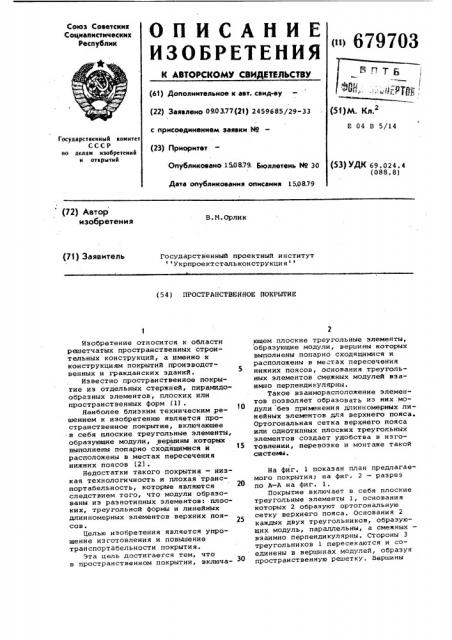

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. санд-ву (22) Заявлено 090377(21) 2459685/29-33 с прнсоединениеав заявки Ж (23) Приоритет

Опубликовано 1М8.79. Бюллетень М 30

Дата опубликования описания 150879

Союз Советскик

Социалистическик

Республик

Л (51)М. Кл.2

Е 04 В 5/14

Государственный комитет

СССР оо делан изобретений н открытий (53) УДК 69.024.4 (088. 8) (72) Автор изобретения

В.М.Орлик (71) Заявитель

Государственный проектный институт Укрпроектстальконструкция (54) ПРОСТРАНСТВЕННОЕ ПОКРЫТИЕ ющем плоские треугольные элементы, образующие модули, вершины которых выполнены попарно сходящимися и расположены в местах пересечения нижних поясов, основания треугольных элементов смежных модулей взаимно перпендикулярны.

Такое взаиморасположение элементов позволяет образовать из них модули беэ применения длинномерных линейных элементов для верхнего пояса.

Ортогональная сетка верхнего пояса или однотипных плоских треугольных элементов создает удобства в изготовлении, перевозке и монтаже такой системы.

На фиг. 1 показан план предлагаемого покрытия на фиг. 2 — разрез по А-А на фиг. 1.

Покрытие включает в себя плоские треугольные элементы 1, основания которых 2 образуют ортогональную сетку верхнего пояса. Основания 2 каждых двух треугольников, образующих модуль, параллельны, а смежных— взаимно перпендикулярны. Стороны 3 треугольников 1 пересекаются и соединены в вершинах модулей, образуя пространственную решетку. Вершины

30

Изобретение относится к области решетчатых пространственных строительных конструкций, а именно к конструкциям покрытий производственных и гражданских зданий.

Известно пространственное покрытие из отдельных стержней, пирамидообразных элементов, плоских или пространственных форм (ll .

Наиболее близким техническим решением к изобретению является пространственное покрытие, включающее

-в себя плоские треугольные элементы, образующие модули, вершины которых выполнены попарно сходящимися и расположены в местах пересечения нижних поясов t2).

Недостатки такого покрытия †. низкая технологичность и плохая транспортабельность, которые являются следствием того, что модули образованы из разнотипных элементов: плоских, треугольной формы и линейных длинномерных элементов верхних поясов.

Целью изобретения является упрощение изготовления и повышение транспортабельности покрытия.

Эта цель достигается тем, что в пространственном покрытии, включаni> 679703

679703

Формула изобретени я фиг.2

Составитель Н. Павлова

Техред М. Петко Корректор М. Демчик

Редактор М. Харитонова

Заказ 4758/30 Тираж 811 Подписное

ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП Патент, г.ужгород, ул,Проектная,4. модулей соединены стержневыми элементами 4 нижнего пояса.

По периметру покрытия в модулях (основания перпендикулярны контуру) установлены распорки 5.

Образованная основаниями 2 сетка верхнего пояса при нагружении конструкций воспринимает осевые усилия в двух взаимно перпендикулярных направлениях. Поперечные силы воспринимаются пространственной решеткой, которую образуют стороны 3 треугольных элементов 1.

Преимущество предлагаемого покрытия состоит в однотипности элементов, равноценной работе в двух взаимно перпендикулярных направлениях и удобстве транспортировки и монтажа.

Наиболее целесообразно применять покрытие для зальных помещений,преимущественно квадратного или близкого к квадратному очертания в плане, особенно при строительстве в труднодоступных пунктах, а также в сборно-раэ борных зданиях.

Пространственное покрытие, вклю5 чающее в себя плоские треугольные элементы, образующие модули, вершины которых выполнены попарно сходящимися и расположены в местах пересечения нижних поясов, о т л и ч а ю10 щ е е с я тем, что, с целью упрощения изготовления и повышения транспортабельности покрытия, основания треугольных элементов смежных модулей взаимно перпендикулярны. 5 Источники информации, принятые во внимание при экспертизе

1. Трофимов В.И. и др. Структурные конструкции, M., Стройиздат, 1972, с. 5-7.

2. Авторское свидетельство СССР

9514076, кл. Е 04 С 3/08, 1973.
