Реферат



Класс 32а, 33

¹ 67975

СССР

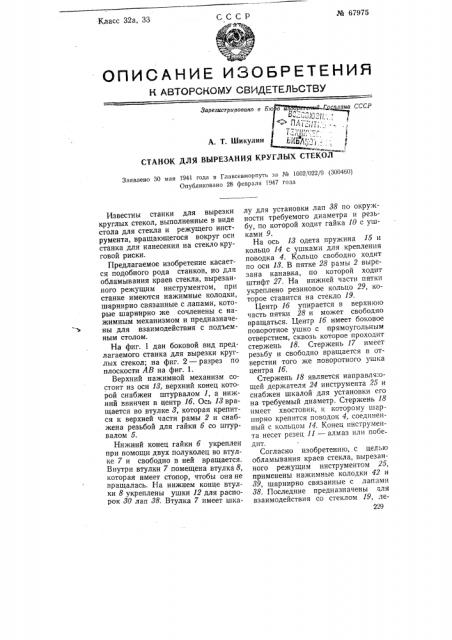

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зарегистриаовано в Б, СССР

) г са,, >10i, А. Т. Шикулин

1

СТАНОК ДЛЯ ВЫРЕЗАНИЯ КРУГЛЫХ СТЕКОЛ

Заявлено ЗО мая 1941 года в Главсевморпуть за № 1602/022/9 (300480) Опубликовано 28 февраля 1947 года

Известны станки для вырезки круглых стекол, выполненные в виде стола для стекла и режущего инструмента, вращающегося вокруг оси станка для нанесения на стекло круговой риски.

Предлагаемое изобретение касается подобного рода станков, но для обламывания краев стекла, вырезанного режущим инструментом, при станке имеются нажимные колодки, шарнирно связанные с лапами, которые шарнирно же сочленены с нажимным механизмом и предназначены для взаимодействия с подъемным столам.

На фиг. 1 дан боковой вид предлагаемого станка для вырезки круглых стекол; на фиг. 2 — разрез по плоскости АВ на фиг. 1.

Верхний нажимной механизм состоит из оси 18, верхний конец которой снабжен штурвалом 1, а нижний ввинчен в центр 1б. Ось 18вращается во втулке 8, которая крепится к верхней части рамы 2 и снабжена резьбой для гайки б со штурвалом 5.

Нижний конец гайки б укреплен при помощи двух полуколец во втулке 7 и свободно в ней вращается.

Внутри втулки 7 помещена втулка 8, которая имеет стопор, чтобы она не вращалась. На нижнем конце втулки 8 укреплены ушки 12 для распорок 80 лап 88. Втулка 7 имеет шкалу для установки лап 88 по окружности требуемого диаметра и резьбу, по которой ходит гайка 10 с ушками 9.

На ось 18 одета пружина 15 и кольцо 14 с ушками для крепления поводка 4. Кольцо свободно ходит по оси 18. В пятке 28 рамы 2 вырезана канавка, по которой ходит штифт 27. На нижней части пятки укреплено резиновое кольцо 29, которое ставится на стекло 19.

Центр 1б упирается в верхнюю часть пятки 28 и может свободно вращаться. Центр 1б имеет боковое поворотное ушко с прямоугольным отверстием, сквозь которое проходит стержень 18. Стержень 17 имеет резьбу и свободно вращается в отверстии того же поворотного ушка центра 1б.

Стержень 18 является направля:ощей держателя 24 инструмента 25 и снабжен шкалой для установки его на требуемый диаметр. Стержень 18 имеет хвостовик, к которому шарнирно крепится поводок 4, соединенный с кольцом 14. Конец инструмента несет резец 11 — алмаз или победит.

Согласно изобретению, с целью обламывания краев стекла, вырезанного режущим инструментом 25, применены нажимные колодки 42 и

89, шарнирно связанные с лапами

88. Последние предназначены для взаимодействия со стеклом 19, ле229 № 67975 жащим на колодках 22 подьемного стола 41. Колодки 22 совместно с колодками 42 зажимают стекло при обламывании краев его колодками 39.

Ось 32 стола 41 снабжена резьбой и делениями для установки шарнирных лап 21 по окружности нужного диаметра. Нижний конец оси перемещается во втулке 37 со стопором.

В о втулке 37 н аходится другая втулка, в которой вращается стержень 2б, перемещающий при помощи резьбы ось 32 во втулке 37. На конце стержня укреплен штурвал 23.

По резьбе оси 82ходит гайка 3б, которая толкает втулку 34 с ушками 83 для лап 21. На верхней части оси 32 жестко укреплена втулка 20 с ушками 31 для крепления распорок 35 лап 21.

Лапы 21 устанавливаются по окружности путем вращения гайки 36, которая перемещает втулку 34 по оси 32 и тем самым разводит лапы до желаемой окружности.

Стол 41 устанавливают путем ввинчивания его в ось 32. Положение стола на оси 32 фиксируется при помощи стопора.

После установки стола 41 на чего кладут стекло 19. Вращая штурвал

23, подают ось 32 со столом 41 вверх и прижимают стекло к кольцу 29 пятки 28.

Вращая штурвал 1, резцом наносят на стекло риску, причем штифт 27 движется по канавке пятки 28.

Вращением штурвала о и гайки 6 перемещают втулку 8 вместе с гайкой 10 и лапами 38 вниз. Втулка 8 нижним концом нажимает на кольцо

14, которое при помощи рычага 4 нажимает на хвостовик,стержня 18.

Последний, поднимается и штифт27 выходит из канавки пятки 28 в исходное положение.

В это время колодка 42 прижимает стекло к колодкам 22. Колодка 89 начинает давить на стекло и обламывает его. Вращая штурвал

23, опускают колодки 22 и освобождают вырезанное стекло. Для толстых стекол можно сделать резцом несколько концентричных с основной рисок.

Предмет изобретения

1. Станок для вырезания круглых стекол с использованием стола для обрабатываемого стекла и режущего инструмента, вращаемого вокруг оси станка для нанесения круговой риски, отл и ч а ю щи и с я тем, что, с целью обламывания краев стекла, вырезанного режущим инструментом

25, применены нажимные колодки

42 и 39, шарнирно связанные с "..àпами 38, шарнирно же сочлененными с нажимным механизмом, и предназначенные для взаимодействчя с подъемным столом 41.

2. Форма выполнения станка по п. 1, отличающаяся тем, что подъемный стол 41 снабжен шарнирными лапами 21, несущими колодки

22, предназначенные для зажима, совместно с колодками 42, стекла при обламывании краев последнего колодками 39. / № б7975

Фиг. 2
