Весовой дозатор непрерывного действия для сыпучих и жидких материалов

Весовой дозатор непрерывного действия для сыпучих и жидких материалов

Иллюстрации

Показать все

Реферат

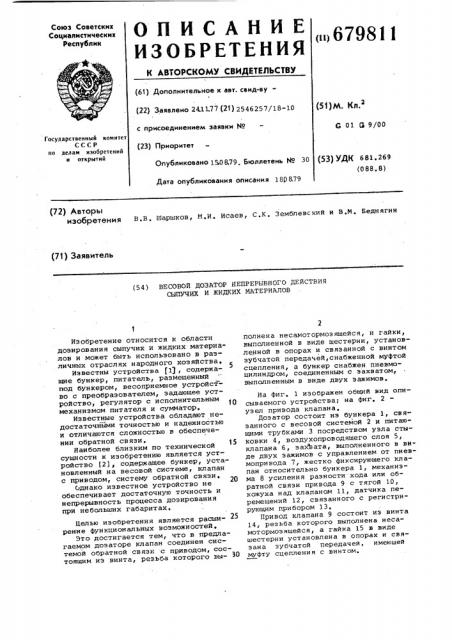

«н679811

Союз Советских

Социалистических

Республик

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву(22) Заявлено 2411.77 (21) 2546257/18-10 (51) М. Кл. с присоединением заявки ¹

С 01 9 9/00. Государственный комитет

СССР но дедам изобретений и открытий (23) Приоритет (53) УДК 681.269 (088. 8) Опубликовано 150879„Бюллетень № 30

Дата опубликования описания 18р879 (72) Авторы иЗОбрЕтЕния B.B. Шаршков, N.H, Исаев, C.K. Земблевский и B.N. Веднягин (71) Заявитель (54) ВЕСОВОЙ ДОЗАТОР НЕПРЕРЫВНОГО ДЕЙСТВИЯ

СЫПУЧИХ И ЖИДКИХ МАТЕРИАЛОВ полнена несамотормоэяшейся, и гайки, выполненной в виде шестерни, установленной в опорах и связанной с винтом зубчатой передачей, снабженной муфтой сцепления, а бункер снабжен пневмоцилиндром, соединенным с захватом, выполненным в виде двух зажимов.

Изобретение относится к области дозирования сыпучих и жидких материалов и может быть использовано в различных отраслях народного хозяйства.

Известны устройства (1), содержащие бункер, питатель, размещенный под бункером, весоприемное устройство с преобразователем, задающее устройство, регулятор с исполнительным механизмом питателя и сумматор.

Известные устройства обладают недостаточнйми точностью и надежностью и отличаются сложностью в обеспечении обратной связи.

Наиболее близким по технической сущности к изобретению является устройство (2), содержащее бункер, установленный на весовой системе, клапан с приводом, систему обратной связи.

Однако известное устройство не обеспечивает достаточную точность и непрерывность процесса доэирования при небольших габаритах, Целью изобретения является расширение функциональных возможностей.

Это достигается тем, что в предлагаемом доэаторе клапан соединен системой обратной связи с приводом, состоящим из винта, резьба которого выНа фиг. 1 изображен общий вид описываемого устройства; на фиг. 2 узел привода клапана.

Дозатор состоит из бункера 1, связанного с весовой системой 2 и питающими трубками 3 посредством узла стыковки 4, воздухопроводяшего слоя 5, клапана 6, эахЪата, выполненного в виде двух зажимов с управлением от пневмопривода 7, жестко фиксирующего клапан относительно бункера 1, механизма 8 усиления разности хода или обратной связи привода 9 с тягой 10, кожуха над клапаном 11, датчика перемещений 12, связанного с регистрирующим прибором 13, Привод клапана 9 состоит иэ винта

14, резьба которого выполнена несамотормозящейся, а гайка 15 в виде шестерни установлена в опорах и связана зубчатой передачей, имеющей муФту сцепления с винтом.

679811

Дозатор работает следующим образом.

При опушенном клапане 6 загружается бункер 1. Весовая система 2 проседает в вертикальном направлении пропорционально весу материала, Включается привод 9 клапана 6, Появляется зазор между бункером 1 и клапаном. 6, и материал начинает течь в выходное отверстие по питающим трубкам. Освобождаясь от материала, бункер 1 двигается в вертикапьном найравлении вверх и как бы догоняет клапан. Разность хода тяги 10 и весовой системы увеличивается в несколько раэ механизмом 8 усиления разности хода. Так как клапан движется с 15 постоянной скоростью, то в определенный момент скорость йодъема клапана

6 и бункера 1 стабилизуется при опре,деленном зазоре, Это будет означать, что дозатор вьыел на режим. При до- 20 стижении определенного уровня материала, что фиксируется, например, датчиком перемещений, клапан 6 жестко фиксируется захватом в положении режима, и в бункер 1 загружается но- 25 вая порция материала.. Бункер 1 проседает в вертикальном направлении совместно с клапаном 6. Тяга может в момент загрузки перемещаться вниз под действием веса материала. Новый цикл работы немедленно начинается в рабочем режиме °

В процессе доэирования плохосыпучих материалов в зоне входа материала в питающие трубки возможно образование эон слипания продукта, Однако благодаря воздухопроводяшему материалу воздух аэрирует зону входа и исключает образование застойных эон.

Формула изобретения

Весовой дозатор непрерывного действия сыпучих и жидких материалов, содержащий бункер, установленный на весовой системе, клапан с приводом, систему обратной связи, о т л и ч аю щи и с я тем, что, с целью расширения функциональных воэможностей, клапан соединен системой обратной связи с приводом, состоящим иэ винта, резьба которого выполнена несамотормозящейся, и гайки, выполненной в виде шестерни, установленной в опорах и связанной с винтом зубчатой передачей, снабженной муфтой сцепления, а бункер снабжен пневмоцилиндром, соединенным с захватом, выполненным в виде двух зажимов

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

М 502227, кл. 0 01 G 11/02, 1974 °

2. Орлов С,П. Доэирующие устройства. И,, 1966, с. 159 (прототип), 679811

Составитель М. Орлова

Редактор с хеадк те П.Аотапои коРРектор с. патруюева

Заказ 4776/35 Тираж 766 Подписное

ЦНИИПИ Государственного комитета СССР по делам иэобретений и открнтий

113035 Москва Ж-35 Ра ская наб 4 5

Филиал ППП Патент, г, Ужгород, ул. Проектная, 4
