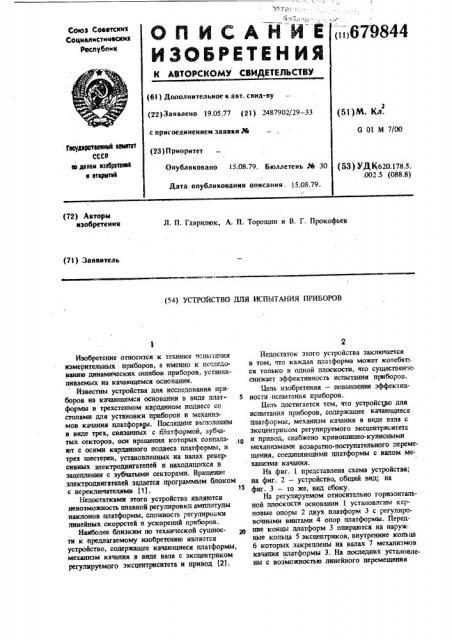

(и 679844

Союз Советсиик

Социаиистииесюа республик (61) Дополнительное к авт. саид-ву (22) Заявлено 19.05 77 (21) 2487902/29 — 33 с присоединением заявки М (23) Приоритет (51)M. Кл.

G 01 М 7/00

Гефумратаавьй кевгит ссср аю деяаи кзабратвюй и еткрмпй

Опубликовано 15.08.79. Бюллетень М 30

Дата опубликования описания. 15.08.79. (53) УДК620.178,5..0025 (088.8) (72) Авторы изобретения

Л. П. Гаврилюк, А. П. Торощнн и В. Г. Прокофьев (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ИСПЫТАНИЯ ПРИБОРОВ

Изобретение относится к технике нспьггання измерительных приборов, а именно к исследованию динамических ошибок приборов, устанавливаемых на качающемся основании.

Известны устройства для исследования приборов на качающемся основании в виде плат- 5 формы s трехстенном карданном подвесе со столами для установки приборов и механизмов качания платформы, Последние выполнены в виде трех, связанных с йлатформой, зубчатых секторов, оси вращения которых совпадают с осями карданного подвеса платформы, и трех шестерен, установленных на валах реверсивных электродвигателей и находящихся в зацеплении с зубчатыьщ секторами. Вращение электродвигателей задается программым блоком с переключателями (1).

Недостатками этого устройства являются невозможность плавной регулировки амплитуды наклонов платформы, сложность регулировки линейных скоростей и ускорений приборов.

Наиболее близким по технической сущности к предлагаемому изобретению является устройство, содержащее качающиеся платформы, механизм качания в виде вала с эксцентриком регулируемого эксцентриситета и привод {21.

Недостаток этого устройства заключается в том, что каждая платформа может колебат., ся только в одной плоскости, что существенго снижает эффективность испытания приборов.

Цель изобретения — повышение эффективности -испытания приборов, Цель достигается тем, что устройсро для испытания приборов, содержащее качающиеся платформы, механизм качания в виде вала с эксцентриком регулируемого эксцентриснтета и привод, снабжено кривошипно-кулнсными мехажэмами возвратно-поступательного перемещения, соединяющими платформы с валом механизма качания.

На фиг. 1 представлена схема устройства; на фиг. 2 — устройство, общий вид; на фиг. 3 — то же, вид сбоку.

На регулируемом относительно горизонтальной плоскост основании 1 установлены керновые опоры 2 двух платформ 3 с регулировочнымн винтами 4 опор платформы. Передние концы платформ 3 опираются на наруж. ные кольца 5 эксцентриков, внутренние кольца

6 которых закреплены на валах 7 механизмов качания платформы 3. На последних установлены с возможностью линейного перемещения б79844 4 установки приборов относительно центра качания объекта и сдвиг фаз, обусловленный нежесткостью конструкции объекта.

Предложенное устройство позволяет в широких пределах и непрерывно регулировать линейные ускорения, а также амплитуду и сдвиг фаз наклоном исследуемых приборов.

Использование предложенного устройства позволяет производить комплексные исследования средств и методом контроля взаимоположения двух плошадок на качаюшемся объекте типа судна, что, в свою очередь, позволяет создать высокоточные средства контроля для монтажа судового оборудования на плаву.

3 по ним на шариковых направляющих 8 столы 9, которые имеют синусные кривошипно-кулисные механизмы возвратно-поступательного перемеще. ния, состоящие из кулисы 10, роликовых камней 11 и кривошицов 12, закрепленных на валах 7 фиксирующими винтами 13. Кривошипы выверяются перпендикулярно действующим радиус-векторам эксцентриситетов соответствующих эксцентриков. Длины кривошипов регули руются винтами 14. Валы 7 получают вращение от одного привода 15. Соединение валов привода IS с валами 7 осуществляется посредством муфт 16 со стопорными винтами 17. Муфты имеют градуировку, позволяющую точно ориентировать валы 7 один относительно другого по закрутке, 15

Настройка устройства на заданные параметры испытаний приборов производится следуюшим образом, Врашая винты 14, регулируют длины кривошипов 12 тем самым устанавливают амплитуды линеиных колебаний столов, а значит скорости и ускорения их линейных перемещений. Разворачивая на валах 7 кольца

5 и 6 устанавливают амплитуду наклонов платформы 3 и, следовательно, столов 9, Разворачивая ведущие и ведомые элементы муфт один относительно другого, устанавливают 25 взаимную закрутку валов 7 или сдвиг Фаз колебаний платформ и столов. Частота колебаний и характер их задаются законом вращения выходного вала привода. При равномерном вращении выходного вала привода имиЗО тируется синусокдальная качка заданной частоты е5 амплитуды, а также равновысотность

Формула изобретения

Ус-ройство для испытания приборов, содержащее качающиеся платформы, механизм качания в виде вала с эксцентриком регулируемого эксцентриситета и привод, о т л и ч а ющ е е. с я тем, что, с целью повышения эффективности испытания приборов, устройство снабжено кривошипно- кулисными механизмами возвратно-поступательного перемещения, соединяющими платформы с валом механизма качания.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство Х 139114, кл. G Ol М 7/ОО, 1960.

2. Авторское свидетельство > 142447, кл. G 01 М 7/00, 1959.
