Реферат

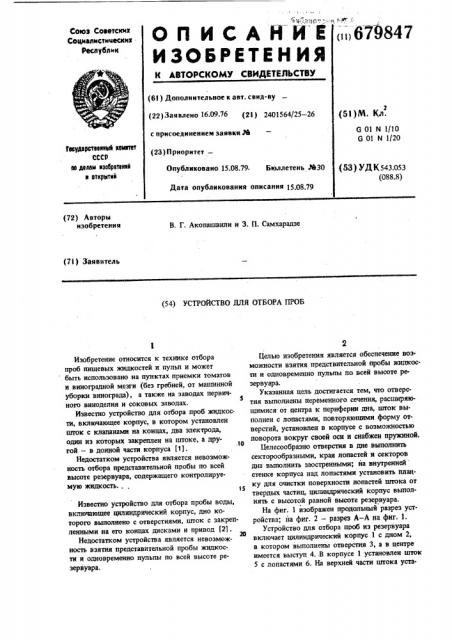

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

Соеоз Советских

Социалистняеския

Республик (iii 679847

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (6l ) Дополнительное к авт. свид-ву (22) Заявлено 16.09.76 (21 } 2401564/25 — 26 с присоединением заявки М (23) П рнорнтет— (51}М. Кл.

G 01 N E/EÎ

G 01 N EI20

Гееудэрстеекевй кеметет

СССР ее делам квеервтеиее к вткритек

Опубликовано 15.08.79. Бюллетень МЗО (53) УДК 543.053 (088.8) Дата опубликования описания 15.08.79 (72) Авторы изобретения

В. Г. Акопашвили и 3. П. Самхарадэе (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ОТБОРА ПРОБ

Изобретение относится к технике отбора проб пищевых жидкостей и пульп и может быть использовано на пунктах приемки томатов и виноградной меэги (без гребней, от машинной уборки винограда), а также на заводах первичного виноделия и соковых заводах.

Известно устройство для отбора проб жидкости, включающее корпус, в котором установлен ппок с клапанами на концах, два электрода, один из которых закреплен на штоке, а другой — в донной части корпуса fl).

Недостатком устройства является невозможность отбора представительной пробы по всей высоте резервуара, содержащего контролируемую жидкость.

Известно устройство для отбора пробы воды, включавшее цилиндрический корпус, дно которого выполнено с отверстиями, шток с закрепленными на его концах дисками и привод (2).

Недостатком устройства является невозможность взятия представительной пробы жидкости и одновременно пульпы по всей высоте резервуара.

Целью изобретения является обеспечение воэ. можности взятия предствительной пробы жидкости и одновременно пульпы по всей высоте резервуара.

Указанная цель достигается тем, что отверстия выполнены переменного сечения, расширяющимися от центра к периферии дна, шток выполнен с лопастями, повторяннцими форму отверстий, установлен в корпусе с возможностью поворота вокруг своей осн и снабжен пружиной.

Целесообразно отверстия в дне выполнить секторообразными, края лопастей и секторов

mri вьпюлнить заостренными; на внутренней стенке корпуса над лопастями установить плацку для очистки поверхности лопастей штока от твердых частиц, цилиндрический корпус выполнять с высотой равной высоте резервуара.

На фиг. 1 изображен продольный разрез устройства; на фиг. 2 — разрез А-А на фиг. 1.

Устройство для отбора проб из резервуара включает цнлннщ ический корпус 1 с дном 2, в котором выполнены отверстия 3, а в центре имеется выступ 4..В корпусе 1 установлен шток

5 с лопастями 6. На верхней части штока уста679847

3 новлена пружина 7. Привод штока осуществляется от реверсивного электродвигателя 8. Снаружи корпуса 1 установлен ограничитель хода

9 устройства, входящий в коробку 10 с электроконтактом, Коробка 10 соединена проводом

11 с реверсивным электродвигателем 8, установленным на перегородке 12 с отверстием 13.

На внутренней стенке цилиндрического корпуса над лопастями установлена планка 14. На верхней части корпуса закреплено кольцо 15 с тросом 16.

Устройство работает следующим образом.

Под действием силы тяжести устройство опускают в резервуар, заполненный жидкостью или пульпой. Проба через отверстия 3 непрерывно 15 поступает в цилиндрический корпус 1, а воздух иэ корпуса вытесняется через отверстие 13..При достижении корпусом 1 дна резервуара срабатывает ограничитель хода 9, замыкается электроконтакт и реверсивный электродвигатель 8 по- 2о ворачивает шток 5 вокруг выступа 4. Лопасти

6 герметически закрывают отверстия 3. Герметичность обеспечивается пружиной 7, прижимаю. щей лопасти к отверстиям, а также заостренными краями лопастей и секторов дна, которые в случае попадания между ними твердых частиц при повороте лопастей разрезают эти частицы и обеспечивают плотное прилегание лопастей к отвепстиям. После закрывания отверстий корпус поднимают, отводят в сторону и опорожняют.

После опорожнения дополнительно включают реверсивиый электродвигатель 8, шток 5 поворачивается и лопасти 6 проходят под планкой

14. Планка очищает лопасти от остатков пульпы, которые выпадают через отверстия 3.

Формула изобретения!. Устройство для отбора проб из резервуа. ра, включающее цилиндрический корпус, дно которого выполнено с отверстиями, шток с приводом, о т л и ч а ю ш е е с я тем, что, с целью обеспечения воэможности взятия представительной пробы жидкости и одновременно пульпы по всей высоте резервуара, отверстия выполнены переменного сечения, расширяющимися от центра к периферии дна, шток выполнен с лопастями, повторяющими форму отверстий, установлен в корпусе с возможностью поворота вокруг своей оси и снабжен пружиной.

2. Устройство по и.1, о т л и ч а ю ш е ее я тем, что отверстия в дне выполнены секторообраэными.

3. У.тройство по и.!, о т л и ч а ю щ е ес я тем, что, с целью предотвращения попадания твердых частиц между лопастями и дном, края лопастей и секторов дна выполнены заостренными.

4. Устройство ло п.I, о т л и ч а ю щ е е ° с я тем, что, с целью очистки поверхности лопастей штока от твердых частиц, на внутренней стенке корпуса над лопастями установлена планка.

5. Устройство по п.1, о т л и ч а ю щ е е ° с я тем, что высота цилиндрического корпуса равна высоте резервуара.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР N 430302, кл, G 01 N 1/10, 1972.

2. Патент СШ N 3531995, кл. 73-425.4, 1970, 679847
