Установочное устройство для зрительной трубы
Патент 679909
Авторы
Установочное устройство для зрительной трубы
Иллюстрации
Реферат

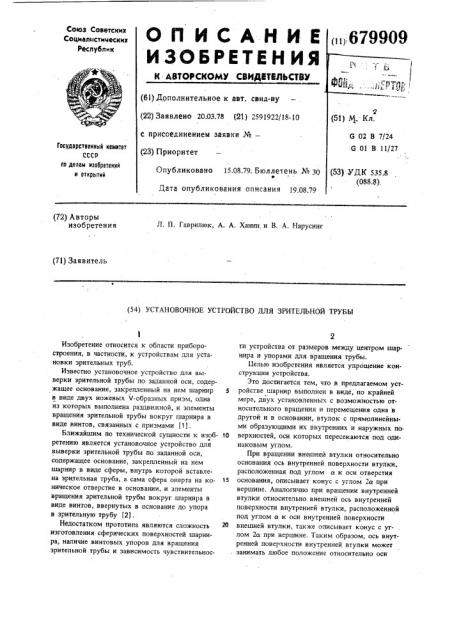

Оп ИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДИТИЛЬСТВУ
Союз Советских
Социалистимеских
Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 20,03.78 (21) 2591922/18-10 с присоединением заявки №вЂ” (23) Приоритет
Гасударственный квинтет ссср на делам нзобретеннй н открытей. Опубликовано 15.08.79, Бюллетень ¹ З0 а
Дата опубликования описания 19.08.79 (72) Авторы изобретения
Л. П, Гаврилюк, А, А. Ханин и В, A. Нарусинг (71) Заявитель (54) УСТАНОВОЧНОЕ УСТРОЙСТВО ДЛЯ ЗРИТЕЛЬНОЙ ТРУБЫ
Изобретение относится к области приборостроения, в частности, к устройствам для установки зрительных труб.
Известно установочное устройство для выверки зрительной трубы по заданной оси, содержащее основание, закрепленный на нем шарнир в виде двух ножевых V-образных призм, одна из которых выполнена раздвижной, н элементы вращения зрительной трубы вокруг шарнира в виде винтов, связанных с призмами (1J
Ближайшим по технической сущности к нзобретению является установочное устройство для выверки зрительной трубы по заданной оси, содержащее основание, закрепленный на нем шарнир в виде сферы, внутрь которой вставлена зрительная труба, а. сама сфера оперта на коническое отверстие в основании, и элементы вращения зрительной трубы вокруг шарнира в виде винтов, ввернутых в основание до упора в зрительную трубу (2).
Недостатком прототипа являются сложность изготовления сферических поверхностей шарнира, наличие винтовых упоров для вращения зрительной трубы и зависимость чувствительности устройства от размеров между центром шарнира и упорами для вращения трубы.
Целью изобретения является упрбщение конструкции устройства.
Это достигается тем, что в предлагаемом устройстве шарнир выполнен в виде, по крайней мере, двух установленных с возможностью относительного вращения и перемещения одна в другой и в основании, втулок с прямолинейными образующими их внутренних и наружных по.
10 верхностей, оси которых пересекаются под одинаковым утлом.
При вращении внешней втулки относительно основания ось внутренней поверхности втулки, расположенная под углом а к оси отверстия
15 основания, описывает конус с углом 2а при вершине. Аналогично при вращении внутренней втулки относительно внешней ось внутренней поверхности внутренней втулки, расположенной под углом а к оси внутренней поверхности
2о внешней втулки, также описывает конус с углом 2а при вершине. Таким образом, ось внутренней поверхности внутренней втулки может . занимать любое положение относительно оси
679909
Формула изобретения
7 7
ПИ
588
Заказ 4786/41
Подписное отверстия в основании в пределах телесного угла 4а. Перемещение внутренней втулки относительно внешней втулки обеспечивает параллельное смещение оси внутренней поверхности внутренней втулки.
На чертеже изображена конструкция устрой1 ства, содержащего основание 1 с цилиндрическим отверстием, в которое вставлена втулка 2.
Ось внутреннего отверстия втулки пересекает ось наружной поверхности этой втулки под углом а. В отверстие втулки 2 установлена втулка 3. Оси наружной и внутренней поверхностей втулки 3 пересекаются также под углом а. В отверстие втулки 3 устанавливается зрительная труба 4. Втулка 2 имеет упорный буртик, на цилиндрической поверхности которого выполнена накатка для захвата рукой при повороте втулки в отверстии основания. Втулка 3 имеет регУлировочное упорное кольцо 5, навинченное на реэьбовый конец этой втулки, На наружной цилиндрической поверхности кольца 5 имеется накатка, по радиусу кольца выполнено сквозное резьбовое отверстие, в которое ввернут стопорный винт (на чертеже не показан) для фиксации кольца 5 на втулке 3, 25 .4
На основании размещена откидная планка 6 с винтами 7, фиксирующими втулки 2 и 3 от
Ф разворота. Все оси втулок 2 и 3 номинально пересекаются в одной точке А.
При вращении втулок ось зрительной трубы Зр будет вращаться вокруг точки А в пределах, телесного угла 4а. При перемещении втулки 3 относительно втулки 2 в осевом направлении с помощью кольца 5 зрительная труба будет пере- мещаться в радиальном направлении параллель4 но сама себе. Наружные и внутренние поверхности втулок 2 и 3 могут быть выполнены коническими.
Устройство имеет меньшее по сравнению с прототипом число входящих в него элементов и более простую форму шарнира. Для обработки цилиндрических втулок не требуется копир или специальный инструмент. Трудоемкость изготовления устройства по крайней мере на 30% ниже трудоемкости изготовления прототипа.
Чувствительность устройства не зависит от длины трубы и поэтому габариты его могут быть меньше, чем у прототипа.
Установочное устройство для зрительной трубы, содержащее основание, закрепленный на нем шарнир и элементы вращения зрительной трубы вокруг шарнира, о т л и ч а ю щ е е с я тем, что, с цЕлью упрощения конструкции устройства, в нем шарнир выполнен в виде, по крайней мере, двух установленных с возможностью относительного вращения и перемещения одна в другой и в основании втулок с прямолинейными образующими их внутренних и наружных поверхностей, оси которых пересекаются под одинаковым углом, Источники информации, принятые во внимание при экспертизе
1. Прибор для проверки прямолинейности, плоскости и соосности ППС вЂ” 11. Инструкция к использованию. Л „ЛОМО, 1965.
2. Патент США N 3475079, кл, G 02 В 7/18, 1969.
Филиал ППП "Патент", г.Ужгород, ул. Проектная, 4
