Реферат



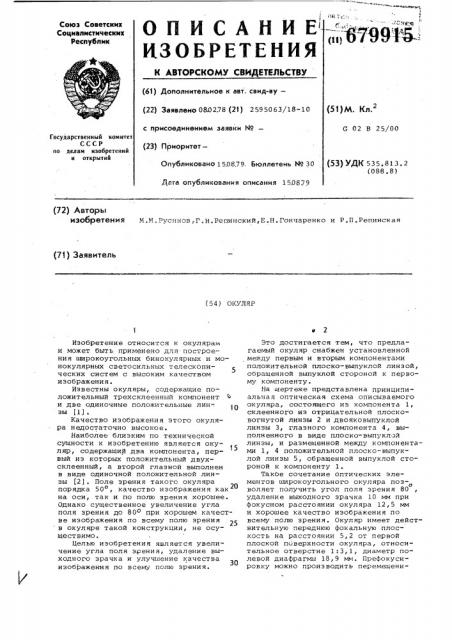

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскиз

Социалистических

Реслублик (61) Дополнительное к авт. свид-ву— (22) Заявлено 080278 (21) 2595063/18-10 с присоединением заявки М— (23) Приоритет— (51)М. Кл.

G 02 В 25/00

Государственный комитет

СССР по делам изобретений н открытий (53) УДК 535.813. 2 (088.8) Опубликовано 15.08.79. Бк>ллетень М 30

Дата опубликования описания 150879 (72) Авторы изобретения N.N.Ðóñинов,Г.Н.Репинский,E.H.Ãoí÷àpÅHÊO И Р.II ° Påïèíñêàß (71} Заявитель (54) ОКУЛЯР

Изобретение относится к окулярам и может быть применено для построения широкоугольных бинокулярных и монокулярных светосильных телескопи5 ческих систем с высоким качеством изображения.

Известны окуляры, содержащие положительный трехсклеенный компонент и две одиночные положительные лин-. зы (1) .

Качество изображения этого окуляра недостаточно высокое.

Наиболее близким по технической сущности к изобретению является окуляр, содержащий два компонента, пер15 вый из которых положительный двухсклеенный, а второй глазной выполнен в виде одиночной положительной линзы (2). Поле зрения такого окуляра порядка 50, качество изображения как на оси, так и по полю зрения хорошее.

Однако существенное увеличение угла поля зрения до 80о при хорошем качестве изображения по всему полю зрения в окуляре такой конструкции, не осуществимо.

Целью изобретения является увеличение угла поля зрения, удаление выходного зрачка и улучшение качества изображения по всему полю зрения.

Это достигается тем, что предлагаемый окуляр снабжен установленной между первым и вторым компонентами положительной плоско-выпуклой линзой, обращенной выпуклой стороной к первому компоненту.

На чертеже представлена принципиальная оптическая схема описываемого окуляра, состоящего из компонента 1, склеенного из отрицательной плосковогнутой линзы 2 и двояковыпуклой линзы 3, глазного компонента 4, выполненного в виде плоско-выпуклой линзы, и раэмсщенной между компонентами 1, 4 положительной плоско-выпуклой линзы 5, обращенной выпуклой стороной к компоненту 1.

Такое сочетание оптических элементов широкоугольного окуляра позо воляет получить угол поля зрения 80 удаление выходного зрачка 10 мм при фокусном расстоянии окуляра 12, 5 мм и хорошее качество изображения по всему полю зрения. Окуляр имеет действительную переднюю фокальную плоскость на расстоянии 5,2 от первой плоской поверхности окуляра, относительчое отверстие 1:3,1, диаметр полевой диафрагмы 18,9 мм. Префокусировку можно производить перемещени679915

Формула изобретения, Составитель М. Лебедев

Редактор С. Хейфиц Техред Э. Чужик

Корректор Т. Скворцова

Заказ 4786/41 Тираж 588 Подписное

ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП Патент, r. Ужгород, ул. Проектная, 4

3 ем всего окуляра. на +1,56 мм в пределах 110 дптр. Окуляр имеет телецентрический ход главных лучей в пространстве предметов, что позволяет испольэовать его в качестве етечетной беспараллаксной лупы.

Каждый компон ен т скул яра иМеет по одной плоской поверхности, что снижа ет трудо емкост ь из готовлени я.

Окуляр, содержащий два компонента, первый иэ которых положительный двухсклеенный, а второй глазной выполнен в виде одиночной полбжительной линзы, отличающийся тем, что, с целью увеличения угла поля зрения, удаления выходного зрачка и улучшения качества иэображения, он снабжен установленной между первым и вторым компонентами положитель5 ной плоско-выпуклой линзой, обращенной выпуклой стороной к первому компоненту.

Источники информации, принятые во внимание при экспертизе

10 1. Патент ФРГ Р 843624, кл. 42 h 2, 1949.

2. Авторское свидетельство СССР

Р 574691, кл. G 02 B 5/00, 1976 (прототин) .
