Реферат

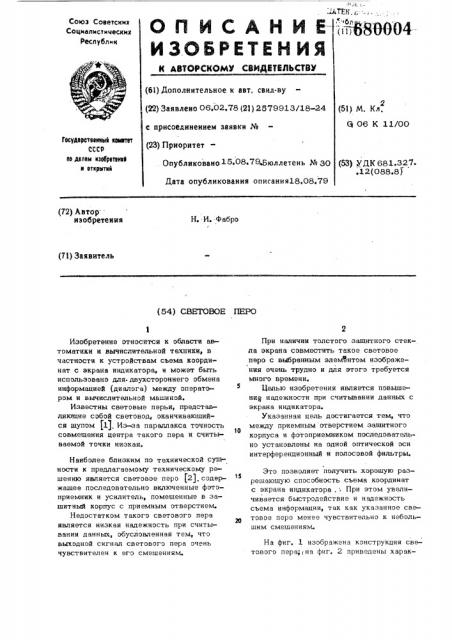

с ; АТЕЯ . g,(г68ООО4Союз Советских

Социалистических

Республик (6/) Дополнительное к авт, свид-ву (22) Заявлено 06,02.78 (21) 2579913/18-24 (51) М. Кл, 2

9 06 К 11/00 с присоединением заявки № (23} ПриоритетГюеударстввевй тматет

СССР ао делам азебретеее в еткрмтвю (53) УДК 681.327.,1 2(088.8) Опубликовано15 08 79Баллетень № 80

Дата опубликования описания18.08.78 (72) Автор изобретения

Н. И. Фабро

/ (71) Заявитель (54) СВЕТОВОЕ ПЕРО

Изобретение относится к области автоматики и вычислительной техники, в частности к устройствам сьема координат с экрана индикатора, и может быть использовано для- двухстороннего обмена информацией (диалога) между оператором и вычислительной машиной.

Известны световые перья, представляющие собой световод, оканчивающийся щупом N, Из-за параллакса точность совмещения центра такого пера и считываемой точки низкая.

Наиболее близким по технической сущности к предлагаемому техническому решению является световое перо (21. содержащее последовательно включенные фотоприемник и усилитель, помещенные в защитный корпус с приемным отверстием.

Недостатком такого светового пера является низкая надежность при считывании данных, обусловленная тем, что выходной сигнал светового пера очень чувствителен к его смещениям.

При наличии толстого защитного стекла экрана совместить такое световое перо с выбранным элементом изображения очень трудно и для этого требуется много времени.

Целью изобретения является повышение надежности при считывании данных с экрана индикатора.

Указанная цель достигается тем, что между приемным отверстием защитного корпуса и фотоприемником последовательно установлены на одной оптической оси интерференционный и полосовой фильтры.

Это позволяет получить хорошую раз15 решающую способность сьема координат с экрана индикатора,; При этом увеличивается быстродействие и надежность сьема информации, TBx KBK указанное свеToBDB перо менее чувствительно к небольшим смешениям.

На фиг. 1 изображена конструкция светового пера; на фиг. 2 приведены, харак680004 теристики светопропускания интерференционного и полосового фильтров.

На фиг. 1 указаны фс>топриемник 1, усилитель 2, защитный корпус 3, приемное отверстие 4, интерференционный фильтр 5, пэлосовой фильтр 6, элемент 7 изображения, находящийся под приемным отверстием светового пера, защитное стекло 8 индикатора, элемент 9 изображения, расположенный в стороне эт прием16 ного отверстия светового пера.

Интерференционный 5 и полосовэй 6 фильтры выбираются таким образом, чтобы кх коэффициенты пропускания имели

И максимум на волне излучения экрана индикатора А при перпендикулярном падении световых лучей на плоскость интерференционного фильтра 5 (фиг. 2). Интерференционный фильтр 5 имеет такое свойство, что при падении на него световых лучей под некоторым углом Ы максимум его коэффициента прэпускания смещается, т е. длина волны, прошедшей интерференционный фильтр 5 пэд углом с - А, будет определяться следующим выражением (и -sin r, (у „И р

I где g — коэффициент преломления фильт-ра обычно равный 2.

Следовательно, световые лучи от элемента 7 изображения, лежащего непосЮ редственно под приемным отверстием 4, будут беспрепятственно попадать на фотоприемник 1, пройдя через интерференционный 5 и полосэвой 6 фильтры. Эти лучи преобразуются фотоприемником 1 в электрический сигнал, который усиливается усилителем 2 и поступает на выход светового пера в качестве сигнала, по которому определяются координаты указанного элемента 7 изображения. Из-за того, что защитное стекло 8 экрана. индикатора имеет большую толщину, в приемное отверстие 4 будут попадать также световые лучи от элементов, лежащих в стороне от приемного отверстия 4, т. е. эти лучи будут попадать на приемное отверстие 4 и интерференциэнный фильтр 5 под некоторым углом сс. При этом световыс лучи, прошедшие интерф> р нсцион— ный фильтр 5 будут иметь длину волны Л >

Но так как полосовой фильтр 6 имееч максимум коэффициента пропускания на волне il Н, то световые лучи с волной

Л,> яе пройдут этот фильтр.

Данная конструкция светового пера менее чувствительна к небольшим смешениям пера, что позволяет более быстро совмещать его с выбранным элементом изображения. Для контроля за точностью совмещения может бьгть сформирована по кодам его координат мигающая метка совмещения.

Таким образом, предлагаемое световое перо позволяет получить .хорошую разрешающую спэсобность, BbIcoK02 быстродействие и надежность съема координат с экрана индикатора за счет установки в корпусе перед фотоприемником пары оптических фильтров {интерференциэнного и полосового) с максимумом коэффициента пропускания на волне излучения экрана индикатора.

Указанная конструкция светового пера позволяет также уменьшить влияние на съем координат оптических помех от внешних источников.

Формула изобретения

Световое перо, содержащее последовательно включенные фотоприемник и усилитель, помещенные в защитный корпус с приемным отверстием, о т л и ч а ющ е е с я тем, что, с.целью повышения надежности при считывании данных с экрана индикатора, между приемным отверс— ткем защитного корпуса и фотоприемником последовательно установлены на одноК оптической оси интерференционный и полэсовой фильтры.

Источники информации, принятые во внимание при экспертизе

1. Принс М. Д. Машинная графика и автоматизация проектирования, М., "Сов. радио, 1975, с. 44.

2. м.Rеw В.OL.94ooc3urard С,E. yM-реп I> nhs computer to operator, "E5ectronics",32,рр 86-87,November, 4959

6ROOO4

I э Ъ 4 р

4 » фц ! 1

Ъ . с

Ъ

Ъ иЦ
