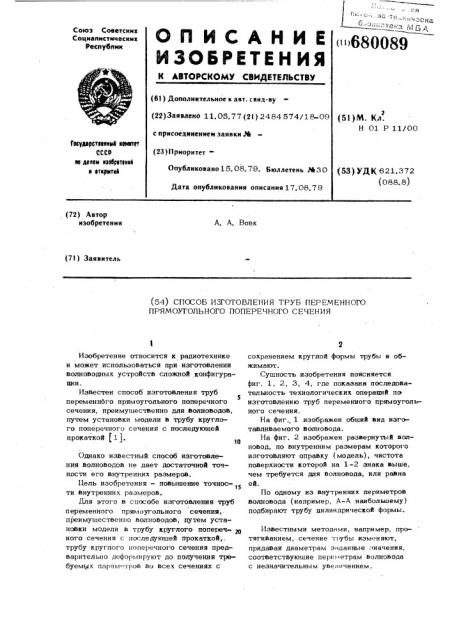

A. A. Вовк (71) Заявитель (54) СПОСОБ ИЗГОТОВЛЕНИЯ ТРУБ ПЕРЕМЕННОГО

ПРЯМОУГОЛЬНОГО ПОПЕРЕЧНОГО СЕЧЕНИЯ

Изобретение относится к радиотехнике и может использоваться при изготовлении волноводных устройств сложной конфигурации.

Известен способ изготовления труб

5 переменнбго прямоугольного поперечного сечения, преимущественно для волноводов, путем установки модели в трубу круглого поперечного сечения с последующей прокаткой (1 ).

Однако известный способ изготовления волноводов не дает достаточной точности его внутренних размеров.

Цель изобретения - повышение точнос- ти внутренних размеров.

Для этого в способе изготовления труб переменного прямоугольного сечения, преимущественно волноводов, путем установки модели в трубу круглого попереч- 2о ного сечения с последующей прокаткой,. трубу круглого поперечного сечения предварительно деформируют до получения требуемых параметрои во всех сечениях с сохранением круглой формы трубы и обжимают.

Сущность изобретения поясняется фиг. 1, 2, 3, 4, где показана последовательность технологических операций пэ изготовлению труб переменного прямоугольного сечения.

На фиг. 1 изображен общий вид изготавливаемого волновода.

На фиг. 2 изображен развернутый волновод, по внутренним размерам которого изготовляют оправку (модель), чистота поверхности которой на 1-2 знака выше, чем требуется для волновода, или равна ей.

По одному иэ внутренних периметров волновода (например, А-А наибольшему) подбирают трубу цилиндрической формы.

Известными методами, например, протягиванием, сечение трубы изменяют, придавая диаметрам заданные значения, соответствующие периметрам волновода с незначительным увеличением.

680089

Например, согласно фнг. 1 периметры в сечениях А, Б, В, будут равны

1,д=2(а Ь)

L = 2 (Q 4- Ь ), 1в 2 (z "л)

Полученная конфигурация трубы изображена на фиг.. 3. Значения внутренних параметров трубы в сечениях А, Б, 8 совпадают с периметрами волновода, изображенного на фиг. 1 и 2, и будут corn ветс твенно равны

= 2(с + Ь)+(1мн-. 3мм) =ЯД

L = 2(Ф1 4 Ь1} (1ми — 3 мм) = TQ )

L =2(мд Ь )+(1мм-Змм)Tlg . О

Сжатием между плоскостями в поперечном направлении трубу предварительно, деформ руют до получения профиля, близ- кого к требуемому (фиг. 4). Далее встав ляют внутрь деформированной трубы модель

36 (оправку) волновода и обжимают в роликах, придавая заданные размеры и форму волновода внутренней поверхности трубы ф г. 2. После этого модель sonaoaoooa

3$ извлекают, а полученный волновод (фиг. 2) изгибают в заданных местах, например, гибкой в закрытом канале, и получают заданную конфигурацию (фиг-. 1).

Применение предложенного способа на

36 предприятии позволило значительно повысить производительность, снизить расход дорогостоящих материалов, значительно сократить время, затрачиваемое на изготовление труб прямоугольного и переменного сечениа, применяемых в качестве волноводов сложной конфигурации.

Широкое применение предложенного способа на других предприятиях отрасли позволит сэкономить значительные средства и повысить производительность труда.

Формула изобретения

Способ изготовления труб переменного прямоугольного поперечного сечения, преимущественно для волноводов, путем установки модели в трубу круглого поперечного сечения с последующей прокаткой, отличающийся тем, что, с целью повышения точности внутренних размеров, трубу круглого поперечного сечения предварительно деформируют до получения требуемых параметров во всех сечениях с сохранением круглой формы трубы и обжимают.

Источники информации, принятые во внимание при экспертизе .

1, Байчурин А. С, Расчет, конструирование и изготовление волноводных устройств и объемных резонаторов. М;Л., Государственное энергетическое издательство, 1963, с, 242.
