Устройство задержки импульсов
Иллюстрации
Реферат
Союз Советских
Соцмалмстнмескмх
Ресяубпмк

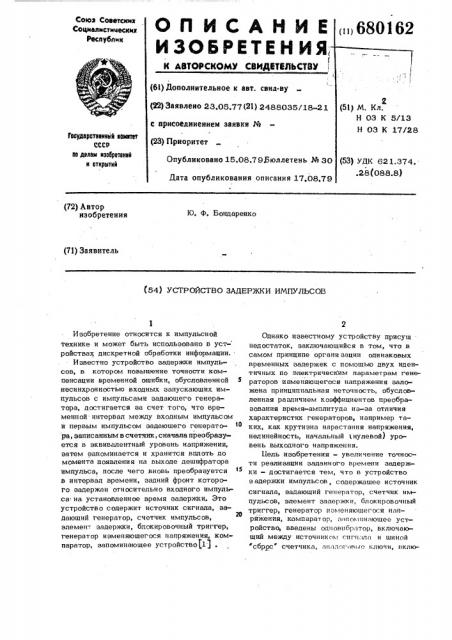

ОПИСАНИЕ
ИЗОБРЕТЕН ИЯ, К АВТОРСКОМУ СВИДВТЮЛЬСТВУ (6!) Дополнительное к авт. свид-ву (22) Заявлено 23.05.77 (21 } 2488035/18-21 с присоединением заявки № (23) Приоритет
Опубликовано 15.08.79Бюллетень № 30
Дата опубликования описания 17.08.79
13
7/28
Геаударатаенный квинтет
СССР аа делам нзааретеннй н аткрыткй
74. (72) Автор изобретения
Ю. Ф. Бондаренко (71) Заявитель (54) УСТРОЙСТВО ЗАДЕРЖКИ ИМПУЛЬСОВ
1
Изобретение относится к импульсной технике и может быть использовано в уст- ройствах дискретной обработки информации.
Известно устройство задержки импульсов, в котором повышение точности компенсации временной ошибки, обусловленной 5 несинхронностью входных запускающих импульсов с импульсами аадаюшего генератора, достигается аа счет того, что временной интервал между входным импульсом и первым импульсом задающего генератора,записанным всчетник,сначалапреобразуется в эквивалентный уровень напряжения, затем запоминается и хранится вплоть до момента появления на выходе дешифратора импульса, после чего вновь преобраауется в интервал времени, задний фронт которого задержан относительно входного импульса: на установленное время задержки. Это устройство содержит источник сигнала, аадаюший генератор, счетчик импульсов, элемент задержки, блокировочный триггер, генератор изменяюшегося напряжения, компаратор, запоминающее устройство 1) .
Однако известному устройству присущ недостаток, заключающийся в том, что в самом принципе органи зации одинаковых временных задержек с помощью двух идентичных по электричесКим параметрам генераторов изменяющегося напряжения ааложена принципиальная неточность, обусловленная различием коэффициентов преобразования время-амплитуда из-за отличия характеристик генераторов, например таких, как крутизна нарастания напряжения, нелинейность, начальный нулевой) уровень выходного напряжения.
Цель изобретения — увеличение точности реализации заданного времени задержки — достигается тем, что в устройство задержки импульсов, содержашее источник сигнала, задаюший генератор, счетчик импульсов, элемент задержки, блокировочный триггер, генератор изменяющегсх:я напряжения, компаратор, запоминающее устройство, введены одповнбратор, включаюший между источником сиг : ла и шиной сброс счетчика, аналогов ло ключи, вклю680162 ченные между выходом генератора изменяющегося напряжения и входами компаоато-. ра, и запоминающего устройства, логический элемент ИЛИ, к выходу которого подсоединен единичный вход блокировочного триггера, нулевым входом соединенного с выходом второго элемента ИЛИ. Причем входы первого элемента ИЛИ соединены соответственно с нулевым выходом первого разряда счетчика, выходом дешифра- 10 тора и единичным входом введенного д<г полнительного триггера, один из входов второго элемента ИЛИ через элемент задержки соединен с источником сигнала, другой его вход — с входом "стирание" запоминающего устройства, нулевым вхо- дом дополнительного триггера и выходом компаратора, а управляющие входы первого и второго аналоговых ключей соединены соответственно с нулевым выходом дополнительного и блокировочного три ггер ов.
На чертеже приведена блок-схема предлагаемого устройства.
Устройство задержки содержит одновиб- 5 ратор 1, счетчик 2 импульсов с шиной
"сброс" 3, задающий генератор 4, элемент
ИЛИ 5, блокировочный триггер 6, генера- тор изменяющегося напряжения 7, элемент задержки: 8, элемент ИЛИ 9, аналоговый ключ 10, запоминающее устройство 11, компаратор 12, дешифратор 13 счетчика, аналоговый ключ 14, дополнительный тригt.ер 15.
Входной запускающий импульс вызывает З5 срабатывание одновибратора 1, с единичного выхода которого на шину "сброс" 3 счетчика 2 импульсов выдается разрешение в виде положительного импульса дли40 тельности, несколько большей величины формируемой задержки. Счетчик импульсов начинает регистрировать поступающие с задающего генератора 4 на его вход импульсы, отсчитывая количество импульсов, определяемое установленной задер>ккой.
Первый импульс, зарегистрированный счетчиком, с нулевого выхода первого триггера счетчика проходит через элемент
ИЛИ 5 и опрокидывает блокировочный триггер 6.: Положительным перепадом
$0 напряжения с его единичного выхода запускается генератор изменяющегося напряжения 7, Уровень напряжения этого генератора, достигнутый к моменту прихода входного
55 запускающего импульса, прошедшего элемент задержки 8 с электрической длиной, равной периоду следования сигнала зада .4 ющего генератора 4, и элемент ИЛИ 9, фиксируется. Фиксация осуществляется в момент переброса блокировочного три| гера 6 в исходное состояние с помощью аналогового ключа 14, управляемого пе» репадом напряжения с нулевого выхода блокировочного триггера 6, и запоминающего устройства 11. Зафиксированный запоминающим устройством 11 уровень напряжения действует на высокоомном входе компаратора 12 в течение времени, определяемого установ, ленной задержкой. Импульсом с выхода дешифратора 13 счетчика, определяющим установленную задержку, поступившим на второй вход элемента ИЛИ 5, блокировочный триггер 6 и генератор 7 запускается вторично, а триггер 15 переводится в противоположное состояние. С нулевого выхода дополнительного триггера на управляющий вход аналогового ключа 10 поступает перепад напряжения, под воздействием которого аналоговый ключ 14 опро кидывается и на второй вход компаратора
12 с выхода генератора 7 поступает линейно нарастающее напряжение. Когда напряжения на обоих входах компаратора станут равными, последний вырабатывает импульс, временная задержка которого от носительно запускающего импульса
1 =t(<+rt) где 6 — период колебаний задающего генератора 4;
}l - количество импульсов, отсчитанное счетчиком 3.
Таким образом, величина задержанного импульса практически не зависит от времени прихода вхрдных запускающих импульсов относительно импульсов задающего генерат ора.
Ф ормула изобретения
Устройство задержки импульсов, содержащее источник сигнала, задающий генератор, счетчик импульсов, снабженный шиной "сброс" и дешифратором, элемент задержки, блокировочный триггер, генератор изменяющегося напряжения, компаратор и подключенное к одному из его входов эа поминаюшее устройство, о т л и ч а юш е е с я тем, что, с целью увеличения точности реализации заданного времени задержки, в него введены одновибратор, включенный между источником сигнала и шиной "сброс" счетчика, первый аналогь680162
Составитель П. Лягни
Редактор Т. Юрчикова Техред М. Келемеш Корректор М, нигула
Заказ 4811/54 Тираж 1060 Подписное
11НИИПИ Государственного комитета СССР по делам изобретений и открытий
113035, Москва; Ж-35, Раушская наб., д. 4/5
Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4 вый ключ, включенный между выходом генератора изменяющегося напряжения и входом запоминающего устройства, второй аналоговый ключ, включенный между выходом генератора изменяющегося напряжения и другим входом компаратора, первый элемент ИЛИ, к выходу которого подсоединен единичный вход блокировочного триггера. нулевой вход которого соединен с выходом второго элемента ИЛИ,: причем входы первого элемента ИЛИ соединены соответственно с нулевым выходом первого разряда счетчика, выходом дешифратора и единичным входом введенного дополнительного триггера, один из входов второго элемента ИЛИ через эле мент задержки соединен с источникам ходного сигнала, à другой его вход - с входом стирание запоминающего устройства, нулевым входом дополнительного триггера и выходом .компаратора. управ ляющие входы первого и второго аналоговых ключей соединены соответственно с нулевыми выходами дополнительного .и блокировочного триггеров.
Источники информации, принятые во внимание при экспертизе
1. Авторское свидетельство СССР
" N 381168, zn, Н 03 К 17 28, 1971.
