Реферат

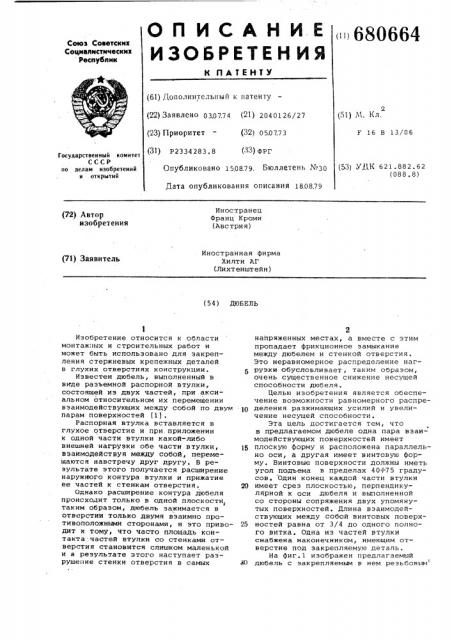

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К ПАТЕНТУ

Союз Советских

Социалистических

Реснубпик (б1) jlîïîëíèòåëüíûé к патенту (22) Заявлено 030774 (21) 2040126/27 (23) Приоритет — (32) 05.07,73

2 (51) M. Кл.

F 16 В 13/06 (33) ФР (31) Р2334283. 8

Государственный комитет

СССР ио делам изобретений и открытий (53) УЙК 621.882.62 (088. 8) Опубликовано 150879, Бюллетень %30

Дата опубликования описания 180879

Иностранец

Франц Кроми (Австрия) (72) Автор изобретения

Иностранная фирма хилти Ar (Лихт ен штейн ) (71) Заявитель (54) ДЮБЕЛЬ

Изобретение относится к области монтажных и строительных работ и может быть использовано для закрепления стержневых крепежных деталей в глухих отверстиях конструкции.

Известен дюбель, выполненный в виде разъемной распорной втулки, состоящей из двух частей, при аксиальном относительном их перемещении взаимодействующих между собой по двум парам поверхностей 11).

Распорная втулка вставляется в глухое отверстие и при.приложении к одной части втулки какой-либо внешней нагрузки обе части втулки, взаимодействуя между собой, перемещаются навстречу друг другу. В результате этого получается расширение наружного контура втулки и прижатие ее частей к стенкам отверстия.

Однако расширение контура дюбеля происходит только в одной плоскости ( таким образом, дюбель зажимается в отверстии только двумя взаимно противоположными сторонами, и это приводит к тому, что часто площадь контакта частей втулки со стенками отверстия становится слишком маленькой и в результате этого наступает разрушение стенки отверстия в самых напряженных местах, а вместе с этим пропадает фрикционное замыкание между дюбелем и стенкой отверстия.

Это неравномерное распределение нагрузки обусловливает, таким образом, очень существенное снижение несущей способности дюбеля.

Целью изобретения является обеспечение воэможности равномерного распре1р деления раэжимающих усилий и увеличение несущей способности.

Эта цель достигается тем, что в предлагаемом дюбеле одна пара взаимодействующих поверхностей имеет плоскую форму и расположена параллельно оси, а другая имеет винтовую форму. Винтовые поверхности должны иметь угол подъема в пределах 40+75 градусов. Один конец каждой части втулки

20 имеет срез плоскостью, перпендикулярной к оси дюбеля и выполненной со стороны сопряжения двух упомянутых поверхностей. Длина взаимодействующих между собой винтовых поверх25 ностей равна от 3/4 до одного полного витка. Одна иэ частей втулки снабжена наконечником, имеющим отверстие под закрепляемую деталь.

На фиг.1 изображен предлагаемый

40 дюбель с закрепляемым в нем резьбовым б 806

3 стержнем; на фиг.2 — дюбель с закрепляемым н нем реэьбоным стержнем, имеющим заданное место разрушения; на фнг,3 — дюбель с наконечником для крепления винта; на фиг.4— дюбель с наконечником для крепления винта для дерева; на фиг,5 — дюбель 5 с суженным наконечником дчя крепления винта.

Дюбель выполнен в виде распорной втулки, состоящей из двух частей 1 и 2. Последние взаимодействуют между 10 собой по двум парам поверхностей, . причем одна пара поверхностей 3 и 4 имеет плоскую форму и расположена в плоскости, проходящей через ось втулки, а другая пара понерхнос- f5 тей 5 и б имеет винтовую форму.

Один конец каждой части 1 и 2 втулки имеет срез 7 или 8 плоскостью, перпендикулярной к оси дюбеля и выполненной со стороны сопряжения двух упомянутых поверхностей. Одна иэ частей втулки может быть снабжена наконечником 9, который может быть приварен (фиг.3) или выполнен заодно с частью втулки (фиг.4 и 5). В наконечнике может быть еще до монтажа дюбеля выполнена резьба 10 под болт или винт. В наконечнике также может быть выполнеНО глаДкоЕ Отверстие 11 (фиг ° 4 и 5) . Для крепления н дюбеле шурупа дно 12 наконечника

{фиг.4) может быть выполнено наклонно для того, чтобы острый край был расположен наклонно к оси дюбеля и стенки отверстия образовали таким образом один виток резьбы. Распорный винт, который может крепиться н дюбеле, ввертывается н гладкое отверстие наконечника (фиг.5), причем последний выполнен суженным. В дюбеле может быть установлен винт (фиг ° 40

1 и 2) или болт 13 с упором 14 и резьбой 15, на которую навертывается гайка 16 ° Если необходимо, чтобы резьбовая часть винта или болта не выступала за торец гайки, 45 используется винт или болт с задан» . ным местом 17 разрушения, образованным кольцевой проточкой.

Распорная втулка может изготовляться из любого металлического материала или пластмассы.

Для удобства транспортировки и монтажа части распорной втулки сое>гоняются склеивающей лентой 18, на которой наносится надпись, ука зывающая условия монтажа, тип дюбеляитп

Монтаж дюбеля может осуществляться различными способами. Если, на64 пример, необходимо закрепить один только дюбель н глухом отверстии, в него вводят до упора в дно отверстия одну часть распорной втулки, а затем вбивается вторая часть, при этом происходит желаемое относительное перемещение частей втулки и ее радиальное расширение, а вместе с этим и закрепление. Относительное перемещение частей распорной нтулки можно осуществить и с помощью винта или болта 13. При затяжке гайки 16 на резьбе 15 винта или болта части втулки, перемещаясь навстречу друг другу, разворачиваются относительно продольной оси и, радиально перемещаясь, заклиниваются в отверстии.

Формула изобретения

1. Дюбель, выполненный в виде разъемной распорной втулки, состоящей из двух частей, при аксиальном относительном их перемещении sçàHMo" действующих между собой цо двум парам понерхностей, о т л и ч а юшийся тем, что, с целью обеспечения воэможности равномерного распределения раэжимающих усилий и увеличения несущей способности, одна пара взаимодействующих поверхностей имеет плоскую форму и расположена параллельно оси, а другая имеет винтовую форму.

2. Дюбель по п.1, о т л и ч а юшийся тем, что винтоные поверхности имеют угол подъема в пределах

40- .75 градусов.

3. Дюбель по пп. 1 и 2, о т л и ч а ю шийся тем, что один конец каждой части втулки имеет срез плоскостью, перпендикулярной к оси дюбеля и выполненной со стороны сопряжения двух упомянутых поверхностей.

4. Дюбель по пп.1-3, о т л ич а ю шийся тем, что длина взаимодействующих между собой винтовых поверхностей равна от 3/4 до одного полного витка.

5. Дюбель по пп.1-4, о т л ич а ю,шийся тем, что одна из частей втулки снабжена наконечником, имеющим отверстие под закрепляемую деталь.

Источники информации, принятые во внимание при экспертизе

1.Патент ФРГ Р 1960734, кл.47а" 13/06, 1972.
