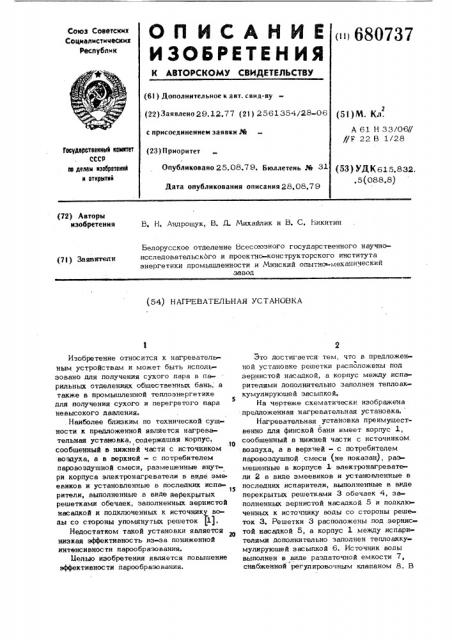

ОП ИСАНИЕ

ИЗОБРЕТЕН Ия

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик iii680737 (6l ) Дополнительное к авт. свид-ву (22)Заявлено29.12.77 (21) 2561354/28-06 с присоединением заявки И

{23) Приоритет

Опубликовано 25.08.79. Бюллетень Рй

Дата опубликования описания 28,08,79 (51) 1. Кл.

А 61 Н 33/06//

//F 22 В 1/28 аеудэретееинИ кемитет

СССР ео делам изобретеихй и еткрытий (53) УД К 61 5.832, . 5 (088,8/ (72) Автори изобретения

В. Н. Андрошук, В, Д. Михайлик и В. С, Никитин

Белорусское отделение Всесо- озного государственного научноисследовательского и проектно-конструкторского института энергетики промышленности и Минский опытно механический завод (7I ) Заявители (54/ НАГРЕВАТЕЛЬНАЯ УСТАНОВКА

Изобретение относится к нагревательным устройствам и может быть использовано для получения сухого пара в парильных отделениях обшественных бань, а также в промышленной теплоэнергетике

5 для получения сухого и перегретого пара невысокого давления.

Наиболее близким по технической сущности к предложенной является нагревательная устатювка, содержащая корпус, t0 сообщенный в нижней части с источником воздуха, а в верхней - с потребителем паровоздушной смеси, размешенные внут ри корпуса электронагреватели в виде змеевиков и установленные в последних испа15 рители, выполненные в виде перекрытых решетками обечаек, заполненных зернистой насадкой и подключенных к источнику воды со стороны упомянутых решеток (1).

Недостатком такой установки является низкая эффективность из-эа пониженной интенсивности парообразования.

Белью изобретения является повышение эффективнос ти парообр азо вани я.

Это достигается- тем, что в предложенЪ ной установке решетки расположены под зернистой насадкой, а корпус между испарителями дополнительно заполнен теплоаккумулируюшей засыпкой.

На чертеже схематически изображена предложенная нагревательная установка.

Нагревательная установка преимушественно для финской бани имеет корпус 1, сообшенный в нижней части с источником. воздуха, а в верхней - с потребителем паровоздушной смеси (не показан), размешенные в корпусе 1 электронагреватели 2 в виде змеевиков и установленные в последних испарители, выполненные в виде перекрытых решетками 3 обечаек 4, заполненных зернистой насадкой 5 и поаклю» ченных к источнику воды со стороны решеток 3. Решетки 3 расположены под зернистой насадкой 5, а корпус 1 между испарителами дополнительно заполнен теплоаккумулируюшей засыпкой 6. Источник воды выполнен в виде раздаточной емкости 7, снабженной регулировочным клапаном 8. B

680737

Пароййушиая смесь качестве теплоаккумулируюшей засыпки 6 используют камни, а в качестве зернистой насадки 5-.гальку или щебень размером

1-10 мм, неактивные с парами воды.

При включенных электродвигателях 2 нагреваются теплоаккумулируюшая засыпка 6, обечайки 4 и расположенная в последних зернистая насадка 5, которой заполнены обечайки 4 испарителей. При досо тижении 100 С автоматически включается регулировочный клапан 8 и вода из раз$е даточной емкости 7 через решетки 3 поступает в зернистую нагретую насадку 5.

Вода поступает в испарители как за счет статического напора раздаточной емкости

1$

7, так и за счет действия капилярного эффекта осмоса (подсасывания) через решетки 3, обеспечиваемого разогретой насадкой 5. При контакте воды с разогретой зернистой насадкой 5 происходит интенсив

26 ное парообразование. Образующийся пар приводит зернистую насадку 5 в псевдоожиженное состояние, постоянно перемешивая ее в полостях обечаек 4 таким образом, что в нижние части последних постои янно поступают частицы, разогретые в результате контакта со стенками обечаек 4, Затем полученный влажный пар роходит через теплоаккумулирующую засыпку 6, зе в которой смешивается с воздухом, пос- тупившим через нижнюю часть корпуса 1 и подогретым в нижних слоях засыпки 6.

Полученная паровоздушная смесь поступает через верхнюю часть корпуса 1 к потребителю, например, в парильное помещение.

Регулировка влажности пара производится регулировочным клапаном 8 путем уменьшввия или увеличения подачи воды.

Таким образом, расположение решеток

3 под зернистой насадкой 5 и дополнительное заполнение корпуса 1 между испарителями теплоаккумулируюшей засыпкой 6 значительно интенсифицирует процесс парсобразования в испарителях, что повышает эффективность нагревательной установки.

Формула изобретения

Нагревательная установка преимущественно для финской бани, содержащая корпус, сэобшенный в нижней части с источником воздуха, а в верхней - с потребителем паровоздушной смеси, размещенные внутри корпуса электронагреватели в виде змеевиков и установленные в последних испарители, выполненные в виде перекрытых решетками обечаек, заполненных зернистой насадкой и подключенных к источнику воды со стороны упомянутых решеток, о т л ич а ю щ а я с я тем, что, с целью повы-. шения эффективности, решетки расположены под зернистой насадкой, а корпус между испарителями дополнительно заполнен, теплоаккумулирующей засыпкой.

Источники информации, принятые во внимание при экспертизе

1. Патент Великобритании N 1375727, кл. F- 4 И, 1974.
