Прижимное устройство к штампам для листовой штамповки

Прижимное устройство к штампам для листовой штамповки

Иллюстрации

Показать все

Реферат

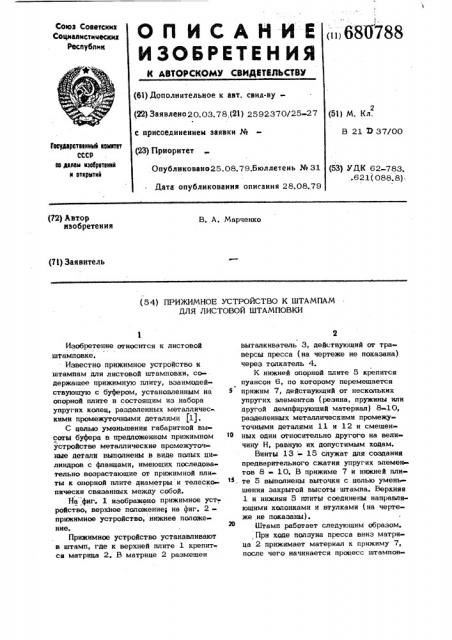

<в 686788

ОП ИСАНИЕ

И ЗОБРЕТЕ Н ИЯ

К АВТОРСКОМУ СВИДВТИДЬСТВУ

Союз Советскых

Соцмалыстычесыых

Рес ублын (61) Дополнительное к авт. свнд-ву « (22) Заявлено20.03.78,(21) 2592370/25-27 с присоединением заявки № (23) Приоритет (51} М. Кл.

В 21 Э 37/00

ГааударстВВинъй ВОмхтбт

СССР в далам изобретений н юткрытий

Опубликовано25.08.79.Бюллетень № 31 (53) УДК 62-783. .62 1 (088. 8}.

Дата опубликования описания 28.08.79 (72) Автор изобретения

В. A. Марченко (7l) Заявитель (54} ПРИЖИМНОЕ УСТРОЙСТВО К ШТАМПАМ

ДЛЯ ЛИСТОВОЙ ШТАМПОВКИ

Изобретение относится к листовой . штамповке.

Известно прижимное устройство к штампам для листовой штамповки, содержащее прижимную плиту, взаимодействующую с буфером, установленным на опорной плите и состоящим из набора упругих колец, разделенных металличес" кими промежуточными деталями (1).

С целью уменьшения габаритной высоты буфера в предложенном прижимном устройстве металлические промежуточные детали выполнены в виде полых цилиндров с фланцами, имеющих последова тельно возрастающие от прижимной пли ты к опорной плите диаметры и телескопически связанных между собой.

Hs фиг. 1 изображено прижимное уст ° ройство, верхйее положение; на фиг, 2прижимное устройство, нижнее положе ние.

Прижимное устройство устанавливают в штамп, где к верхней плите 1 крепит;

cs матрица 2. В матрице 2 размещен выталкиватель 3, действующий от траверсы пресса (на чертеже не показана) через толкатель 4.

К нижней опорной плите 5 крепится пуансон 6, по которому перемещается прижим 7, действутощий от нескольких упругих элементов (резина, пружины или другой демпфирующий материал} 8 10, разделенных металлическими промежуточными деталями 11 и 12 и смещенных один относительно другого на величину Н, равную их допустимым ходам.

Винты 13 15 служат для создания предварительного сжатия упругих элементов 8 - 10. В прижиме 7 и нижней плитЗ. те 5 выполнены выточки с целью умень щения закрытой высоты штампа. Верхняя

1 и нижняя 5 плиты соединены направляющими колонками и втулками (на чертеже не показаны}.

Штамп работает следующим образом.

При ходе ползуна пресса вниз матрица 2 прижимает материал к прижиму 7, после чего начинается процесс штампов6807 ки материала между матрицей ? и пуансоном 6. Матрица 2 перемещает вниз прижим 7, под действием которого упругие элементы 8 — 10 сжимаются.

При обратном хода ползуна пресса вверх прижим 7 под действием упругих элементов 8 — 10 снимает деталь с пуансона 6, а выталкиватель 3 под действием траверсы процесса ерез толкатель . 4 выталкивает деталь, Предложенное прижимное устройство имеет небольшую габаритную высоту, обеспечивая достаточно большой ход в процессе прижима и съема изделия.

Формула изобретен ия

Прижимное. устройство к штампам для листовой штамповки, содержащее прижим&8

4 ную плиту, взаимодействующую с буфером, установленным на опорной плите и состоящим из набора упругих колец, разделенных металлическими промежуточными деталями, о т л и ч s ю щ е е с я тем, что, с целью уменьшения габарит-

:ной высоты буфера, металлические промежуточные детали выполнены в виде по лых цилиндров с фланцами, имеющих последовательно возрастающие от прижимной плиты к опорной плите диаметры и телескопически связанных между собой.

Источники информации, принятые во внимание при экспертизе

1, Мещерин B. Т. Атлас схем. "Лис-. товая штамповка", М., "Машгиз", 1975, с. 22, рис. 41.
