Станок для удаления облоя с внутренней и наружной поверхностей кольцевых формованных изделий

Станок для удаления облоя с внутренней и наружной поверхностей кольцевых формованных изделий

Иллюстрации

Показать все

Реферат

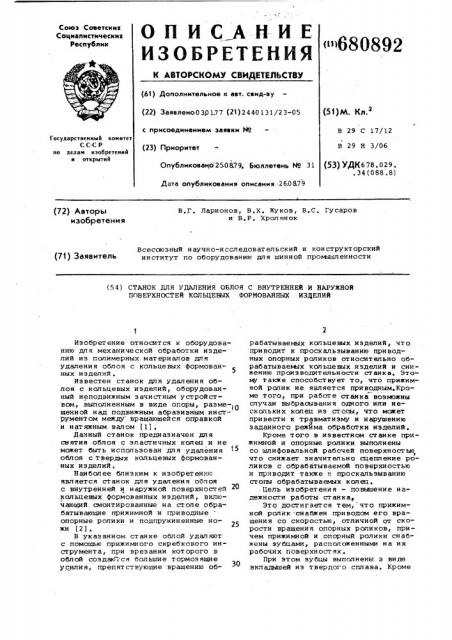

.<, ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Сетветскмя

Социалистических

Республик

« 68О892 (61) Дополнительное к авт. свид-ву (22) Заявлено030177 (21) 2440131/23-05 с присоединением заявки М (23) Приоритет (51)м. Кл.

В 29 С 17/12

Государственный комитет

СС-С P по делам изобретений н открытий

В 29 Н 3/06 (53) УДК 6 78. 0 29.. 34 (088.8) Опубликован о 25.0879. Бюллетень FLY 31

Дата опубликования описания 260879 (72) Авторы изобретения

В.Г. Ларионов, В.Х. Жуков, В.С. Гусаров и В.P. Хроленок

Всессеоэный научно-исследовательский и конструкторский институт по оборудованию для шинной про«т«шленности (71) заявитель (54) СТАНОК ДЛЯ УДАЛЕНИЯ ОБЛОЯ С ВНУТРЕННЕЙ И НАРУЖНОЙ

ПОВEPXHOCTЕЙ КОЛЬЦЕВЫХ ФОРМОВАННЫХ ИЗДЕЛИЙ

Из обрет ение относит ся к оборудованию для механической обработки изделий из полимерных материалов для удаления облоя с кольцевых формованных изделий.

Известен станок для удаления облоя с ксльцевых иэделий, оборудованный неподвижным зачистным устройством, выполненным в виде опоры, раэме-lg щенной над подвижным абразивным инструментом между вращающейся оправкой и натяжным валом f1), Данный станок предназначен для снятия облоя с эластичных колец и не может быть использован для удаления облоя с твердых кольцевых формованных иэделий.

Наиболее близким к изобретению является станок дл я удаления обя оя с внутренней и наружной поверхностей кольцевых формованных изделий, включающий смонтированные на столе обрабатывающие прижимной и приводные опорные ролики и подпружиненные ножи (2), В указанном станке облой удаляют с помощью прижимного скребкового инструмента, при вреэании которого в облой созда ся большие тормозящие усилия, препятствующие вращению обрабатываемых кольцевых изделий, что приводит к проскальзыванию приводных опорных роликов относительно обрабатываемых кольцевых иэделий и снижению производительности станка. Это му также способствует то, что прижимной ролик не является приводным.Кроме того, при работе станка возможны случаи выбрасывания одного или несксльких колец из стопы, что может привести к травматизму и нарушению о заданного резкйма обработки иэделий.

Кроме того в известном станке прижимной и опорные ролики выполнены со шпифовальной рабочей поверхностью что снижает значительно сцепление роликов с обрабатываемой поверхностью и приводит также к проскальзыванию стопы обрабатываемых колец. . Цель изобретения - повьваение надежности работы станка, Это достигается тем, что прижимной ролик снабжен приводом его вращения со скоростью, отличной от скорости вращения опорных рсликов, причем прижимной и опорный ролики снабжены зубцами, расположенными на нх рабочих поверхност ях.

При этом зубцы выполнены з виде вкладышей иэ твердого сплава. Кроме б 80892 того для обеспечения возможности офработки стопы колец станок снабжен смонтированным на столе подвижным эт привода дополнительным роликом, соединенным с приводом его перемещения через систему рычагов.

На фиг. 1 изображен станок в раэ- 5 резе, вид, сбоку; на фиг. 2 - вид по стрелке А на фиг. 1; на фиг. 3 - сечение Б-Б на фиг. 1.

Станок включает станину 1 и закрепленный.на ней наклонный стол 2, 1Q .на котором на валах 3, 4 и 5 смонтированы с возможностью вращения or электропривода 6 через клиномерную передачу опорные ролики 7, 8 и прижимной ролик 9, Ролики снабжены зуб" цами 10 иэ твердосплавных материалов, которые выполнены в виде вкладышей, закрепленных на поверхности роликов

7, .8 и 9. Прижимной ролик 9 смонтирован с возможностью перемещения в про- 2О рези 11 относительно опорных роликов 7 и 8 с помощью рычага 12 и пневмоцилиндра 13. На рычаге 12 закреплен подпружиненный подчищающий н Ож

14 Другой подчищающий н Ож 15 з акр еплен на столе 2 между опорными роликами 7, 8 с воэможностью регулирования его положения относительно обрабатыв аемих колец. Дл я приж ати я ст опы иэделий к стопу 2 имеется ролик

16, который посредством рычага 17 и вала 18 соединен с штоком 19 пневмоцилиндра 20. Пневмоцилиндр 20 закреплен на столе 2 кронштейном 21, Стол

2 снабжен прозрачной крышкой 22,которая уравновешена грузом 23 через трос 24, Для отвода пыли в крышке

22 имеется патрубок 25, а для отвода удаленного с кольцевых изделий обл оя под столом 2 у ст ан овл ен а механизированная транспортная система 26. 40

Станок работает следующим образом. Стопу изделий 27 укладывают на стол 2 между опорнь ми роликами 7 и

8 так, чтобы прижимной ролик 9 был внутри стопы кольцевых изделий 27.

Крышку 22 закрывают, при этом включают злектропривод 6, который приводит во вращение опорные ролики

7, 8 и прижимной ролик 9.

При этом скорости вращения прижимного ролика 9 и опорных роликов

7 и 8 разные. Эти ролики приводят во вращение стопу кольцевых иэделий

27. В это время включают пневмоцилиндры 13 и 20, последний через рычаг 17, вал 18 и шток 19 прижимает стопу иэделий 27 роликом 16 к столу

2. Пневмоцилиндр 13 перемещает прижимной ролик 9 к стопе иэделий в реэультате чего ролик 9 прижимает иэделия 27 к опорным роликам 7 и 8.

Опорные ролики 7 и 8 и прижимной ролик 9 посредством зубцов 10 ломают облой изделий 27, а вследствие гого, что скорости вращения опорных роликов и прижимного ролика 9 равные, происходит снятие облоя.

Ножи 14 и 15 подчищают оставшиеся неровности на кольцевых формованных изделиях 27. удаленный с кольцевых иэделий облой удаляют с помощью механизированной транспортной системы 26, а обра" эующаяся в процессе работы станка пыль отсасывается через патрубок 25.

При достижении окончательного снятия облоя станок автоматически выключается, рабочий открывает крышку 22 и вынимает обработанные иэделия.

Предпагаемая конструкция станка надежна в работе, познает качество обработки изделий. Увеличивает производительность труда, улучшает условия работы. Данная конструкция станка позволяет эа счет полуавтоматизированного цикла работы использовать на операции удаления облоя менее квалифицированных рабочих.

Формул а из обрет ения

1, Станок для удаления облоя с внутренней и н аружной поверхн остей кольцевых формованных иэделий,включающий смонтированные на столе обрабатывающие прижимной и приводные опорные ролики и подпружиненные ножи о т л и ч B ю шийся тем что, с целью повышения надежности работы станка, прижимной ролик снабжен приводом его вращения со скоростью, отличной От. скорости вращения опорных роликов, причем прижимной и опорный ролики снабжены зубцами, расположенными на их рабочих поверки о тях

2е СтанОк ПО пв 1р О т л и ч а юшийся тем, что зубцы выполнены в виде вкладышей из твердого сплава.

3. Станок по и. 1, о т л и ч а юшийся тем, что, с целью обеспеч ени я воэможности обр аботки стопы, колец, он снабжен смонтированным роликом, соединенным с приводом его перемещения через систему рычагов, Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

Р 381551, кл, В 29 С 17/12, 1969, 2. Авторское свидетепьство СССР

9 244603, кл. В 29 Н 3/06, 1967, б 80892

$-6

Составит ель В, Ляпин а

Заказ 4981/15 Тираж 771 ПодписноеЦНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035 Москва Ж-35 Ра шская наб. д 4 5 ,Филиал ППП Патент, г. Ужгород, ул, Проектная,
