Устройство для крепления грузов на платформе транспортного средства

Устройство для крепления грузов на платформе транспортного средства

Иллюстрации

Показать все

Реферат



Союз Советскик

Социалистическик республик

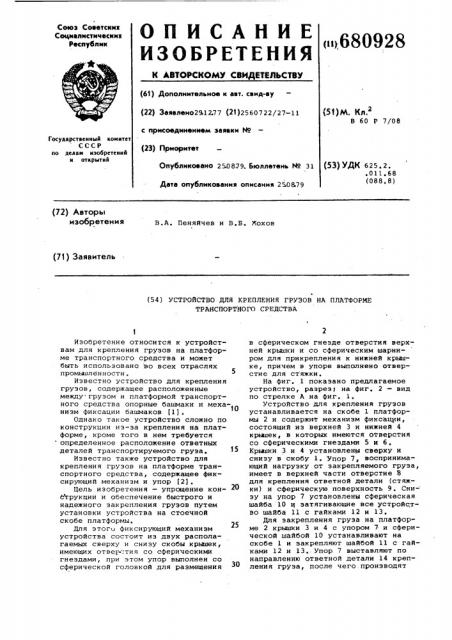

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. саид-ву (22) Заявлено291277 (21)2560722/27-11 с присоединением заявки М (23) Приоритет (51)M, Кл.

В 60 P 7/08

Государственный комнтет

СССР оо деяаи нзобретеннй н отарытнй (53) УДК 625,2. .011 ° 68 (088.8) Опубликовано 2 0879. Бюллетень М 31

Дата опубликования описания 2 08.79 (72) Авторы изобретен и я

В.A. Пеняйчев и В.Б. Хохов (71 ) Заявитель (54) УСТРОЙСТВО ДЛЯ КРЕПЛЕНИЯ ГРУЭОВ HA ПЛАТФОРМЕ

ТРАНСПОРТНОГО СРЕДСТВА

Изобретение относится к устройствам для крепления грузов на платформе транспортного средства и может быть использовано во всех отраслях промьаоленности.

Известно устройство для крепления грузов, содержащее расположенные между грузом и платформой транспортного средства опорные башмаки и меха- О ниэм фиксации башмаков (1), Однако такое устройство сложно по конструкции из-за крепления на платформе, кроме того в нем требуется определенное расположение ответных деталей транспортируемого груза.

Известно также устройство для крепления грузов на платформе транспортного средства, содержащее фиксирующий механизм и упор (2).

Цель изобретения — упрощение кон- 2О

C ðóêöèè и обеспечение быстрого и надежного закрепления грузов путем установки устройства на стоечной скобе платформы.

Для этог фиксирующий механизм устройства состоит из двух располагаемых сверху и снизу скобы крышек, имеющих отвер:тия со сферическими гнездами, при этом упор выполнен со сферической головкой для размещения в сферическом гнезде отверстия верхней крышки и со сферическим шарниром для прикрепления к нижней крышке, причем в упоре выполнено отверстие для стяжки.

На фиг. 1 показано предлагаемое устройство, разрез на фиг. 2 — вид по стрелке A на фиг. 1.

Устройство для крепления грузов устанавливается на скобе 1 платформы 2 и содержит механизм фиксации, состоящий из верхней 3 и нижней 4 крьааек, в которых имеются отверстия со сферическими гнездами 5 и 6, Крышки 3 и 4 установлены сверху и снизу в скобу 1. Упор 7е воспринимающий нагрузку от эакрепляемого груза, имеет в верхней части отверстие В для крепления ответной детали (стяжки) и сферическую поверхность 9. Сни- зу на упор 7 установлены сферическая шайба 10 и затягивающие все устройство шайба 11 с гайками 12 и 13.

Для закрепления груза на платформе 2 крышки 3 и 4 с упором 7 и сферической шайбой 10 устанавливают на скобе 1 и закрепляют шайбой 11 с гайками 12 и 13. Упор 7 выставляют по направлению ответной детали 14 крепления груза, после чего производят

680928

8vd Я

Составитель И. Веялко

Техред М.Келемев » Корректор Г. Решетник

Тираж 804 Подписное

ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035 Москва Ж-35 Раушская наб. д. 4 5

Редактор Н Козлова

Заказ 4993/17

Филиал ППП Патент, r. Ужгород, ул. Проектная,4 затяжку устройства. Сферические шарниры при фиксации упора 7 в крышках

3 и 4 позволяют компенсировать различные перекосы при установке крышек в скобу 1 платформы 2. При работе уст- . ройства наибольшие усилия действуют на отверстие со сферическим гнездом

5 крышки З.от сферической поверхности 9 упора 7. Крыака 3 воспринимает основную часть горизонтальных составляющих от прикладываемых к устройст-, ву усилий, а также все вертикальные составляющие усилий, направленные вниз, включая усилие затяжки устройства. Отверстие со сферическим гнездом 6 крьиаки 4 воспринимает через сферическую шайбу 10 от упора 7 все вертикальные составляющие усилий, направленные вверх, включая усилие затяжки устройства и незначительную часть горизонтальных составляющих усилий, прикладываемых к устройству. 20

Формула изобретения

Устройство для крепления грузов на платформе транспортного средства, содержащее фиксирующий механизм и упор, о т л и ч а ю щ е е с я тем, что, с целью упрощения конструкции и обеспечения быстрого и надежного закрепления грузов путем установки устройства на стоечной скобе платформы, фиксирующий механизм состоит иэ двух располагаемых сверху и снизу скобы крыаек, имеющих отверстия со сферическими гнездами, при этом упор выполнен со сферической головкой для размещения в сферическом гнезде отверстия верхней крыаки и со сферическим шарниром для прикрепления к нижней крышке, причем в упоре выполнено отверстие для стяжки.

Источники информации, принятые во внимание при экспертизе

1 ° Авторское свидетельство СССР

9 464511, кл, В 65 J 1/22, 1971 °

2. Авторское свидетельство СССР

9.518448, кл. В 65 J 1/22, 1974 °
