Реферат

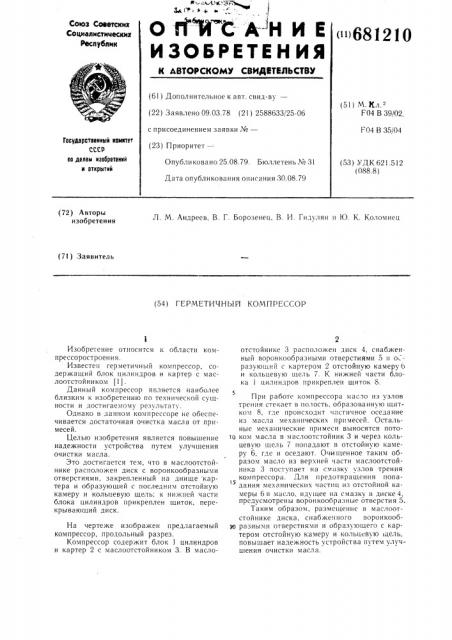

H l - E V Къ Л %ььм

4к » в,," ) О ГГИС А- н и е

Союз Советских

Социалистических

Реслублик

<1> 1 1 к ьвто скомм свидвтельствм (61) Дополнительное к авт. свид-ву— (22) Заявлено 09.03.78 (21) 2588633/25-06 с присоединением заявки №вЂ” (23) Приоритет— (51) М. Кл.2

F04 В 39/02, F04 В 35/04

Государственный квинтет

СССР по делам нэооретеннй н открытнй

Опубликовано 25.08.79. Бюллетень ¹ 31

Дата опубликования описания 30.08.79 (53) УДК 621.512 (088.8) (72) Авторы изобретения

Л. М. Андреев, В. Г. Борозенец, В. И. Гидулян и 1О. К. Коломиец (71) Заявитель (54) ГЕРМЕТИЧНЫИ КОМПРЕССОР

Изобретение относится к области компрессоростроения.

Известен герметичный компрессор, содержащий блок цилиндров и картер с маслоотстойником (1).

Данный компрессор является наиболее близким к изобретению по технической сущности и достигаемому результату.

Однако в данном компрессоре не обеспечивается достаточная очистка масла от примесей.

Целью изобретения является повышение надежности устройства путем улучшения очистки масла.

Это достигается тем, что в маслоотстойнике расположен диск с воронкообразными отверстиями. закрепленный на днище картера и образующий с последним отстойную камеру и кольцевую щель; к нижней части блока цилиндров прикреплен щиток, перекрывающий диск.

На чертеже изображен предлагаемый компрессор, продольный разрез.

Компрессор содержит блок 1 цилиндров и картер 2 с маслоотстойником 3. В маслоотстойнике 3 расположен диск 4, снабженный воронкообразными отверстиями 5 и о.разующий с картером 2 отстойную камеру b и кольцевую щель 7. К нижней части блока 1 цилиндров прикреплен щиток 8, 5

При работе компрессора масло из узлов трения стекает в полость. образованную 1цитком 8, где происходит частичное оседание из масла механических примесей. Остальные механические примеси выносятся пото в ком масла в маслоотстойник 3 и через кольцевую щель 7 попадают в отстойную камеру 6, где и оседают. Очищенное таким образом масло из верхней части маслоотстойника 3 поступает на смазку узлов трения компрессора. Для предотвращения попадания механических частиц из отстойной камеры 6 в масло, идущее на смазку в диске 4, предусмотрен ы ворон кооб раз и ые отвсрсти я 5.

Таким образом, размещение в маслоотстойнике диска, снабженного воронкообев разными отверстиями и образующего с картером отстойную камеру и кольцевую щель, повышает надежность устройства путем улучшения очистки масла.

681

Формула изобретения

1. Герметичный компрессор, содержаший блок цилиндров к картер с маслоотстойником, отли ающийея тем, что, с целью повышения надежности путем улучшения очистки масла, в маслоотстойнике расположен диск с воронкообразными отверстиями, закрепленный на днище картера и образую210

4 щий с последним отстойную камер, и кольцевую щель.

Компрессор по п. 1, отличаю.иийгя тем, что к нижней части блока цилиндров прикреплен щиток, перекрывающий диск.

Источники информации, принятые во вни5 мание при экспертизе

1. Авторское свидетельство (ХСР

¹ 578486, кл. I= 04 В 39i02, 197б.
