Способ управления процессом сушки электроизоляционных материалов

Патент 681303

Авторы

Иллюстрации

Показать все

Реферат

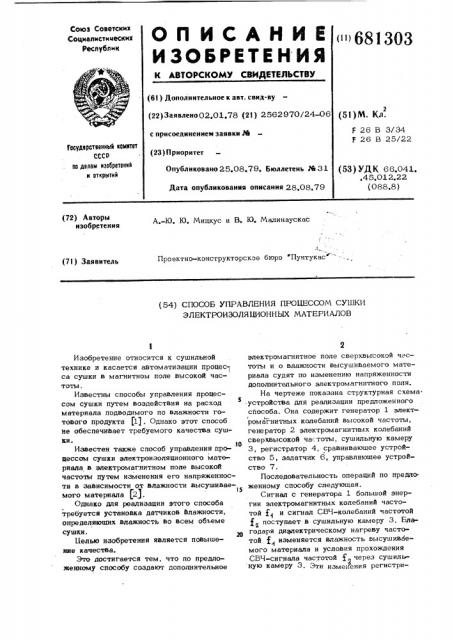

Союз Советскии

Социалистических

Республик

И С А Н И Е („, )

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (6I ) Дополнительное к авт. свид-ву (22)Заявлеио02,01.78 (21) 2562970/24-06 (5$ ) Щ. Кд.

F 26 B 3/34

I- 26 B 25/22 с присоединением заявки М

Государственный комитет

СССР оо делам нэооретвннй и открытий (23) Приоритет

Опубликовано 25.08.79. Бюллетень М 31

Дата опубликования описания 28.08.79 (53) УДК 66.041.,45.01 2.22 (088,8) (72) Авторы изобретения

А.-Ю. Ю. Мицкус и B. Ю. Малинаускас

Проектно-конструкторское бюро Пунтукас" (71) Заявитель (54) СПОСОБ УПРАВЛЕНИЯ IIPOUECCON СУШКИ

ЭЛЕКТРОИЗОЛЯЦИОННЬИ МАТЕРИАЛОВ

Изобретение относится к сушильной технике и касается автоматизации процес-! са сушки в магнитном поле высокой частоты.

Известны способы управления процессом сушки путем воздействия на расход материала подводимого по влажности готового продукта (1). Однако этот способ не обеспечивает требуемого качества сушки.

Известен также способ управления про.!0 цессом сушки электроизоляционного материала в электромагнитном поле высокой частоты путем изменения его напряженности в зависимости от влажности высушиваеl5 мого материала (2).

Однако для реализации этого способа требуется установка датчиков Влажности, определяюших влажность во всем объеме сушки.

Целью изобретения является повышение качества.

Это достигается тем, что по предложенному способу создают дополнительное электромагнитное поле сверхвьгсокой частоты и о влажности высушиваемого материала судят по изменению напряженности дополнительного электромагнитного поля.

На чертеже показана структурная схема устройства для реализации предложенного способа. Она содержит генератор 1 электt ромагнитных колебаний высокой частоты, генератор 2 электромагнитных колебаний сверхвысокой ча< тоты, сушильную камеру

3, регистратор 4, сравнивающее устройство 5, задатчик 6, управляюшее устройство 7.

Последовательность операций по предложенному способу следующая.

Сигнал с генератора 1 большой энергии электромагнитных колебаний частотой f и сигнал СВЧ-колебаний частотой поступает в сушильную камеру 3, Елагодаря диелектрическому нагреву частотой f изменяется влажность высушиваемого материала и условия прохождения

СВЧ-сигнала частотой через сушильную камеру 3. Эти изме гения регистри681303

Фо рмула из обретения

Э руются в регистраторе 4, откуда сигнал несущий информацию о влажности материала, поступает на один из входбв сравнивающего устройства 5. На другой вход сравнивающего устройства 5 поступает опорный сигнал от задатчика 6, несущий З информацию о кондиционной влажности.

Разностный сигнал из выхода устройства

5 поступает на управляющее устройство

7, которое регулирует величину мощности электромагнитных колебаний частотой . В случае недосушки мощность увеличивается, а в случае пересушки уменьшаеч ся. При достижении кондиционной влажности устройство 7 выдает сигнал об окончании сушки.

Процесс сушки сокращается, особенно, в заключительной его части, качество сушки повышается.

Способ управления процессом сушки электроизоляционных материалов в электромагнитном поле высокой частоты путем изменения его напряженности в зависимости от влажности высушиваемого материала, отличающийся тем, что, с целью повышения качества, создают дополнительное электромагнитное поле сверхвысокой частоты и о влажности высушиваемого материала судят 1Io изменению напряженности дополнительного электромагнитного поля.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

М 506742, кл. F 26 B 3/34, 1974«

2, Авторское свидетельство СССР

N 147137, кл, F 26 В 3/34, 1961.
