Реферат

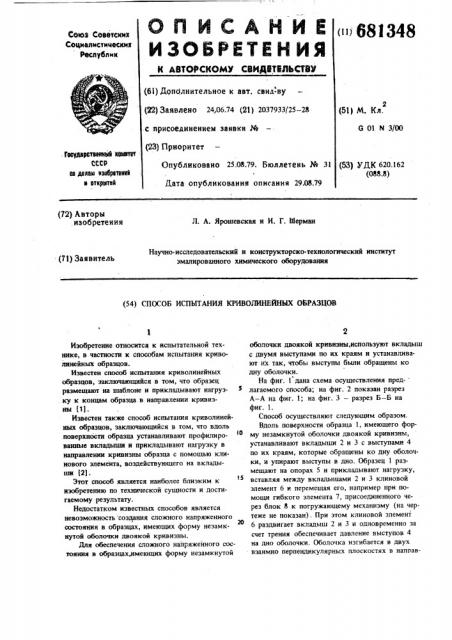

O A И C A Н N Е 681348

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЙТВЛЬСТВМ

Союз Советова

Социалистических

Республин (61) Допблнительное к авт. саид-ву (22) Заявлено 24,06.74 (21} 2037933/25 — 28

2 (51} М. Кл. с присоединением заявки ¹

G 01 М 3/00 (23) Приоритет. Гаеударатвеаай «ам«тат

СССР

66 ДВ«ан «365pkTll69 и ет«рнтй

Опубликовано 25.08.79. Бюллетень 3А 31

Дата опубликования описания 29.08.79 (53) УДК 620.162 (088.8) (72) Авторы изобретения

Л. А. Ярошевская и И. Г. Шерман

Научно-исследовательский и конструкторско-технологический институт эмалированного химического оборудования (71) Заявитель (54) СПОСОБ ИСПЫТАНИЯ КРИВОЛИНЕЙНЫХ ОБРАЗЦОВ

Изобретение относится к испытательной технике, в частности к способам испытания криволинейных образцов.

Известен способ испытания криволинейных образцов, заключающийся в том, что образец размещают на шаблоне и прикладывают нагруз. ку к концам образца в направлении кривизны tl).

Известен также способ испытания криволинейных образцов, заключающийся в том, что вдоль поверхности образца устанавливают профнлнрованные вкладыши и прикладывают нагрузку в направлении кривизны образца с помощью клинового элемента, воздействующего на вкладыши (21.

Этот способ является наиболее близким к изобретению по технической сущности и достигаемому результату.

Недостатком известных способов является невозможность создания сложного напряженного

20 состояния в образцах, имеющих форму незамкнутой оболочки двоякой кривизны.

Для обеспечения сложного напряженного состояния в образцах, имеющих форму незамкнутой оболочки двоякой кривизны,используют вкладыш с двумя выступами по их краям и устанавливают нх так, чтобы выступы были обращены ко дну оболочки.

На фиг. 1 дана схема осуществления предлагаемого способа; на фнг. 2 показан разрез

А — А на фиг. 1; на фиг. 3 — разрез Б — Б на фиг. 1.

Способ осуществляют следующим образом.

Вдоль поверхности образца 1, имеющего форму незамкнутой оболочки двоякой кривизны, устанавливают вкладыши 2 и 3 с выступами 4 по их краям, которые обращены ко дну оболочки, н упирают выступы в дно. Образец 1 размешают на опорах 5 и прикладывают нагрузку, вставляя между вкладышами 2 и 3 клиновой элемент 6 и перемещая его, например при помощи гибкого элемента 7, присоединенного через блок 8 к погружающему механизму (на чертеже не показан). При этом клиновой элемент

6 раздвигает вкладыш 2 и 3 и одновременно за счет трения обеспечивает давление выступов 4 на дно оболочки, Оболочка изгибается в двух взаимно перпендикулярных плоскостях в напоав681 пениях кривизны в ней создается сложное напряженное состояние. Соотношение напряжений по двум направлениям можно изменить,. меняя угол клинового элемента 6 и, соответственно, угол скоса вкладышей 2 и 3.

Способ может быть использован при исследовании прочности покрытий, нанесенных на оболочку, поскольку имитирует напряженное состояние отбортованных ими округленных поверхностях отверстий в днищах и крышках сосудов, на тарелках фланцев и т,п, Формула изобретения

Способ испытания криволинейнь х образцов, заключающийся в том, что вдоль поверхности

348

4 образца устанавливают профилированные вкладыши и прикладывают нагрузку в направлении кривизны образца с помощью клинового элемента, воздействующего на вкладыш, отличающийся тем, что, с целью обеспечения сложного. напряженного состояния в образцах, имеющих форму незамкнутой оболочки двоякой кривизны, используют вкладыш с двумя выступами по их краям и устанавливают их так, чтобы выступы были обращены ко дну оболочки.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР Р 382952, кл. 6 01 и 3/08, 1971.

2. Патент ФРГ И 1809492, кл. 42 К 34/01, 1968.
