Реферат

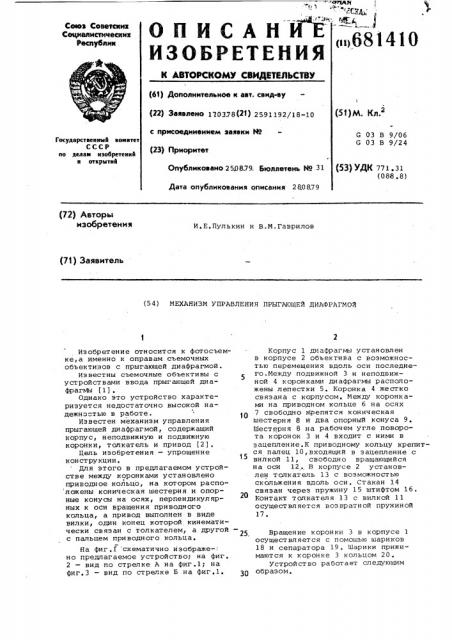

ОПИСАН

ИЗОБРЕТЕНИЯ

Саез Советскими

Социалистических

Республик

<>681410

К АВТОРСКОМУ СВИ ИТЕЛЬСТВУ (61) Дополнительное к авт. саид ву (22) Завалено 170378(21) 2 91192/18-10 с присоединением заявки Мо

1 (Я)М. Кл.

G 03 В 9/06

G 03 В 9/24

Государственный комитет

СССР мо деяан изобретений н открытий (23) Приоритет

Опубликовано 2508.79. Бюллетень Ио 31 (53) УДК 771.31 (088. 8) Дата опубликования описания 280879 (72) Авторы изобретения

И.Е.Пулькин и B.М.Гаврилов (71) Заявитель (54) МЕХАНИЗМ УПРАВЛЕНИЯ ПРЫГАЮЩЕЙ ДИАФРАГМОЙ

Изобретение относится к фотосъемке,а именно к оправам съемочных объективов с прыгающей диафрагмой.

Известны съемочные объективы с у ст рой ст в ами ввода прыг ающей ди афрагМы (1), Однако это устройство характеризуется недостаточно высокой надежностью в работе. 1О

Известен механизм управления прыгающей диафрагмой, содержащий корпус, неподвижную и подвижную коронки, толкатель и привод (2) .

Цель изобретения — упрощение конструкции.

Для этого в предлагаемом устройстве между коронками установлено приводное кольцо, на котором распо ложены коническая шестерня и опорные конусы на осях, перпендикулярных к оси вращения приводного кольца, а привод выполнен в виде вилки, один конец которой кинематически связан с толкателем/ а другой -25 с пальцем при води or о кольца.

На фиг . 1 схематично и зображено предлагаемое устройство; на фиг, 2 — вид по стрелке A на фиг.1; на фиг.3 — вид по стрелке Б на фиг.1. gp

Корпус 1 диафрагмы установлен в корпусе 2 объектива с возможностью перемещения вдоль оси последнего.Ìåæäó подвижной 3 и неподвижной 4 коронками диафрагмы расположены лепестки 5. Коронка 4 жестко связана с корпусом. Между коронками на приводном кольце 6 на осях

7 свободно крепятся коническая шестерня 8 и два опорный конуса 9.

Шестерня 8 на рабочем угле поворота коронок 3 и 4 входит с ними в зацепление. К приводному кольцу крепится палец 10,входящий в зацепление с вилкой 11, свободно вращающийся на оси 12. В корпусе 2 установлен толкатель 13 с возможностью скольжения вдоль оси. Стакан 14 связан через пружину 15 штифтом 16.

Контакт толкателя 13 с вилкой 11 осуществляется возвратной пружиной

17 °

Вращение коронки 3 в корпусе 1 осуществляется с помощью шариков

18 и сепаратора 19. Шарики прижимаются к коронке 3 кольцом 20.

Устройство работает следующим образом.

Рид.©

ЦНИИПИ Заказ 5083/43 Тираж 548 Подписное

Филиал ППП Патент, г.ужгород, ул,Проектная, 4

В момент подачи сигнала о закрытии диафрагмы толкатель 13 движется внутрь корпуса 2.

До выбора нужного значения. диафрагмы сопротивления движению механизма нет, и усилие от толкателя 13 через пружину 15 и стакан 14 разворачивает вилку 11. Пружина при этом не сжимается, а пружина 17 растягивается.В паз вилки входит палец

10 приводного кольца 6 и движется вместе с ним, обкатывая шестерню 8 и конусы 9 по неподвижной корон, ке 4, поворачивая подвижную коронку

3 на удвоенный угол и удвоенное линейное расстояние по сравнению с углом поворота и линейным расстоя нием поворотного кольца 6 и вилки

11 до нужного введения значения диафрагмы. После этого начинает сжиматься пружина 15, выбирая запас хода толкателя 13, требуемый для полного закрытия диафрагмы.

Уменьшение хода приводного кольца позволяет избежать заклинивание пальца 10 в вилке 11 при больших углах ее поворота и нежелательное удлинение вилки для создания требуемого передаточного отношения толкатель 13 — подвижная коронка 3.

Использование изобретения позволит уменьшить радиальные размеры оправы объектива с 64 до 40 мм при одновременном упрощении конструкции.

5 Формул а и з о бр ет ен и я

Механизм управления прыгающей диафрагмой, содержащий корпус, неподвижную и подвижную коронки, толкатель и привод, о т л и ч а ю— шийся тем, что, с целью упрощения конструкции, между коронками установлено приводное кольцо, на котором расположены коническая шестерня и опорные конусы на осях, I5 герпендикулярных к оси вращения приводного кольца, а привод выполнен в виде вилки, один конец которой кинематически связан с толкателем, а другой — с пальцем приводно2О го кольца.

Источники информации, принятые во внимание при экспертизе

1. Патент США Р 3589259, 95-64, онублик. 1971, 75 2. Урмахер Л.С. Оптика фотографических и аэрофотограмметрических приборов, Геодезиэдат, 1962, с.176-180.
