Элемент шифратора
Иллюстрации
Реферат

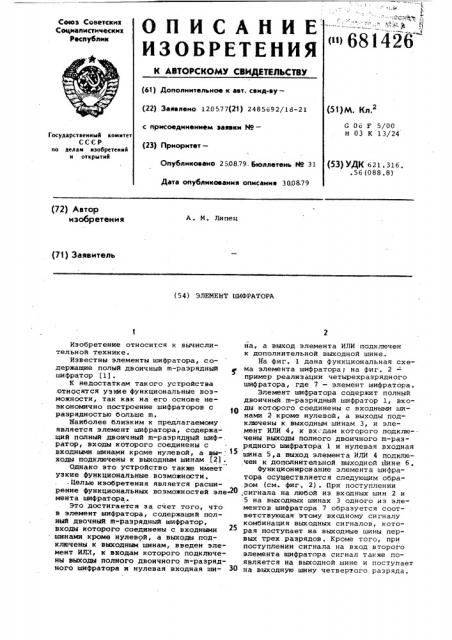

ОП ИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советскмк
Социалистических
Республик (61) Дополммтельмое к авт. свмд-ву— (22) Заявлено 1205.77(21) 2485692/18-21 (51)М. Кл.2
G Oo F 5/00
Н 03 К 13/24 с присоединением заявки Нов
Государстаенный комитет
СССР
II0 делам изобретений и открытий (23) Приоритет— (53) УДК 621. 316, .56 (088.8) Опубликовано 25.08.79 бюллетень HP 31
Дата опубликоваммя опмсаммв 3008.79 (72) Автор изобретения
А. М, Липец (71) Заявитель (54) ЭЛЕМЕНТ ШИФРАТОРА йа, а выход элемента ИЛИ подключен к дополнительной выходной шине.
На фиг. 1 дана функциональная схема элемента шифратора; на фиг ° 2 пример реализации четырехраэрядного шифратора, где 7 — элемент шифратора.
Элемент шифратора содержит полный двоичный m-разрядный шифратор 1, входы которого соединены с входными шинами 2 кроме нулевой, а выходы подключены к выходным шинам 3, и элемент ИЛИ 4, к входам которого подклю-чены выходы полного двоичного m-разрядного шифратора 1 и нулевая входная шина 5,а выход элемента ИЛИ 4 подклю,чен к дополнительной выходной шине 6
Функционирование элемента шифратора осуществляется следующим обра.ром (см. фиг, 2) . При поступлении ,сигнала на любой из входных шин 2 н .S на выходных шинах 3 одного из элементов шифратора 7 образуется соответствующая этому входному сигналу комбинация выходных сигналов, которая поступает на выходные шины первых трех разрядов. Кроме того, при поступлении сигнала на вход второго элемента шифратора сигнал также по.является на выходной шине и поступает на выходную шину четвертого разряда.
Изобретение относится к вычислительной технике.
Известны элементы шифратора, содержащие полый двоичный m-разрядный шифратор (1).
К недостаткам такого устройства отнocятся узкие функциональные возможности, так как на его основе неэкономично построение шифраторов с разрядностью больше m.
Наиболее близким к предлагаемому является элемент шифратора, содержащий полный двоичный m-разрядный шиф-. ратор, входы которого соединены с входными шинами кроме нулевой, а вы-; 15 ходы подключены к выходным шинам (2}.
Однако это устройство также имеет узкие функциональные возможности.
-Целью изобретения является расширение функциональных возможностей эле 20 мента шифратора.
Это достигается за счет того, что в элемент шифратора, содержащий полный двочный m-разрядный шифратор, входы которого соединены с входными шинами кроме нулевой, а выходы подключены к выходным шинам, введен элемент ИЛИ, к входам которого подключены выходы полного двоичного m-разрядного шифратора и нулевая входная ши- 30
-,ее ..;- о
<" 681426
681426
Формула изобретения
Элемент шифратора, содержащий полный двоичный m-разрядный шифратор, входы которого соединены с входными шинами кроме нулевой, а выходы . подключены к выходным шин;.м, о т л ич а ю шийся тем, что, с целью расширения функциональных возможностей, в него введен элемент ИЛИ, к входам которого подключены выходы полного двоичного m-разрядного шифраФиг 2
Составитель B. Чачанидзе
Редактор Н. Хлудова Техред С.Мигай Корректор Е. Лукач
Заказ 5086/44 Тираж 780 Подписное
ЦНИИПИ Государственного комитета СССР
llo делам изобретений и открытий
113035, Москва, Ж-35, Раушская наб., д. 4/5
Филиал ППП Патент, г. Ужгород, ул. Проектная, 4
2
2
2
2 тора и нулевая входная шина, а выход элемента ИЛИ подключен к дополнительной выходной шине.
Источники информации, принятые во внимание при экспертизе
1. Майоров С. A . и др. ПринципыЮ органи зации цифровых машин . Л., t4aшиностроение", 1974, с. 162, 2. Потемкин И. С. Функциональные узлы на потенциальных элементах . h1,, 10 "Энергия, 1976, с. 61, рис. 46.
