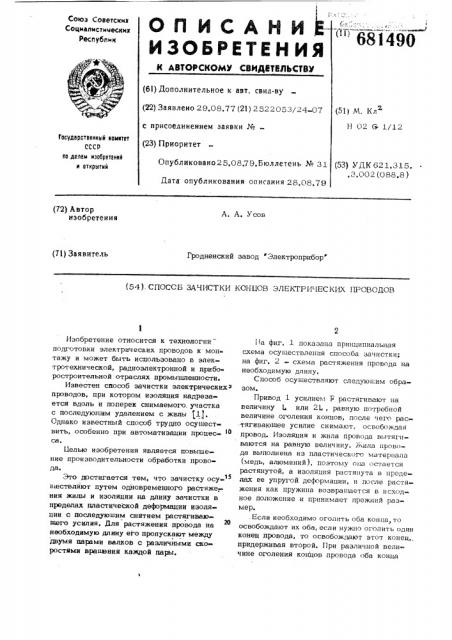

"" 68 l 490

Союз Советских

Социалистимеских

Республик (6l) Дополнительное к авт. свид-ву (22) Заявлено 29.08.77 (2l) 2522053/24 07 с присоединением заявки № (23) Приоритет

Опубликовано 25.08 79,Бюллетень № 31

Дата опубликования описания 28,08.79 (51) М. Кл

Н 02 G 1/12

Государственный комитет

СССР оо делам изооретений и открытий (53) УДК 621.315,,3.002 (088.8) (72) Автор изобретения

А, А. Усов (71) Заявитель

ГРодненский завод Электроприбор (54). СПОСОБ ЗАЧИСТКИ KCHUOB ЭЛЕКТРИ -1ЕСКИХ ПРОВОДОВ

Изобретение относится к технологии подготовки электрических проводов к мон» тажу и может быть использовано в электротехнической, радиоэлектронной и прибо ростроительной отраслях промышленности.

Известен способ зачистки электрических проводов, при котором изоляция надрезается вдоль и поперек снимаемого участка с последукнцим удалением с жилы (1).

Однако известный способ трудно осуществить, особенно при автоматизации процес- О са

Белью изобретения является повышение производительности обработки провода.

+ro достигается тем, что зачистку осу>5 ществляют путем одновременного растяжения жилы и изоляции на длину зачистки в пределах пластической деформации изоляции с последующим снятием растягивающего усилия. Для растяжения провода иа необходимую длину его пропускают между двумя парами валков с различными скоростями вратцвния каждой пары.

IIa фиг. 1 показана принципиальная схема осуществления способа зачистки; на фиг. 2 - схема растяжения провода на необходимую длину.

Способ осуществляют следуюц. им образом.

Привод 1 усилием Р растягивают на величину или 2L, равную потребной величине оголения концов, после чего растягивающее усилие снимают, освобождая провод. Изоляция и жила провода вытягиваются на равную величину. Жила провода выполнена из пластического материала (медь, алюминий), поэтому она остается растянутой, а изоляция растянута в нределах ее упругой деформации, и после растяжения как пружина возвращается в исходное положение и принимает прежний размер. ,Если необходимо оголить оба конца,то освобождают их оба, если нужно оголить один конец провода, то освобождают этот конец,. придерживая второй. При различной величине оголения концов провода оба конца

68149 освобождают неодновременно, выбирая задержку по фазе освобождения концов экспериментально, в зависимости QT необходимой разницы величины оголения концов провода. При растяжении жила провода утоняется несушественно, так как в изоляции да растяжения жила расположена не строго по прямой, и с изгибами, поэтому при растяжении ее удлинение происходит преимущественно за счет выборки изгибов.

Например, на длине 150 мм и диаметре жилы 0,5 мм утояение составляет всего

0,01 мм при общей величине оголения концов провода, равной 8 мм.

При разделке провода, поступаюшего с бунта, зачистку его мерных кусков осушествляют следующим образом.

Провод 1 поступает c áóíòà 2, его растягивают перед отрезкой в размер путем пропускания между двумя парами валков

3, 4 и 5, 6, при этом второй паре валков сообшают скорость врашения большую, чем скорость врашения первой пары. Изза разницы скоростей пар валков провод

1 проходит между ними, растягивается и так как скорость подачи его велика (4 м/с) растянутыми поступает BB от рубку между валком 6 и мерным дискоМ

7 с ножами 8. После отрубки мерный прозо вод поступает в емкость для сбора и на пути в эту емкость изоляция, будучи. ос» вобожденной, возврашается (упруго деформируется) в исходный до растяжения размер, равномерно оголяя концы провода.

4

Чтобы избежать пережима провода, валки 3, 5 и мерный диск 7 выполнены из унругого фрикционного материала, например резины. Разница скоростей врашения пар валков подбирается передаточным от« ношением шестерни 9 и зубчатых венцов

10 и 11. Для равного оголения обоих концов провода на выходе провода после резки установлен фрикционный ролик 12.

Эффективность применения предлагаемого способа заключается в том, что он позволяет заметно увеличить производительность зачистки, сделать ее безотходной, упростить ее и реализовать в устройстве.

Формула изобретения

1. Способ зачистки концов электрических проводов от изоляции, о т л и ч аю ш и и с я тем, что, с целью повышения производительности, зачистку осушествляют путем одновременного растяжения жилы и изоляции на длину зачистки в пределах пластической деформации изоляции с последуюшим снятием растягиваюшего усилия, 2.Способпоп. 1, отличаюшийся тем, что провод пропускают между парами валков с различными скоростями врашения каждой пары.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР, 34 284084, кл. Н 02 (ю.1/12, 1968.

881490

Составитель Н. Кухарева

Редактор Е. Полионова Техред М. Петко Корректор С. Шекмар

Заказ 5100/48 Тираж 857 Поддисно е

1 НИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП Патент, г. Ужгород, ул. Проектна, 4
