Реферат

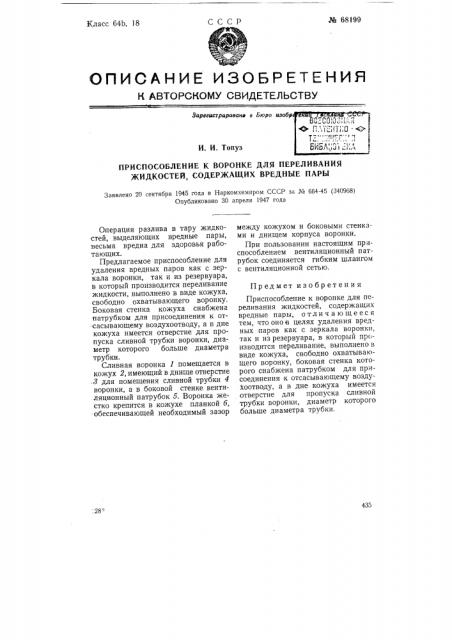

№ 68199

СССР

Класс 64b, 18

GIHHCAHME ИЗОБр КтКНИя

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зарегистрировано в Бюро изобр

И. И. Топуз

ПРИСПОСОБЛЕНИЕ К ВОРОНКЕ ДЛЯ ПЕРЕЛИВАНИЯ

ЖИДКОСТЕЙ, СОДЕРЖАЩИХ ВРЕДНЫЕ ПАРЫ

Заявлено 20 сентября 1945 года в Наркомхимпром СССР за № 664-45 (340968) Опубликовано 30 апреля 1947 года между кожухом и боковыми стенками и днищем корпуса воронки.

При пользовании настоящим приспособлением вентиляционный патрубок соединяется гибким шлангом с вентиляционной сетью.

Предмет изобретения

435

Операция разлива в тару жидкостей, выделяющих вредные пары, весьма вредна для здоровья работающих.

Предлагаемое приспособление для удаления вредных паров как с зеркала воронки, так и из резервуара, в который производится переливание жидкости, выполнено в виде кожуха, свободно охватывающего воронку.

Боковая стенка кожуха снабжена патрубком для присоединения к отсасывающему воздухоотводу, а в дне кожуха имеется отверстие для пропуска сливной трубки воронки, диаметр которого больше диаметра трубки.

Сливная воронка 1 помещается в кожух 2, имеющий в днище отверстие

-3 для помещения сливной трубки 4 воронки, а в боковой стенке вентиляционный патрубок 5. Воронка жестко крепится в кожухе планкой 6, -обеспечивающей необходимый зазор

Приспособление к воронке для переливания жидкостей, содержащих вредные пары, о тл и ч а ю щ е е с я тем, что онов целях удаления вредных паров как с зеркала воронки, так и из резервуара, в который производится переливание, выполнено в виде кожуха, свободно охватывающего воронку, боковая стенка которого снабжена патрубком для присоединения к отсасывающему воздухоотводу, а в дне кожуха имеется отверстие для пропуска сливной трубки воронки, диаметр которого больше диаметра трубки.
