Способ получния вискозы для кордного волокна

Способ получния вискозы для кордного волокна

Иллюстрации

Показать все

Реферат

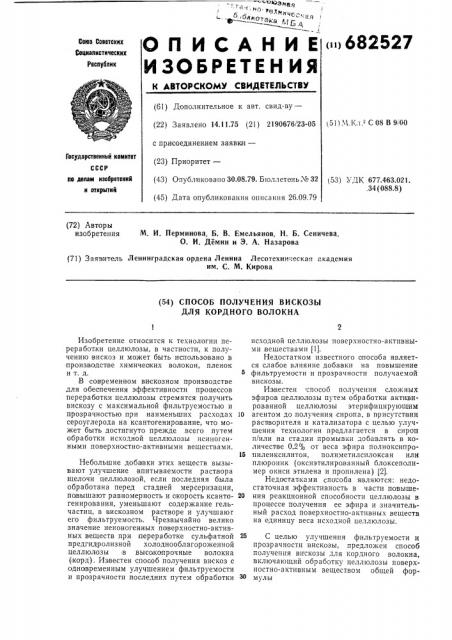

изноя но. тет (1<) ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву— (22) Заявлено 14.11.75 (21) 2190676/23-05 151).Ч.Кл. C 08 B 9iGO с присоединением заявки— (23) Приоритет—

Государственный комитет по делам изобретений и открытий (43) Опубликовано 30.08.79. Б10ллетвнь:4 32 53) УДК 677.463.021. . 34 (088.8) (45) Дата опубликования описания 26.09.79 (72) Авторы изобретения

М. И. Пермииова, Б. В. Емельянов, Н. Б. Сеничева, О. И. Демин и Э. А. Назарова

{71) Заявитель Ленинградская ордена Ленина Лесотехническая академия им. С. М. Кирова (54) СПОСОБ ПОЛУЧЕНИЯ ВИСКОЗЫ

ДЛЯ КОРДНОГО ВОЛОКНА

Изобретение относится к технологии переработки целлюлозы, в частности, к получению вискоз и может быть использовано в производстве химических волокон, пленок и т. д.

В современном вискозном производстве для обеспечения эффективности процессов переработки целлюлозы стремятся получить вискозу с максимальной фильтруемостью и прозрачностью при наименьших расходах сероуглерода на ксантогенирование, что может быть достигнуто прежде .всего путем обработки исходной целлюлозы неиногенными поверхностно-активными веществами.

Небольшие доба вки этих веществ вызывают улучшение впитываемости раствора щелочи целлюлозой, если последняя была обработана перед стадией мерсеризации, повышают равномерность и скорость ксантогенирования, уменьшают содержание гельчастиц, в вискозном растворе и улучшают его фильтруемость. Чрезвычайно велико значение неионогенных поверхностно-активных веществ при переработке сульфатной предгидролизной холоднооблагороженной целлюлозы в высокопрочные волокна (корд). Известен способ получения вискоз с одновременным улучшением фильтруемости и прозрачности последних путем обработки исходной целлюлозы поверхностно-активными,веществами (1).

Недостатком известного способа является слабое влияние добавки на повышение фильтруемости и прозрачности получаемой вискозы.

Известен способ получения сложных эфиров целлюлозы путем обработки активированной целлюлозы этерифицируюшим

10 агентом до,получения, сиропа, в присутствии распворителя и катализатора с целью улучшения технологии предлагается в сироп и/или на стадии промывки добавлять в количестве 0,2% от веса эфира полиоксипро15 пиленксилитон, полиметилсилоксан или плюроник (оксиэтилированный блоксеполимер окиси этилена и пропилена) (2).

Недостатками способа являются: недостаточная эффективность в части повыше20 ния реакционной способности целлюлозы в процессе получения ее эфира и значительный расход поверхностно-акти вных веществ на единицу веса исходной целлюлозы.

25 С целью улучшения фильтруемости и прозрачности вискозы, предложен способ получения вискозы для кордного волокна, включающий обработку целлюлозы поверхностно-активным веществом общей формулы

682527

Пример 1.:Предгидролизную холоднооблагороженную целлюлозу обрабатывают сиптаком,,в заданном количестве от веса целл юл оз ы.

Расход, о о от веса целлюлозы

Лктпвирую„-!а я активиру.осеродобавя гцая гле от гцелочь добавка УглеРод прозрачность, % время замедления фильтрации, сек

90 !Э

90 !3

90, 13

90, 13

90 13

90 13 !

СО 13

110 13

120 : 13 !

Спитак

67

72

82 !

1 0

82

95 бесконечность

16п бесконечность

182 !

»

П.>иороиик

Без добавк

Таблица 2

Бремя замедления фильтрации, сек

|, Прозра B!ocTb,,и я

9С

13

90

0,35

Использование предлагаемого способа получения вискозы по сра внени!о с известным способом дает снижение расхода сероуглерода, вводимого IB процессе ксантогенирования, не менее чем на 10% при одновременном повышении прозрачности вискозы более, чем в четыре раза; павышении фильтруемости вискозы более, чем в два раза; снижении расхода активирующей добавки на 40% и более; резкое повышение эконо- 25 мичности процесса получения вискозы с одновременным улучшением качества последней; упрощение операций хранения, транспортировки и подготовки использования активирующей,добавки.

30 (RCONHCH2CH2O (CHyCH2O) „) (СО (МН2) 2) т> где R — С!иН2! — С!вНзз, п=4 —;

m = 26 — 28, в количестве 0,05 — 0,35% от веса целлюлозы с последующей сушкой целлюлозы 1—

2 ч при 105 — 120 С, мерсеризацией, ксантогенированием, растворением ксантогената целлюлозы и фильтрацией полученного раствора.

С 0.-0

0,10Ñ

С.153

0,2 б

С,36С

С,205 ! 2Г\, отсх тствз ст

0Tc1 тствует !

Обработку производят в нормальных условиях разбрызгиванием вещества на поверхность целлюлозы и последующим ее высуши!ванием при 105 С в течение часа.

Пример 2. Предгидролизную холоднооблагоро>ксн!!ую целлюлозу обрабатывают и

Расход, % от веса целлюлозы

1 с .итак сероуглсрод и,слочь

Формула изобретения

Способ получения вискозы для кордного волокна обработкой целлюлозы поверхност- 35

Используемое поверхностно-активное вещество представляет собой клатратное соединение. Общее название соединения — сипта к.

В табл. 1 приведены свойства обработанной,вискозы.

Таблица 1

Свойства полученной вискозы сиптаком аналогично примеру 1. Обработанную целлюлозу сушат при 120 С в течение 2 час.

Результаты обработки приведены в табл. 2. но-активным веществом с последующими мерсеризацией и ксантогенированием, растворением ксантогената целлюлозы и фильтрацией полученного раствора, о тл и ч а ю щи и ся тем, что, с целью улучшения фильтруемости и прозрачности вискозы, в качестве поверхностно-активного вещества иапользуют соединения общей формулы (RC0NHICH2CH О (СН2СН20) „) (СО (1х! Н2) 2)

R — С ioH2! — С !вНз„; п = 4 —,6; т == 26 28, в количсстве 0,05 — 0,35% от веса целлюлозы, а после обработки целлюлозу сушат

1 — 2 ч при 105 — 120 С.

682527

Составитель Т. Мартинская

Техред Н. Строганова

Корректор С. Файн

Редактор Р. Антонова

Заказ 762/973 Изд. № 489 Тираж 591 Подписное

НПО «Поиск» Государственного комитета СССР по делам изобретений и открытий

113035, Москва, 7К-35, Раушская наб., д. 4/5

Тип, Харьк. фил. пред, «Патент>

Источники информации, принятые во внимание при экспертизе:

1. Авторское свидетельство СССР № 362029, кл. С 08 В 3/06, 1973.

2. Патент Англии № 1271118, кл. В 5В, оп блик 1972
