Реферат



Оц682628

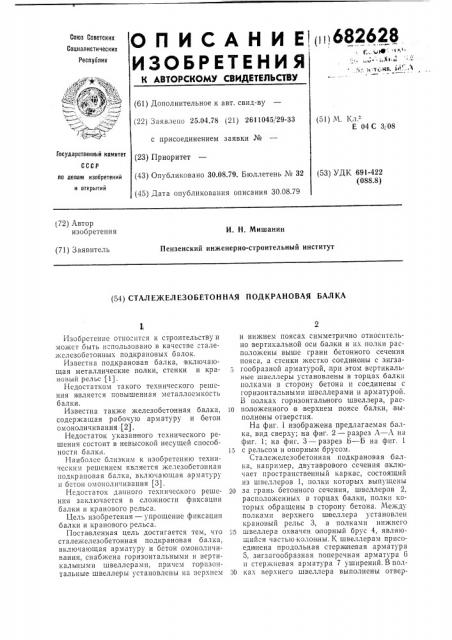

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) дополнительное к авт. свил-ву (22) Заявлено 25.04.78 (21) 2611045/29-33 с присоединением заявки № (23) Приоритет (43) Опубликовано 30.08.79. Бюллетень № 32 (45) Дата опубликования описания 30.08.79 (51) М. 1хл, -

Е 04С 3,,08

Государственный комитет (53) УДК 691-422 (088.8) по делам изобретений и открытий (72) Автор изобретения

И. Н. Мишанин

Пензенский инженерно-строительный институт (71) Заявитель (54) СТАЛЕЖЕЛЕЗОБЕТОННАЯ ПОДКРАНОВАЯ БАЛКА

1, Изобретение относится к строительству и может быть использовано в качестве сталежелезобетонных подкрановых балок.

Известна подкрановая балка, включающая металлические полки, стенки и крановый рельс (1).

Недостатком такого технического решения является повышенная металлоемкость балки.

Известна также железобетонная балка, содержащая рабочую арматуру и бетон омоноличивания (2).

Недостаток указанного технического решения состоит в невысокой несущей способности балки.

Наиболее близким к изобретению техническим решением является железобетонная подкрановая балка, включающая арматуру и бетон омоноличивания (3).

Недостаток данного технического решения заключается в сложности фиксации балки и кранового рельса.

Цель изобретения — упрощение фиксации балки и кранового рельса.

Поставленная цель достигается тем, что сталежелезобетонная подкрановая балка, включающая арматуру и бетон омоноличивания, снабжена горизонтальными и вертикальными швеллерами, причем го рнзо тальные швеллеры установлены на верхнем и нижнем поясах симметрично относительно вертикальной оси балки и их полки расположены выше грани бетонного сечения пояса, а стенки жестко соединены с зигзагообразной арматурой, .при этом вертикальные швеллеры установлены в торцах балки полками в сторону бетона и соединены с горизонтальными швеллерами и арматурой.

Б полках горизонтального швеллера, paclo положенного в верхнем поясе балки, выполнены отверстия.

На фиг. 1 изображена предлагаемая балка, вид сверху; на фиг. 2 — разрез А — А на фиг. 1; на фиг. 3 — разрез b — Б на фпг. 1

15 с рельсом и опорным брусом.

Сталежелезобетонная подкрановая балка, например, двутаврового сечения включает пространственный каркас, состоящий из швеллеров 1, полки которых выпущены

20 за грань бетонного сечения, швеллеров 2, расположенных в торцах балки, полки которых обращены в сторону бетона. Между полками верхнего швеллера установлен крановый рельс 3, а полками нижнего швеллера охвачен опорный брус 4, являющийся частью колонны. К швеллерам присоединена продольная стержневая арматура

5, зигзагообразная поперечная арматура 6 и стержневая арматура 7 уширений. В пол30 ках верхнего швеллера выполнены отвер682628

-- 2

Ф

Рыг ..т

Фиг. 2

Составитель И. Бондарук

Техред А. Камышникова Корректор И. Позняковская

Редактор T. Кузьмина

Заказ 1792/9 Изд. № 494 Тираж 822 Подписное

НПО «Поиск» Государственного комитета СССР по делам изобретений и открытий

113035, Москва, )К-35, Раушскаи наб., д. 4/5

Типография, пр. Сапунова, 2 стия 8 для установки элементов 9 крепления, фиксирующих положение рельса по вертикали и прижимающих его к основанию.

Такое выполнение балки позволяет упростить фиксацию балки и кранового рельса.

Формула изобретения

1. Сталежелезобетонная подкрановая балка, включающая арматуру и бетон омоноличивания, о тл и ч а ю щ а я с я тем, что, с целью упрощения фиксации балыки и кранового рельса, она снабжена горизонтальными и вертикальными швеллерами, причем горизонталыные швеллеры установлены на верхнем и нижнем поясах симметрично относительно вертикальной оси балки и их полки расположены выше грани бетонного сечения пояса, а стенки жестко соединены с зигзагообразной арматурой, при этом вертикальные ш веллеры установлены в торцах балки полками в сторону бетона и соединены с горизонтальными швеллерами и арма.> турой.

2. Балка по п. 1, о тл и ч а ю щ а я с я тем, что в полках горизонтального швеллера, расположенного в верхнем поясе балки, выполне ны отверстия.

I0 Источники информации, принятые во внимание при экспертизе

1. Беленя Е. И. Металлические конструкции. М., Стройиздат, 1973, с. 424, рис. XV.1.

2. Байков В. Н. и Сигалов В. Е. Железо15 бетонные конструкции. М., Госстройиздат, 1976, с. 473 — 477.

3. Сигалов В. Е. Железобетон|ные конструкции. М., Госстройиздат, 1960, с. 320, рис. 159.
