Реферат

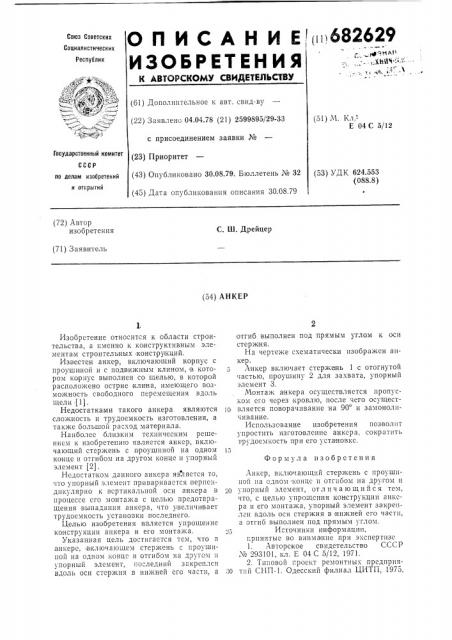

О П И С А Н И Е, (».682629

Союз Советских

Социалистических

Республик

„ -чнМ1 ,«Xhg». Х .pi ч;

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (б1) Дополнительное к авт. свпд-ву (22) Заявлено 04.04.78 (21) 2599895/29-33 с присоединением заявки № (51) М. Кл. -

Е 04 С 5/12 по делам изобретений (43) Опубликовано 30.08.79. Бюллетень № 32 (53) УДК 624.553 (088.8) н открытий (45) Дата опубликования описания 30.08.79 (72) Автор изобретения

С. Ш, Дрейцер (71) Заявитель (54) АНКЕР

Формула изобретения

Государственный комитет

Приоритет

Изобретение относится к области строительства, а именно к конструктивным элементам строительных конструкций.

Известен анкер, включающий корпус с проушиной и с подвижным клином, в котором ко р11ус выполнен со щелью, в которой расположено острие клина, имеющего возможность свободного перемещения вдоль щели (1).

Недостатками такого анкера являются сложность и трудоемкость изготовления, а также большой расход материала.

Наиболее близким техническим решением к изобретению является анкер, включающий стержень с проушиной на одном конце и отгибом на другом конце и упорный элемент (2).

Недостатком данного анкера является то, что упорный элемент приваривается перпендикулярно к вертикальной оси анкера в 20 процессе его монтажа с целью предотвращения выпадання анкера, что увеличивает трудоемкость установки последнего.

Целью изобретения является упрощение кочструкции анкера и его монтажа. )5

Указанная цель достигается тем, что в анкере, включающем стержень с проушиной на одном конце и отгибом на другом li упорный элемент, последний закреплен вдоль оси стержня в ни кней его части, à 0 отгиб выполнен под прямым углом к оси стержня.

На чертеже схематически изображен анкер.

Анкер включает стержень 1 с отогнутой частью, проушину 2 для захвата, упорный элемент 3.

Монтаж анкера осуществляется пропуском его через кровлю, после чего осуществляется поворачивание на 90 и замонолпчивание.

Использование изобретения позволит упростить изготовление анксра. сократить трудоемкость при его установке.

Анкер, Вклlочаlо!цпй стержень с пpo) øliпой па одном конце и отгнбом на другом и упорный элемент, от л и ч а ю шийся тем, что, с целью упрощения конструкции анкера и его монтажа, упорный элемент закреплен вдоль оси стержня в нижней его части, а отгиб выполнен под прямым углом.

Источники информации, гринятые во внима нпе при экспертизе

1. Авторское свидетельство СССР № 293101, кл. E 04 С 5/12, 1971.

2. Типовой гроект ремонтных предприятий С1-1П-1. Одесский филиал ЦИТП, 1975, 682629
