Реферат



-14%32687

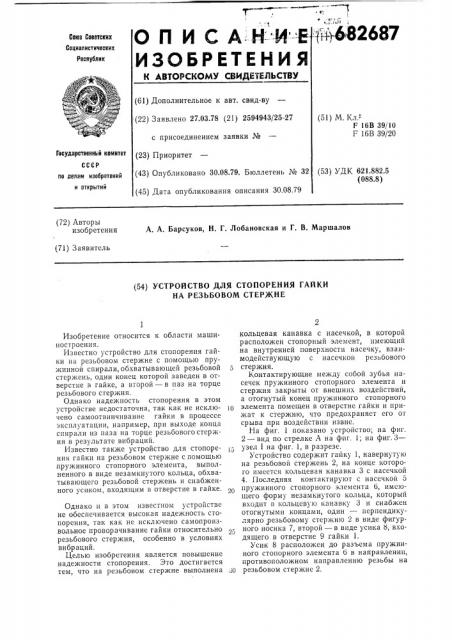

0 П И C А:Н- -И - Е

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 27.03.78 (21) 2594943/25-27 с присоединением заявки № (23) Приоритет (43) Опубликовано 30.08.79. Бюллетень № 32 (45) Дата опубликования описания 30.08.79 (51) М. Кл.е

F 16B 39/10

F 16B 39/20

Государственный комитет (53) УДК 621,882.5 (088.8) ло делам изобретений и открытий (72) Авторы изобретения

А. А. Барсуков, Н. Г. Лобановская и Г. В. Маршалов (71) Заявитель (54) УСТРОЙСТВО ДЛЯ СТОПОРЕНИЯ ГАЙКИ

HA РЕЗЬБОВОМ СТЕРЖНЕ

Изобретение относится к области машиностроения.

Известно устройство для стопорения гайки на резьбовом стержне с помощью пружинной спирали, обхватывающей резьбовой 5 стержень, один конец которой заведен в отверстие в гайке, а второй — в паз на торце резьбового стержня.

Однако надежность стопорения в этом устройстве недостаточна, так как не исклю- ip чено самоотвинчивание гайки в процессе эксплуатации, например, при выходе конца спирали из паза на торце резьбового стержня в результате вибраций.

Известно также устройство для стопорения гайки на резьбовом стержне с помощью пружинного стопорного элемента, выполненного в виде незамкнутого кольца, обхватывающего резьбовой стержень и снабженного усиком, входящим в отверстие в гайке.

Однако и в этом известном устройстве не обеспечивается высокая надежность стопорения, так как не исключено самопроизвольное проворачивание гайки относительно резьбового стержня, особенно в условиях вибраций.

Целью изобретения является повышение надежности стопорения. Это достигается тем, что на резьбовом стержне выполнена зо кольцевая канавка с насечкой, в которой расположен стопорный элемент, имеющий на внутренней поверхности насечку, взаимодействующую с насечкои резь бового стержня.

Контактирующие между. собой зубья насечек пружинного стопорного элемента и стержня закрыты от внешних воздействий, а отогнутый конец пружинного стопорного элемента помещен в отверстие гайки и прижат к стержню, что предохраняет его от срыва при воздействии извне.

На фиг. 1 показано устройство; на фиг.

2 — вид по стрелке А на фиг. 1; на фиг.3— узел 1 на фиг. 1, в разрезе.

Устройство содержит гайку 1, навернутую на резьбовой стержень 2, на конце которого имеется кольцевая канавка 3 с насечкой

4. Последняя контактируют с насечкой 5 пружинного стопорного элемента 6, имеющего форму незамкнутого кольца, который входит в кольцевую канавку 3 и снабжен отогнутыми концами, один — перпендикулярно пезьбовому стержню 2 в виде фигурного носика 7, второй — в виде усика 8, входящего в отверстие 9 гайки 1.

Усик 8 расположен до разъема пружинного стопорного элемента 6 в направлении, противоположном направлению резьбы на резьбовом стержне 2. 682687

t 3

Устройство работает следующим образом.

Гайка 1 наворачивается на резьбовой стержень 2 до заданных размеров. Предварительно совмещая усик 8 пружинного опорного элемента 6 с отверстием 9 и разжав незамкнутое кольцо за усик 8 и фигурный носик 7, пружинный стопорный элемент б заводится в кольцевую канавку 3 стержня 2. 10

Гайка 1 удерживается до самоотвинчивания на резьбовом стержне 2 усиком 8 пружинного стопорного элемента 6, находящимся в отверстии 9. В свою очередь движению усика 8 вокруг резьбового стержня

2 препятствуют зубья насечек 4 и 5.

При перемещении усика 8 в сторону разьема незамкнутого кольца последнее сжимается в кольцевой канавке 3 резьбового стержня 2, способствуя контакту зубьев насечек 4, 5. При перемещении усика 8 в противоположную от разъема сторону незамкнутое кольцо разжимается, ухудшая контакт зубьев насечек 4, 5. 25

Для снятия гайки с резьбового стержня 2 незамкнутое кольцо разжимается за усик

8 и фигурный носик 7 и выводится из кольцевой канавки 3 и отверстия 9 гайки 1. Освобожденная от стопорения гайка 1 выворачивается с резьбового стержня 2.

Формула изобретения

1. Устройство для стопорения гайки на резьбовом стержне с помощью пружинного стопорного элемента, выполненного в виде незамкнутого кольца, обхватывающего резьбовой стержень и имеющего усик, входящий в отверстие в гайке, о т л и ч а ю щ е еся тем, что, с целью повышения надежности стопорения, на резьбовом стержне выполнена кольцевая канавка с насечкой, в которой расположен стопорный элемент, имеющий на внутренней стороне насечку, взаимодействующую с насечкой резьбового стержня.

2. Устройство по п. 1, отличающееся тем, что усик пружинного стопорного элемента расположен со стороны, противоположной направлению резьбы.

682687

Фиг. 2

Составитель И. Малюга

Корректор О. Даиишева

Редактор В. Левятов

Типография, пр. Сапунова, 2

Заказ 2113/16 Изд. ¹ 517 Тираж 1139 Подписное

НПО «Поиск» Государственного комитета СССР по делам изобретений и открытий

113035, Москва, 7К-35, Раушская наб., д. 4/5
