Усилитель-формирователь прямоугольных импульсов

Усилитель-формирователь прямоугольных импульсов

Иллюстрации

Показать все

Реферат

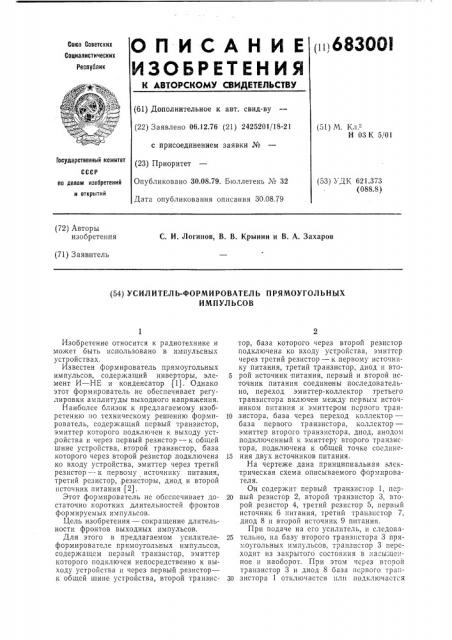

(1 ц 883OOI

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВЙДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 06.12.76 (21) 2425201/18-21 с присоединением заявки № (23) Приоритет

Опубликовано 30.08.79, Бюллетень ¹ 32

Дата опубликования описания 30.08.79 (51) М. Кл.Н 03 К 5/01

Государственный комитет (53) УДК 621.373 (088.8) па делам изобретений и открытий (72) Авторы изобретения

С. И. Логинов, В. В. Крынин и В. А. Захаров (71) Заявитель (54) УСИЛИТЕЛЬ-ФОРМИРОВАТЕЛЬ ПРЯМОУГОЛЬНЫХ

ИМПУЛЬСОВ

Изобретение относится к радиотехнике и может быть использовано в импульсных устройствах.

Известен формирователь прямоугольных импульсов, содержащий инверторы, элемент И вЂ” HE и конденсатор (1). Однако этот формирователь не обеспечивает регулировки амплитуды выходного напряжения.

Наиболее близок к предлагаемому изобретению по техническому решению формирователь, содержащий первый транзистор, эмиттер которого подключен к выходу уст,ройства и через первый резистор — к общей шине устройства, второй транзистор, база которого через второй резистор подключена ко входу устройства, эмиттер через третий резистор — к первому источнику питания, третий резистор,,резисторы, диод и второй источник питания (2).

Этот формирователь не обеспечивает достаточно коротких длительностей фронтов формируемых импульсов.

Цель изобретения — сокращение длительности фронтов выходных импульсов.

Для этого в предлагаемом усилителеформирователе прямоугольных импульсов, содержащем первый транзистор, эмиттер которого подключен непосредственно к выходу устройства и через первый, резистор— к общей шине устройства, второй транзистор, база которого через второй резистор подключена ко входу устройства, эмиттер через третий резистор — к первому источнику питания, третий транзистор, диод и вто5 рой источник питания, первый и второй источник питания соединены последовательно, переход эмиттер-коллектор третьего транзистора включен между первым источником питания и эмиттером первого тран1О зистора, база через переход коллектор— база первого транзистора, коллектор— эмиттер второго транзистора, диод, анодом подключенный к эмиттеру второго транзистора, подключена к общей точке соедине15 ния двух источников питания.

На чертеже дана принципиальная электрическая схема описываемого формирователя.

Он содержит первый транзистор 1, пер20 вый резистор 2, второй транзистор 3, второй резистор 4, третий резистор 5, первый источник б питания, третий транзистор 7, диод 8 и второй источник 9 питания.

При подаче на его усилитель, и следова25 тельно, на базу второго транзистора 3 прях:оугольных импульсов, транзистор 3 переходит из закрытого состояния в насыщенное и наоборот. При этом через второй транзистор 3 и диод 8 база первого трапЗО зистора 1 отключается пли подключается

683001

Составитель А, Горбачев

Техред А. Камышникова

Корректор Л. Тарасова

Редактор В. Дибобес

Заказ 1785/8 Изд. № 495 Тираж 1060 Подписное

НПО «Поиск» Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 к общей шине источников 6 и 9 питания.

Первый транзистор 1, работая в режиме усиления по схеме с общей базой, отличающейся повышенным быстродействием, регулирует ток базы третьего транзистора 7 и тем самым стабилизирует амплитуду выходного импульса. Он же (транзистор 1) форсирует режим переключения третьего транзистора 7 в моменты формирования фронтов выходного импульса. Диод 8 компенсирует падение напряжения на переходных транзисторах 1, 3, чем способствует сокращению длительности фронтов выходных импульсов и стабилизации их амплитуды в широком диапазоне нагрузок. В результате на выходе усилителя-формирователя возникает напряжение, равное по величине потенциалу шины источника 6 питания и стабилизированное в широком диапазоне токов нагрузки. Регулированием источника 6 питания обеспечивается задание уровней и контроль их с помощью, вольтметра постоянного тока.

Формула изобретенияУсилитель-формирователь прямоугольных- импульсов, содержащий первый транзистор, эмиттер которого подключен непосредственно к выходу устройства и через первый резистор — к общей шине устройства, второй транзистор, база которого че5 рез второй резистор подключена к входу устройства, эмиттер через третий резистор — к первому источнику питания, третий транзистор, диод и второй источник питания, отличающийся тем, что, с целью

10 сокращения длительности фронтов выходных импульсов, первый и второй источники питания соединены последовательно, переход эмиттер — коллектор третьего транзистора включен между первым источником

15 питания и эмиттером .первого транзистора, база через переход коллектор — база первого транзистора, коллектор — эмиттер второго транзистора, диод, анодом подключенный к эмиттеру второго транзистора, под20 ключена к общей точке соединения двух источников питания.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

25 № 734583, кл. Н 03 К 5/153, 1972.

2. Авторское свидетельство СССР № 307505, кл. Н 03 К 5/01, 1969.
