Реферат

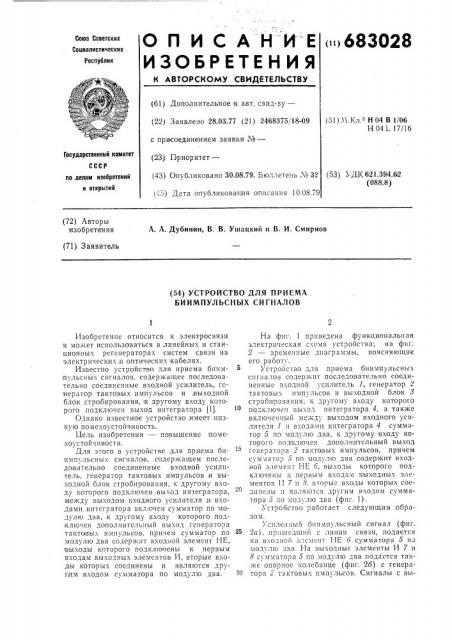

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

1683028

Союз Советских

Социалистических

Республик

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-sy— (22) Заявлено 28.03.77 (21) 2468375/18-09 с присоединением заявки ¹â€” (23) Приоритет— (43) Опубликовано 30.08,79. Бюллетень ¹ 32 (45) Дата опубликования описания 10.08.79 (51),х1.Кл.2 H 04 В 1/06

Н 041 17/16

Государствеииый комитет

СССР (53) УДК 621.394.62 (088.8) ло .делам изебретеиий и открытий (72) Авторы изобретения

А. A. Дубинин, В. В, Ушацкнй и В. И. Смирнов (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ПРИЕМА

БИИМПУЛЬСНЪ|Х СИГНАЛОВ

Изобретение относится к электросвязи и может использоваться в линейных и станционных регенераторах систем связи на электрических,и оптических кабелях.

Известно устройство для приема биимпульсных сигналов, содержащее последовательно соединенные входной усилитель, генератор тактовых импульсов и выходной блок стробирования, к другому входу которого подключен выход интегратора (1).

Однако известное устройство, имеет,низкую помехоустойчивость.

Цель изобретения — повышение помехоустойчивости.

Для этого в устройстве для приема биимпульсных сигналов, содержащем последовательно соединенные входной усилитель, генератор тактовых импульсов .и выходной блок стробирования, к другому входу которого подключен выход интегратора, между выходом входного усилителя и входами интегратора вкл очен сумматор по модулю два, к другому входу которого подключен дополнительный выход генератора тактовых импульсов, причем сумматор по модулю два содержит входной элемент НЕ, выходы которого подкл|очены к первым входам выходных элементов И, вторые ВхОды которых соединены и являются другим входом сумматора по модулю два.

На фиг. 1 приведена функпиональная электрическая схема устройства; на фнг.

2 — временные диаграммы, поясняющие его работу.

Устройство для приема биимпульсных сигналов содержит последовательно соединенные входной усилитель 1, генератор 2 тактовых импульсов и выходной блом 8 стробирования, к другому входу которого подключен выход интегратора 4, а также включенный между выходом входного усилителя 1 и входамII интегратора 4 сумматор 5 по модулю,два, к другому входу которого подключен дополнительный выход генератора 2 тактовых импульсов, причем сум.латор 5 по модулю два содержит вход.ной элемент НЕ 6, выходы которого подключены к первым входам выходных элементов И 7 и 8, вторые входы которых соединены и являются другим входом сумматора 5 по модулю два (фпг. 1).

Устройство работает следующим образом.

Усиленный бнимпульсный сигнал (фпг.

2а), пришедший с линии связи, подается на входной элемент НЕ 6 сумматора 5 по модулю два. На выходные элементы И 7 и

8 сумматора 5 по модулю два подается также опорное колебание (фиг. 2б) с генеразо тора тактовых импульсов. Сигналы с вы683028 ходов элементов И 7 и 8 (фиг. 2в и 2г) пода ются н а инте гр а тор 4.

С выхода интегратора 4 напряжение (фиг. 2д и 2е) подается на выходной блок

8 стробирования, на который поступают также короткие импульсы (фиг. 2ж, 2з и

2и) от генератора 2 тактовых импульсов.

Блок 8 стробирования принимает решение о приеме «1» или «О» передаваемой информации (фиг. 2к). ! о

Благодаря .включению сумматора 5 по модулю два устройство определяет функцию,взаимной корреляции входного и опорного сигналов, обеспечивая, таким образом. потенциальную помехоустойчивость. i5

Формула изобретения

1. Устройство для приема биимпуль"".ных сигналов, содержащее, последовательно соединенные входной усилитель, генератор тактовых импульсов и выходной блок стробирования, к другому входу которого подключен выход интегратора, о т л и ч а ющ е е с я reM, что, с целью повышения домехоустойчивости, между выходом входного усилителя и входами интегратора включен сумматор по модулю два, к другому входу которого подключен дополнительный выход генератора тактовых импульсов.

2. Устройство по п. 1, отличающееся тем, что сумматор по модулю два содержит входной элемент НЕ, выходы которого подключены к первым входам выходных элементов И, вторые входы которых соединены и являются другим входом сумматора по модулю два.

Источник информации, принятый во внимание при,экспертизе:

1. Автор ское свидетельство СССР № 253115, кл. Н 04 1 1/10, 1968.

683028

Вх.7

Вх. 2, Вх. 7д

Вх. 2п.Вых 3, ! !

Г (Вых В

Вых.ь", Вых.7, Вых. В, Вых. >р! ! !! ! !! ((1

Вых t

Вых sÄ (!! !

Вых д!! !

Г ь П

Ьк. 7л

Вых Вп! (! ! ! !

Вых.9! ! !

Вых 17 (« 2
