Реферат



стз1 с . . 1

)Я Р т а тч н

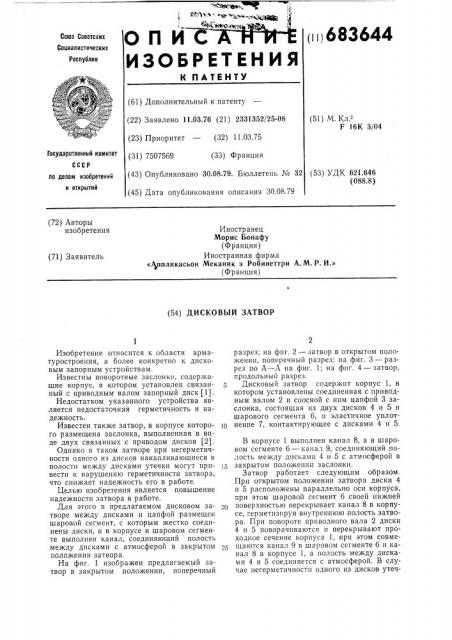

ОП И С

ИЗОБРЕТЕНИЯ (i ц 683644

Союз Советских

Социалистических

Республик

К ПАТЕНТУ (61) Дополнительный к патенту (22) Заявлено 11.03.76 (21) 2331352/25-08 (23) Приоритет — (32) 11.03.75 (31) 7507569 (33) Франция (43) Опубликовано 30.08.79. Бюллетень ¹ 32 (45) Дата опубликования описания 30.08.79 (51) М. Кл а

F 16К 3/04

Государственный комитет (53) УДК 621.646 (088.8) по делам изобретений и открытий (72) Авторы изобретения

Иностранец

Морис Бонафу (Франция) Иностранная фирма

«Аппликасьон Меканик э Робинеттри А. М. P. Ис» (Франция) (71) Заявитель (54) ДИСКОВЫЙ ЗАТВОР

Изобретение относится к области арматуростроения, а более конкретно к дисковым запорным устройствам.

Известны поворотные заслонки, содер>кащие корпус, в котором установлен связанный с приводным валом запорный диск (1).

Недостатком указанного устройства является недостаточная герметичность и надежность.

Известен также затвор, в корпусе которого размещена заслонка, выполненная в виде двух связанных с приводом дисков (2).

Однако в таком затворе при негерметичности одного из дисков накапливающиеся в полости между дисками утечки могут привести к нарушению герметичности затвора, что снижает надежность его в работе.

Целью изобретения является повышение надежности затвора в работе.

Для этого в предлагаемом дисковом затворе между дисками и цапфой размещен шаровой сегмент, с которым жестко соединены диски, и в корпусе и шаровом сегменте выполнен канал, соединяющий полость между дисками с атмосферой в закрытом положении затвора.

На фиг. 1 изображен предлагаемый затвор в закрытом положении, поперечный разрез; на фпг. 2 — затвор в открытом положении, поперечный разрез; на фпг. 3 — разрез по А — Л на фиг. 1; на фиг. 4 — затвор, продольный разрез.

Дисковый затвор содержит корпус 1, в котором установлены соединенная с приводным валом 2 и соосной с нпм цапфой 3 заслонка, состоящая пз двух дисков 4 и 5 и шарового сегмента 6, и эластичное уплот ð нение 7, контактирующее с дисками 4 и 5.

В корпусе 1 выполнен канал 8, а в шаровом сегменте 6 — канал 9, соединяющий полость между дисками 4 и 5 с атмосферой в

15 закрытом положении заслонки.

Затвор работает следующим образом.

При открытом положении затвора диски 4 и 5 расположены параллельно оси корпуса, при этом шаровой сегмент 6 своей нижней поверхностью перекрывает канал 8 в корпусе, герметизируя внутреннюю полость затвора. При повороте приводного вала 2 диски

4 и 5 поворачиваются и перекрывают проходное сечение корпуса 1, при этом совмещаются канал 9 в шаровом сегменте 6 и канал 8 в корпусе 1, а полость между дискамп 4 и 5 соединяется с атмосферой. В случае егерметпчностп одного из дисков утеч683644 ки через канал 8 корпуса 1 удаляются из полости между дисками 4 и 5.

Такое выполнение устройства позволяет повысить надежность его в работе.

Формула изобретения

Дисковый затвор, содержащий корпус, внутри которого установлена заслонка, состоящая из двух дисков, соединенных с приводным валом и цапфой, отличающийся тем, что, с целью повышения надежности, между дисками и цапфой размещен шаровой сегмент, с которым жестко соединены диски, и в корпусе и шаровом сегменте выполнен канал, соединяющий полость между д дисками с атмосферой в закрытом положении затвора.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

Ip № 40б482, кл. F 16К 3/04, 1976.

2. Патент СССР № 17959, кл. F 16К 3/02, 1929.

683644

Рог. 4

Составитель Д. Курдасов

Техред Н. Строганова

Редактор О, Юркова

Корректор P. Беркович

Типография, пр. Сапунова, 2

Заказ 2655/1 Изд. № 658 Тираж 1139 Подписное

НПО «Поиск» Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5
