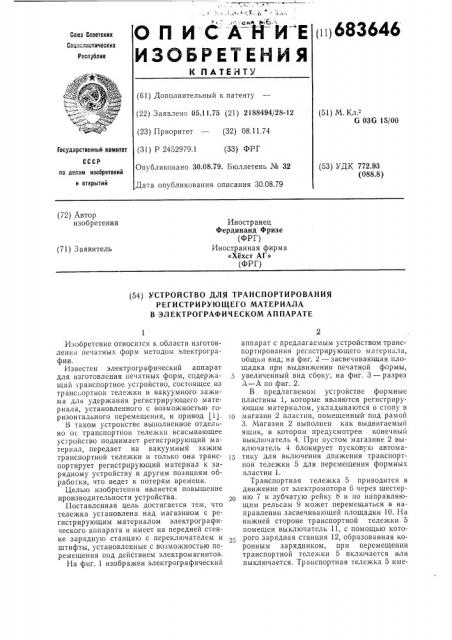

ОП ИСАЙИ Е

ИЗОБРЕТЕНИЯ пщ 683646

Союз Советских

Сацнслистических

Республик

R ПАТЕкзТУ (61) Дополнительный к патенту (22) Заявлено 05.11.75 (21) 2188494/28-12 (23) Приоритет — (32) 08.11.74 (31) P 2452979.1 (33) ФРГ

Опубликовано 30.08.79. Бюллетень № 32

Дата опубликования описания 30.08.79 (51) М. Кл.е

G 03G 15/00

Государственный комитет (53) УДК 772.93 (088.8) по лелем изобретений и открытий (72) Автор изобретения

Иностранец

Фердинанд Фризе (ФРГ) Иностранная фирма

«Хехст АГ» (ФРГ) (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ТРАНСПОРТИРОВАНИЯ

РЕГИСТРИРУЮЩЕГО МАТЕРИАЛА

В ЭЛЕКТРОГРАФИЧЕСКОМ АППАРАТЕ

Изобретение относится к области изготовления печатных форм методом электрографии.

Известен электрографический аппарат для изготовления печатных форм, содержащий транспортное устройство, состоящее из трансьортнои тележки и вакуумного зажима для удержания регистрирующего материала, установленного с возможностью горизонтального перемещения, и привод (1). io

В таком устроистве выполненное отдельно от транспортнои тележки всасывающее устройство поднимает регистрирующий материал, передает на вакуумный зажим транспортной тележки и только она транс- 15 портирует регистрирующий материал к зарядному устройству и другим позициям обработки, что ведет к потерям времени.

Целью изобретения является повышение производительности устройства.

Поставленная цель достигается тем, что тележка установлена над магазином с регистрирующим материалом электрографического аппарата и имеет на передней стенке зарядную станцию с переключателем и штифты, установленные с возможностью перемещения под действием электромагнитов.

На фиг. 1 изображен электрографический аппарат с предлагаемым устройством транспортирования регистрирующего материала, общин вид; на фиг. 2 — засвечивающая площадка при выдвижении печатной формы, увеличенный вид сбоку; на фиг. 3 — разрез

A — А по фиг. 2.

В предлагаемом устройстве формные пластины 1, которые являются регистрирующим материалом, укладываются в стопу в магазин 2 пластин, помещенный под рамой

3. Магазин 2 выполнен как выдвигаемый ящик, в котором предусмотрен конечньш выключатель 4. При пустом магазине 2 выключатель 4 блокирует пусковую автоматику для включения движения транспортной тележки 5 для перемещения формных пластин 1.

Транспортная тележка 5 приводится в движение от электромотора 6 через шестерню 7 и зубчатую рейку Ь и по направляющим рельсам 9 может перемещаться в направлении засвечивающей площадки 10. На нижней стороне транспортной тележки 5 помещен выключатель 11, с помощью которого зарядная станция 12, образованная коронным зарядником, при перемещении транспортной тележки 5 включается или выключается. Транспортная тележка 5 име683646 ет на нижней стороне вакуумную пласпшу

13, которая связана с вакуумным насосом (не показан). С помощью вакуумной пластины 13 формная пластина 1 транспортируется на засвечивающую площадку 10.

Как показано на фиг. 2 и 3, засвечивающая площадка 10 имеет путевое сдвигающее устройство для засвеченных формных пластин 1 с двумя пазами 14, проходящими вдоль засвечивающей площадки 10, в кото- 10 рые входят выдвижные штифты 15 при движении транспортной тележки 5 над засвечивающей площадкой 10. Транспортная тележка 5 может иметь два или несколько штифтов 15, которые могут перемещаться по высоте посредством электромагнита 16.

К засвечивающей площадке 10 примыкает транспортер 17 для перемещения засвеченной формной пластины 1 к другим позициям. 20

Устройство работает следующим образом.

После включения аппарата транспортная тележка 5 берет из магазина 2 верхнюю формную пластину 1 с помощью вакуумной пластины 13. После присасывания формной пластины 1 к вакуумной пластине 13 транспортная тележка 5 немного поднимается над магазином 2 и с помощью мотора 6 перемещается в направлении к засвечивающей площадке 10 и опускается на нее. Отключается вакуум пластины 13 и формная пластина 1 опускается на засвечивающу10 площадку 10, где удерживается так>кс вакуумом. Транспортная тележка 5 возвращается в исходное положение, при этом вакуумная пластина 13 включает выключатель 11, которым включается зарядная станция 12, и при обратном движении транспортной тележки 5 формная пластина 40

1 электростатически заряжается. Когда транспортная тележка 5 доходит до исходного положения, зарядная станция 12 выключается и производится экспонирование формной пластины 1. По окончании процесса экспонирования транспортная тележка 5 вновь выезжает из своего исходного положения с новой формной пластиной 1, при этом одновременно выдвигаются вниз посредством электромагнита 16 штифты 15, чтобы войти в продольные пазы 14 в засвечивающей площадке 10. Штифты 15, двигаясь в пазах 14, сдвигают проэкспонированную формную пластину 1 на транспортер

17, а ее место на засвечивающей площадке

10 занимает новая формная пластина. Весь цикл повторяется.

Формула изобретения

1. Устройство для транспортирования регистрирующего материала в электрографическом аппарате, содержащее тележку с вакуумной пластиной, установленную с возможностью горизонтального перемещения, и привод, отл ич а ющееся тем, что, с целью повышения производительности, тележка установлена над магазином с регистрирующим материалом электрографического аппарата и имеет на передней стенке зарядную станцию с переключателем и штифты, установленные с возмо>кностью перемещения под действием электромагнитов.

2. Устройство по и. 1, отл и ч а ю щ ее с я

1ем, что тележка установлена на направляющих и имеет привод, включающий зубчатое колесо и рейку, расположенную параллельно направляющим.

Источники информации, принятые во внимание при экспертизе

1. Патент ФРГ № 1597858, кл. G 03G

15/00, опубл. 1967.
