Iii) 683649

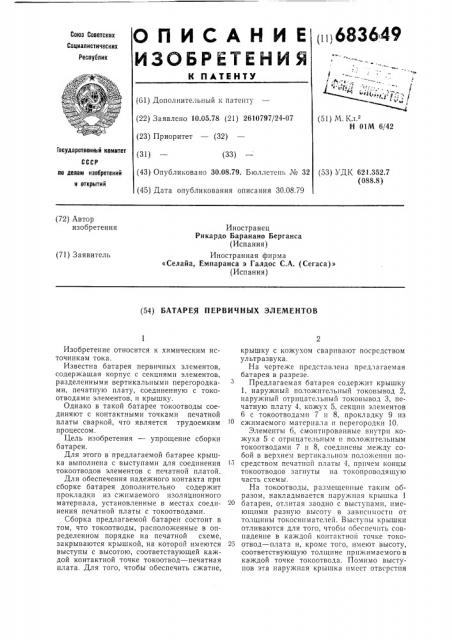

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К ПАТЕНТУ

Союз Советских

Социалистических

Республик ч.»..

Ф чч

Г ч

/ (61) Дополнительный к патенту (22) Заявлено 10.05.78 (21) 2610797/24-07 (23) Приоритет — (32) (51) М. Кл

Н 01М 6/42

Государственный комитет (31) (33) (43) Опубликовано 30.08.79. Бюллетеш. № 32 (45) Дата опубликования описания 30.08.79 (53) УД1 621.352.7 (088.8) по делам изобретений и открытий (72) Автор изобретения

Иностранец

Рикардо Баранано Берганса (Испания) Иностранная фирма

«Селайа, Емпаранса э Галдос С.А. (Сегаса)» (Испания) (71) Заявитель (54) БАТАРЕЯ ПЕРВИЧНЫХ ЭЛЕМЕНТОВ

Изобретение относится к химическим источникам тока.

Известна батарея первичных элементов, содержащая корпус с секциями элементов, разделенными вертикальными перегородками, печатную плату, соединенную с токоотводами элементов, и крышку.

Однако в такой батарее токоотводы соединяют с контактными точками печатной платы сваркой, что является трудоемким процессом.

Цель изобретения — упрощение сборки батареи.

Для этого в предлагаемой батарее крышка выполнена с выступами для соединения токоотводов элементов с печатной платой.

Для обеспечения надежного контакта при сборке батарея дополнительно содержит прокладки из сжимаемого изоляционного материала, установленные в местах соединения печатной платы с токоотводами.

Сборка предлагаемой батареи состоит в том, что токоотводы, расположенные в определенном порядке на печатной схеме, закрываются крышкой, на которой имеются выступы с высотою, соответствующей каждой контактной точке токоотвод †печатн плата. Для того, чтобы обеспечить сжатие, крышку с кожухом сваривают посредством ультразвука.

На чертеже представлена предлагаемая батарея в разрезе.

Предлагаемая батарея содержит крышку

1, наружный положительный токовывод 2, наружный отрицательный токовывод 3, печатную плату 4, кожух 5, секции элементов

6 с токоотводами 7 и 8, прокладку. 9 из сжимаемого материала и перегородки 10.

Элементы 6, смонтированные внутри кожуха 5 с отрицательным п положительным токоотводами 7 и 8, соединены между собой в верхнем вертикальном положении посредством печатной платы 4, причем концы токоотводов загнуты на токопроводящую часть схемы.

На токоотводы, размещенные таким образом, накладывается наружная крышка 1

20 батареи, отлитая заодно с выступами, имеющими разную высоту в зависимости от толщины токоснимателей. Выступы крышки отливаются для того, чтобы обеспечить совпадение в каждой контактной точке токо25 отвод — плата и, кроме того, имеют высоту, соответствующую толщине прижимаемого в каждой точке токоотвода. Помимо выступов эта наружная крышка имеет отвсрстия

683649

Составитель И. Ивановская

Техред А. Камышникова Корректор Л. Орлова

Редактор Н. Коляда

Заказ 2114/19 Изд. Ка 530 Тираж 923 Подписное

НПО «Поиск» Государственного комитета СССР по делам изобретений и открытий

113035, Москва, )К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 для выхода наружных токоотводов из батареи. Плата 4 установлена на перегородках 8.

Формула изобретения

1. Батарея первичных элементов, содержащая корпус с секциями элементов, разделенными вертикальными перегородками, печатную плату, соединенную с токоотводами элементов, и крышку, о т л и ч а ющ а я с я тем, что, с целью упрощения сборки, крышка выполнена с выступами для соединения токоотводов элементов с печатной платой.

2. Батарея по п. 1, отличающаяся тем, что, с целью обеспечения надежности сборки, она дополнительно содержит прокладки из сжимаемого электроизоляцпонного материала, установленные в ме .тах

10 соединения печатной платы с токоотводлчи.
