Реферат

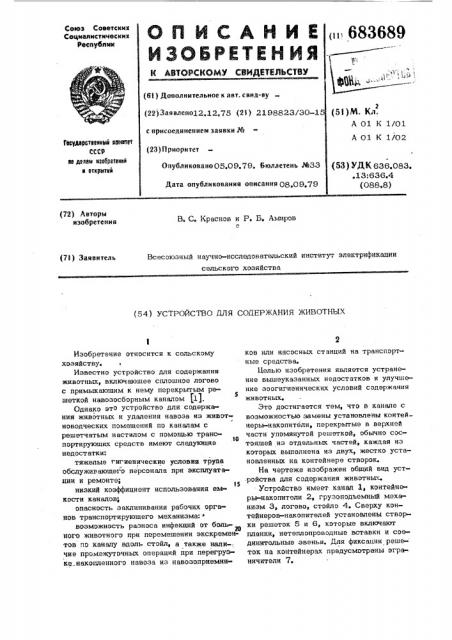

Союз Советски к

Социалистических республик

< 683689 (Sl ) Дополнительное к авт. санд-ву (22)Заивлено12.12.75 (2l) 2198823/30 1 с присоединением заявки И (23) Приоритет

Опубликовано 05.09.79, Бтоллетень МЗЗ

Дата опубликования описания 08,09.79 (51) М. Кл .

А 01 К 1/01

А 01 К 1/02 явсудаРстаакньй кйвпат

СССР ка далем каабратакка в аткриткй (53) УДК 636 083,13:636.4 (088,8) (72) Авторы изобретения

В. С. Краснов и P. Б. Амиров е (7i) Заявитель

Всесоюзный научно-исследовательский институт электрификации сельского хозяйства (54) УСТРОЙСТВО ДЛЯ СОДЕРЖАНИЯ ЖИВОТНЫХ

Изобретение относится к сельскому хозяйству, Известно устройство для содержания животных, включающее сплошное логово с примыкатощим к нему перекрытым решеткой навозосборным каналом (11.

Однако это устройство для содержания животных и удаления навоза из животноводческих помещений по каналам с решетчатым настилом с помощью транспортирующнх средств имеют следутощие недостатки: тяжелые гигиенические условия трупа обслуживающего персонала при эксплуатации и ремонте;

15 низкий коэффициент использования емкости каналов опасность заклинивания рабочкх органов транспортирующего механизма возможность разноса инфекций от больного животного при перемещении экскрементов по каналу вдоль стойл, а также нали-, чие промежуточных операций при перегрузке. накопленного навоза из навозоприемников или насосных станций на транспортные средства.

11елью изобретения является устранение вышеуказанных недостатков и улучшение зоогигиенических условий содержания животных

Это достигается тем, что в канале с возможностью замены установлены контейнеры-накопители, перекрытые в верхней части упомянутой решеткой, обычно состоящей из отдельных частей, каждая из которых выполнена из двух, жестко установленных на контейнере створок.

На чертеже изображен общий вид устройства для содержания животных.

Устройство имеет канал 1, контейнеры-накопители 2, грузоподьемный механизм 3, логово, стойло 4. Сверху контейнеров накопителей установлены створки решеток 5 и 6, которые включают планки, нетеплопроводные вставки и соединительные звенья. Для фиксации реше- ток на контейнерах предусмотрены ограничители 7.

683689

ПНИИПИ Заказ 5 166! 1 Тираж 755 Подписное

Филиал ППП Патент", r. Ужгород, ул. Проектная, 4

Работает устройство для содержания животных следующим образом.

При постановке животного на стойло

4 кал и моча через щели решетчатого настила попадают в контейнер-накопитель

2. По мере заполнения контейнера экскрементами снимают решетки 5 и 6, затем грузоподъемным механизмом 3 устанавливают контейнер на платформу транспортного средства для вывозки IID месту назначения, а на освободившееся место устанавливают очищенный и продезинфицированный контейнер-накопитель 2.

Ф ормул а изобретения

1 Устройство для содержания животных„включающее сплошное логово с примыкающим к нему перекрытым решеткой навозосборным каналом, о т л ич а ю щ е е с я тем, что, с целью улучшения зоогигиенических условий содержания животных, в канале с возможностью замены установлены контейнеры-накопители, перекрытые в верхней части упомянутой решеткой.

2. Устройство по и. 1, о т л и ч а ющ е е с я тем, что решетка состоит из

1© отдельных частей, каждая из которых выполнена из двух, жестко установленных на контейнере створок.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР.

34 191950 кл. Д 01К/02, 196З.
