Реферат



+4 a i.

< Ж8381 1

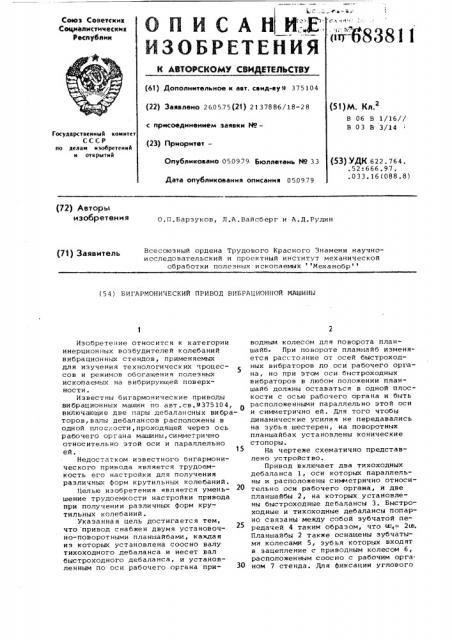

ОПИCАНИХ, ИЗОБРЕТЕНИЯ

Союз Советскид

Социалистических

Республик (61) Дополнительное к авт. свид-ву 9 375104 (22) Заявлено 2605.75(21) 2137886/18-28 с присоединением заявки Ио— (23) Приоритет—

Опубликовано 0 5 0 9 7 9. Бюллетень М 3 3

Дата опубликования описания 05,09.79 (51)М. Кл.

В 06 В 1/16//

В 03 В 3/14

Государственный квинтет

СССР но делам нзобретеннй н отнрытнй (53) УДК 622. 764. .52:666.97. .033.16(088.8) (72) Авторы изобретения

О.П.Барзуков, Л.A Âàéñáåðã и А.Д.Рудин

71) З яв „ Всесоюзный ордена Трудового Красного Знамени научно( исследовательский и проектный институт механической обработки полезных ископаемых Механобр (5 4 ) БИГАРМОНИЧЕСКИИ ПРИВОД ВИБРАЦИОННОИ МАШИНЫ

Изобретение относится к категории инерционных возбудителей колебаний вибрационных стендов, применяемых для изучения технологических чроцес5 сов и режимов обогащения полезных ископаемых на вибрирующей поверхности.

Известны бигармонические приводы вибрационных машин по авт.св.9375104, включающие две пары дебалансных вибраторов, валы дебалансов расположены в одной плос. ости, проходящей через ось рабочего органа машины, симметрично относительно этой оси и параллельно ей.

Недостатком известного бигармонического привода является трудоемкость его настройки для получения различных форм крутильных колебаний.

Целью изобретения является уменьшение трудоемкости настройки привода при получении различных форм крутильных колебаний.

Укаэанная цель достигается тем, что привод снабжен двумя установочно-поворотными планшайбами, каждая иэ которых установлена соосно валу тихоходного дебаланса и несет вал быстроходного дебаланса, и установленным по оси рабочего органа приводным колесом для поворота планшайб. При повороте планшайб изменяется расстояние от осей быстроходных вибраторов до оси рабочего органа, но при этом оси быстроходных вибраторов в любом положении планшайб должны оставаться в одной плоскости с осью рабочего органа и быть расположенными параллельно этой оси и симметрично ей. Для того чтобы динамические усилия не передавались на зубья шестерен, на поворотных планшайбах установлены конические стопоры.

На чертеже схематично представлено устройство.

Привод включает два тихоходных дебаланса 1, оси которых параллельны и расположены сим етрично относительно оси рабочего органа, и две планшайбы 2, на которых установлены быстроходные дебалансы 3. Быстроходные и тихоходные дебалансы попарно связаны между собой зубчатой передачей 4 таким образом, что <и„= 2ш.

Планшайбы 2 также оснащены зубчатыми колесами 5, зубья которых входят в зацепление с приводным колесом 6, расположенным соосно с рабочим орга. ном 7 стенда. Для фиксации углового

Формула изобретения. Составитель Г.Боровицкий

Редактор A.Ìóðàäÿí Техред H.ÁàáóðKà Корректор E,Ëóêà÷

Заказ 5187/6 Тираж 585 Подписное

ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж- 35, Раушская наб.,д.4/5

Филиал ППП Патент, г.ужгород, ул.Проектная,4

68381 положения планшайбы 2 на ней имеется конический стопор 8, а на корпусе

9 — дугообраэно расположенные конические гнезда.

Привод работает следующим образом.

От электродвигателей (на чертеже не показаны), установленных под рабочим opraном 7, приводятся во вращение валы 0 тихоходных дебалан-! сов 1, которые в свою очередь посредством зубчатой передачи передают 10 вращение быстроходным дебалансам 3.

Зубчатые колеса 5 и 6 во время работы стенда остаются ненагруженными, так как неуравновешенные динамические усилия воспринимаются ко,ническими стопорами 8, связывающими планшайбы с рабочим органом 7.

При перенастройке стенда на новый режим стопоры 8 вынимают из гнезд, приводное колесо 6 вручную повора 20 чивают на необходимый угол и стопоры закрепляют в других гнездах . При

4 этом планшайбы 2 поворачиваются вместе с закрепленными на них быстроходными дебалансами 3, но оси быстроходных дебалансов остаются в одной плоскости с осью рабочего органа 7, а эа счет изменения взаимного расположения дебалансов относительно оси рабочего органа меняются амплитуда и угол сдвига фаз гармоник.

Бигармонический привод вибрационной машины по авт. св. 9 375104, отличающийся тем, что, с целью уменьшения трудоемкости его настройки для получения разяичных

Форм крутильных колебаний, привод снабжен двумя установочно-поворотными планшайбами, каждая из которых установлена соосно валу тихоходного дебаланса и несет вал быстроходного дебаланса, и установленным по оси рабочего органа приводным колесом для поворота планшайб.
