Реферат



СССР

Класс 7е, б № 68385

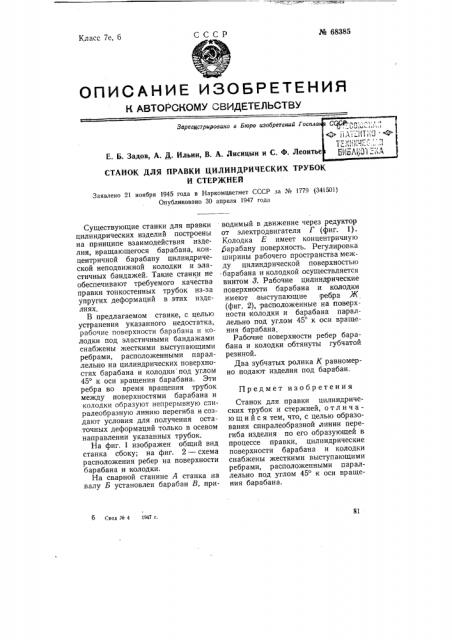

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зарегистрировано s Бюро изобретений Госпоа

E. Б. Задов, А. Д. Ильин, В. А. Лисицын и С. Ф. Леонтье

СТАНОК ДЛЯ ПРАВКИ ЦИЛИНДРИЧЕСКИХ ТРУБОК

И СТЕРЖНЕЙ

Заявлено 2I ноября 1945 года в Наркомцветмет СССР за № 1779 (341501) Опубликовано 30 апреля 1947 года

Предмет изобретения

6 Свод в 4 1947 г.

Существующие станки для правки цилиндрических изделий построены на принципе взаимодействия изделия, вращающегося барабана, концентричной барабану цилиндрической неподвижной колодки и эластичных бандажей. Такие станки не обеспечивают требуемого качества правки тонкостенных трубок из-за упругих деформаций в этих изделиях.

В предлагаемом станке, с целью устранения указанного недостатка, рабочие поверхности барабана и колодки под эластичными бандажами снабжены жесткими выступающими ребрами, расположенными параллельно на цилиндрических поверхностях барабана и колодки под углом

45 к оси вращения барабана. Эти ребра во время вращения трубок между поверхностями барабана и колодки образуют непрерывную спиралеобразную линию перегиба и создают условия для получения остаточных деформаций только в осевом направлении указанных трубок.

На фиг. 1 изображен общий вид станка сбоку; на фиг. 2 — схема расположения ребер на поверхности барабана и колодки.

На сварной станине А станка на валу Б установлен барабан В, приводимый в движение через редуктор от электродвигателя Г (фиг. 1).

Колодка Е имеет концентричную рарабану поверхность. Регулировка ширины рабочего пространства между цилиндрической поверхностью . барабана и колодкой осуществляется винтом 3. Рабочие цилиндрические поверхности барабана и колодки имеют, выступающие ребра Ж (фиг. 2), расположенные на поверхности колодки и барабана параллельно под углом 45 к оси вращения барабана.

Рабочие поверхности ребер барабана и колодки обтянуты губчатой резиной.

Два зубчатых ролика К равномерно подают изделия под барабан.

Станок для правки цилиндрических трубок и стержней, о т л и ч аю шийся тем, что, с целью образования спиралеобразной линии перегиба изделия по его образующей в процессе правки, цилиндрические поверхности барабана и колодки снабжены жесткими выступающими ребрами, расположенными параллельно под углом 45 к оси вращения барабана.
