Устройство для монтажа и демонтажа крупногабаритных штампов

Устройство для монтажа и демонтажа крупногабаритных штампов

Иллюстрации

Показать все

Реферат

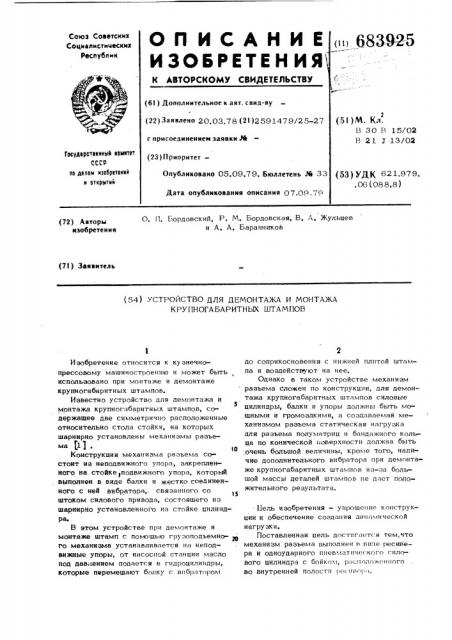

ОП ИСАНИ Е

И ЗОБРЕТЕ Н ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалмстимеских

Реслублмк

683925 (61) Дополнительное к авт. свид-ву (22) Заявлено 20.03,78 (21)2591479/25-27 с присоединением заявки М (23) Приоритет—

Опубликовано 05.09.79. Бюллетень М 33

Дата Опубликования описания 07.09.79 (51) М. Кл.

В 30 В 15/02

B 21 У 13/02

Государственный койнтет

ССС9 но делам нзобретеннй н открытнй (53) УДК 621,979.

06(088 8) О. П. Еордовский, P. М. Бордовская, B. А. Жульцев и А. А. Баранников (72) Авторы изоб рете и и я (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ДЕМОНТАЖА И МОНТАЖА

КРУПНОГАБАРИТНЪ|Х ШТАМПОВ

Изобретение относится к ку знечнопрессовому машиностроению и может быть использовано при монтаже и демонтаже крупногабаритных штампов.

Известно устройство для демонтажа и

5 монтажа крупногабаритных штампов, сс . держащее две симметрично расположенные относительно стола стойки, на которых шарнирно уста новле н ы ме ха ни зм ы р а зъема f11

Конструкция механизма разъема состоит из неподвижного упора, закрепленного на стойкетподвижного упора, который выполнен в виде балки и жестко соединенного с ней вибратора,, связанного со штоком силового привода, состоящего из шарнирно установленного на стойке цилиндра.

В этом устройстве при демонтаже я монтаже штамп с помощью грузоподъемного механизма устанавливается на неподвижные упоры, от насосной станции масло под давлением подается в гидроцилиндры, которые перемещают балку с вибратором

llo соприкосновения с нижней плитой штампа и воздействуют на нее, Однако в таком устройстве механизм разъема сложен по конструкции, для демонтажа крупногабаритных штампов силовые цилиндры, балки и упоры должны быть мощными и громоздкими, а создаваемая механизмом разъема статическая нагрузка для разъема полуматриц и бандажного кольца по конической поверхности должна быть очень большой величины, кроме того, наличие дополнительного вибратора при демонтаже крупногабаритных штампов из-за большой массы деталей штампов не дает положительного результата..11ель изобретения — упрощение конструкции и обеспечение создания динамической нагрузки.

Поставленная цель достигается тем,что механизм разъема выполнен в виде ресивера и одиоударного пневматического гилг aot o цилиндра с бойком, расположенногп во внутренней полости рос ив р,ч.

683925

На чертеже изображено устройство для монтажа и демонтажа штампов.

Устройство имеет две стойки 1 и 2, симметрично расположенные относительно монтажного стола 3. На стойках1,2 установлены гильзы 4 и 5 = шарнирно закрепленными на них рычагами 6 и 7, пневмоцилиндрами 8 и 9 и ресиверами 10, 11, в полости которых установлены пневматические силовые цилиндры 12, 13 с бойками 14, 15. Подъем и опускание ресиверов

10 и 11 осуществляется через рычаги 6 и 7 и пневмоцилиндры 8, 9.

Стойки 1, 2 з акреплены на полу фундаментными болтами 16, 17 с пакетами упругих плас;ин 18, 19.

Управление работой устройства осуществляется от отдельно стоящего1 пульта (на черт, не показан).

Устройство работает следующим образом.

Штамп подвешивается за бандажное кольцо 20 на тросах 21 грузоподъемного механизма над монтажным столом 3 на расстоянии Н 5-10 мм, Гильзы 4,5 вручную поворачиваются на стойках 1,2, и бойки 14, 15 устанавливаются в необходимом для демонтажа месте. При нажатии кнопки на пульте управления включается автоматический цикл работы. Лневмоцилиндры 8, 9 подводят бойки 14, 15 до соприкосновения с бандажным кольцом

20, открываются клапаны ресиверов 10, 11, воздух на которых попадает в пневмоцилиндры 12, 13, взводятся бойки 14, 15 и ударяют в бандажное кольцо 20.

Энергия удара расходуется на сотрясение штампа, бандажное кольцо сдвигается по конусу в сторону ослабления затяжки, и полуматрицы 22 под действием собственного beca отсоединяются от бандажного кольце 20.

При монтаже штампов устройство работает следующим образом.

Перед началом монтажа полуматриц

22 с помощью грузоподъемного механизма устанавливаются на монтажном столе

3 в сомкнутом положении. На них одевается бандажное кольцо 20. Гильзы 4, 5 поворачиваются вручную, и бойки 14, 15 устанавливаются в необходимом для монтажа месте. При включении автоматического цикла работы пневмоцилиндры 8, 9 подводят бойки 14, 15 до соприкосновения с бандажным кольцом 20, открываются клапаны ресиверов 10,11, воздух из которых попадает:в пневмоцилиндры 12, 13.

43

Бойки 14, 15 взвопятся и ударяют в бандажное кольцо 20, которое и нагоняется до заклинивания на коническую поверхность полуматриц 22, 26

Применение предлагаемого устройства позволит повысить производительность труда и культуру производства.

Формула изо ретения

Устройство для монтажа и демонтажа крупногабаритных штампов, содержащее две симметрично расположенные относительно стола стойки, на которых шарнирно установлены механизмы разъема, о т личающеесятем, что,сцелью упрощения конструкции и обеспечения создания динамической нагрузки, механизм

И разъема выполнен в виде ресивера и одноударного пневматического силового цилиндра с бойком, расположенного во внутренней полости ресивера.

Источники информации, принятые во внимание при экспертизе

1, Авторское свидетельство СССР

N. 437629, кл. В 30 В 15/02, 1972, Составитель B. Пошкаров
