Выталкиватель к прессу

Выталкиватель к прессу

Иллюстрации

Показать все

Реферат



Союз Советсиик

Социалмстимеских

Респубпнк

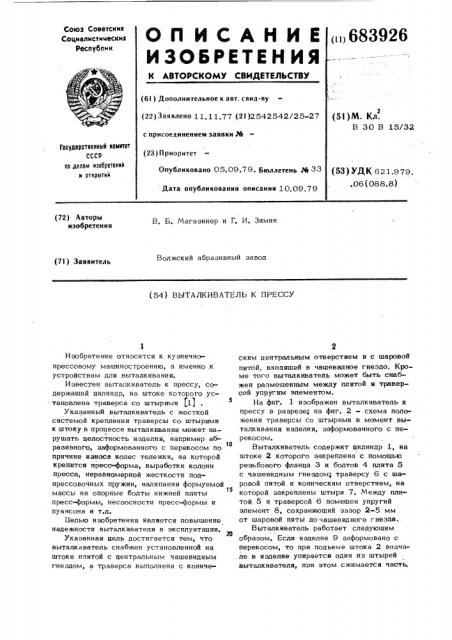

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 683926 (6I ) Дополнительное к авт. свид-ву (22) 3а влене 1 1, 1 1.77 (.21)2542542/25-27 с присоединением заявки РЙ (23) Приоритет

Опубликовано 05.09.79. Бюллетень Рй 33

Дата опубликования описания 10.09.79 (5l)M. Кл.

В 30 В 15/32

Гкударстеенный комитет

СССР по делам иэооретеннй и открытий (5З) УДК 621.979..06 (088.8) (72) Авторы изобретения

В. Б, Магазинер и Г. И. Зимин

Волжский абразивный завод (71) Заявитель (54) ВЫТАЛКИВАТЕЛЬ К ПРЕССУ

Изобретение относится к кузнечнопрессовому машиностроению, а именно к устройства м для вы талк ива ни я.

Известен выталкиватель к прессу, содержащий цилиндр, на штоке которого установлена траверса со штырями (lj

Указанный выталкиватель с жесткой системой крепления траверсы со штырями к штоку в процессе выталкивания может нарушать целостность изделия, например абразивного, заформованного с перекосом по

10 причине износа колес тележки, на которой крепится пресс-форма, выработки колонн пресса, неравномерной жесткости подпрессовочных пружин, нали па ни я формуемой массы на опорные болты нижней плиты

15 пресс-формы, несоосности прессформы и пуансона и т.д.

Белью изобретения является повышение надежности выталкивателя в эксплуатации, 20

Указанная цель достигается тем, что выталкиватель снабжен установленной на штоке плитой с центральным чашевидным гнездом, а траверса выполнена с коническим центральным отверстием и с шаровой пятой, входящей в чашевидное гнездо. Кроме того выталкиватель может быть снабжен размещенным между плитой и траверсой упругим элементом.

На фиг. 1 изображен выталкиватель к прессу в разрезе; на фиг. 2 — схема положения траверсы со штырями в момент выталкивания изделия, заформованного с перекосом.

Выталкиватель содержит цилиндр 1, на штоке 2 которого закреплена с помощью резьбового фланца 3 и болтов 4 плита 5 с чашевидным гнездом; траверсу 6 с шаровой пятой и коническим отверстием, на которой закреплены штыри 7. Между плитой 5 и траверсой 6 помещен упругий элемент 8, сохраняющий зазор 2-5 мм от шаровой пяты до чашевидного гнезда..

Выталкиватель работает следующим образом, Если изделие 9 .заформовано с перекосом, то при подъеме штока 2 вначале в изделие упирается один из штырей выталкивателя, при атом сжимается часть, 683926

Составитель B. Поникаров

Редактор B. Смирягина Техред 3, Чужик Корректор H. Стец

Заказ 5201!10 Тираж 818 Подписное

UHHHIlH Государственного комитета СССР по делам изобретений и открытий

113035, Москва„Ж-З5, Раушская наб.,д. 4/5

Филиал ППП Патент, г. Ужгород, ул. Проектная, 4 упругого элемента, находящегося под траверсой 6 со стороны данного штыря. Траверса 6, имея шаровую пяту и коническое отверстие, поворачивается в чашевидном гнезде плиты 5 до тех пор, пока все штыри не упрутся в заформованное изделие (фиг. 2). При дальнейшем подъеме штока

2 происходит дополнительное сжатие упругого элемента 8; зазор между чашевидным гнездом плиты 5 и шаровой пятой траверсы 6 выбирается, и шток 2, преодолевая силы трения, возникающие между заформованным изделием и стенкой прессформы 10» выталкивает изделие из прессформы. После снятия изделия со шты35 рей выталкивателя, система возвращается в исходное положение за счет сил упругого элемента, т,е, штыри 7 принимают вертикальное положение, а между чашевидным гнездом плиты 5 и шаровой пятой траверсы 6 зазор составляет 2-5мм.

Использование предлагаемого выталкивателя позволит значительно сократить брак, а также снизить затраты на ремонт оборудования.

Формула изобретения

1. Выталкиватель к прессу, содержащий цилиндр, на штоке которого установлена траверса со штырями,о т л и ч а юшийся тем, что, с целью повышения надежности выталкивателя в эксплуатации, он снабжен установленной на штоке плитой с центральным чашевидным ríåçäîì, а траверса выполнена с коническим центральным отверстием и с шаровой пятой, входящей в чашевидное гнездо. 2, Выталкиватель по п. 1, б т л и ч а ю шийся тем, что он .снабжен размещенным между плитой и траверсой упругим элементом.

Источники информации, принятые во внимание при экспертизе

1. Гуревич А, С. Оборудование для производства абразивных инструм ентов, Машиностроение, М„1964. с, 134, фиг. 72.
