Связующее декоративной эмали для трафаретной печати
Патент 684050
Авторы
Связующее декоративной эмали для трафаретной печати
Иллюстрации
Реферат

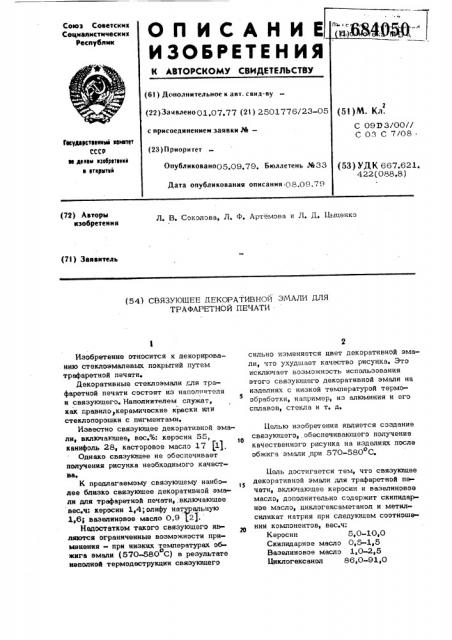

CoIo3 Советскмк социалистических
Реслублмм
ОПИСЛНИЕ
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (6) ) Дополнительное к авт. свид-ву (22) Занвлено01.07.77 (21) 2501776/23-0 с присоединением заявки М— (23) Приоритет
Опубликовано05.09.79, Бюллетень ЖЗЗ
Дата опубликования описания 08.09.79
О//
Гесударстаавквм аемвтат
СССР аа делам азебретенил в атлрытай
621.
8) (72) Авторы изобретения
Л. В. Соколова, Л. Ф. Артемова и Л. Д. Ныценко (71) Заявитель (54) СВЯЗУЮШЕЕ ДЕКОРАТИВНОЙ ЭМАЛИ ДЛЯ
ТРАФАРЕТНОЙ ПЕЧАТИ10
Изобретение относится к декорированию стеклоэмалевых покрытий путем трафаретной печати.
Декоративные стеклоэмали для трафаретной печати состоят из наполпителя и связующего. Наполнителем служат, как правило керамические краски или стеклопорошки с пигментами.
Известно связующее декоративной эмали, включающее, вес.%: керосин 55, канифоль 28, касторовое масло 17 (1l
Однако связующее не обеспечивает получения рисунка необходимого качества.
К предлагаемому связующему наиболее близко связующее декоративной эмали для трафаретной печати,, включающее вес.ч: керосин 1,4; олифу натуральную
1,6; вазелиновое масло 0,9 (21.
Недостатком такого связующего яв ляются ограниченные возможности применения - при низких температурах обжига эмали (570-580 С) в результате о неполной термодеструкции связующего сильно изменяется цвет декоративной эмали, что ухудшает качество рисунка. Это исключает возможность использования этого связующего декоративной эмали на изделиях с низкой температурой термообработки, например, из алюминия и его сплавов, стекла и т. д.
Llmblo изобретения является создание связующего, обеспечивающего получение качественного рисунка на изделиях после обжига эмали при 570-580 С.
11ель достигается тем, что связующее декоративной эмали для трафаретной печати, включающее керосин и вазелиновое масло, дополнительно содержит скипидарное масло, циклогексаметанол и метил» силикат натрия при следующем соотнош нии компонентов, вес.ч:
Керосин 5,0-10,0
Скипидарное масло 0,5-1,5
Вазелиновое масло 1,0-2,5
Цнклогексанол 86,0-91,0
684050
Метасиликат нат0,5-2,0 рия
Т аблица1
10iO
Скипидарное масло
Вазелиновое масло
11иклorексаиол
Метасиликат натрия
l,0
1 5
1,0
2,0
2,5
86,0
91,0
88,0
0,5
1,0
2,0
Сравнительные показатели качества получаемого рисунка при температуре об20
О жига 570-580 С в зависимости от состава связующего декоративной эмали приведены в табл. 2. Соотношение наполнитель: связующее равно 60-70; 30-40.
Качество рисунка (четкость контура, сплошность) характеризуется печатными свойствами декоративной эмали, в част»
Таблица2
48
48
22
Известный
Ф ормула изобретения
Из табл, 2. видно,, что предлагаемое связующее обеспечивает получение качественного рисунка при низккх температурах (570-580 С) обжига декоративной эмили» 4
Составы I- III предлагаемого связующвго приведены в табл. 1. ности вязкостью связующего, определяемой на приборе В 3-4 по времени истечения определенного объема жидкости, и цветом рисунка после обжига. О воспроизведении цвета после обжига судят по коэффициенту диффузного отражения (КДО), измеряемому на белизномере конструкции Новочеркасского политехническОго института.
Покрытие черное, в сплошных уколах, не oIUIsBлено
Контур рисунок размыт, рисунок оплавлен несплошной
Контур рисунка четкий, рисунок оплавлен и сплошной
Контур рисунка раз- мыл, рисунок оплавлен и несплошной
Связующее декоративной эмали для трафаретной печати, включаюшее керосин и вазелиновое масло, о т л и ч а ю6840
1о ш е е с я тем, что, с целью получения качественного рисунка на изделиях после обжига эмали при 570-580 С связующее дополнительно содержит скипидарное масло, циклогексанол и метасиликат натрия при следующем соотношении компонентов, вес.ч:
Керосин 5 0-10,0
Скипидарное масло 0,5-1,5
Вазелиновое масло 1,0-2,5
Циклогексанол 86,0-91,0
Метасиликат нач рия 0,5-2,0
50 6
Источники информации, принятые во внимание при экспертизе
1. Гончаров О. Н. и др. Исследование механизированного процесса декэрирования эмалированных изделий - Труды Новочеркасского политахнического института, 1969, т . 198, с. 125..
2. Скворцов Е. А и др. Декорирование шелкографским способом на полуавтомате - Стекло и керамика, 1964>
N 8, с.38.
Составитель Н. Белых
Р дактор Бородина Техреди. Ac anom Корр р Г. Р етии
Заказ 5224/16 Тираж 758 Подписное
ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий
113035, Москва, Ж-35, Раушская ыаб, д. 4/5
Филиал ППП Патент", г. Ужгород, ул Проектная, 4
