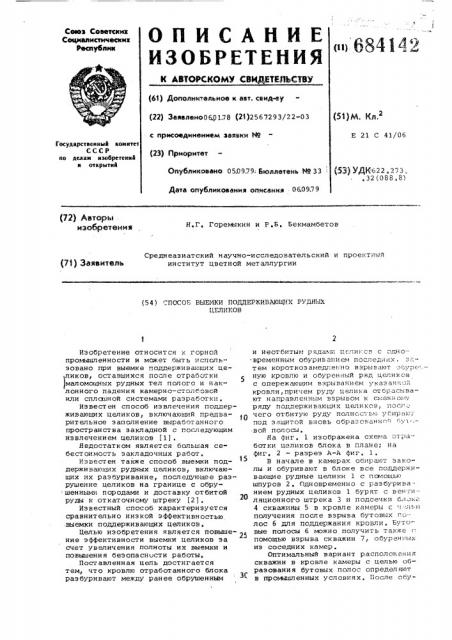

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВ ЕТЕЛЬСТВУ (61) Дополнительное к авт. саид-еу (22) Залвлено06 178 (21)2567293/22-03 с присоединением заявки И© (23) Приоритет

Опубликовано 050979 Бязллетень Ио 33

Дата опубликования описания 06.09.79

Союз Советских

Социалистических

Республик (51)М. Кл,2

Е 21 С 41/06

Государственный коиятет ссср но делан язабретеняй я открытий (53) УДК 622 . 27 3,,32(088.8) Н,Г, Горемыкин и Р,Б, Бекмамбетов

Среднеазиатский научно-исследовательский и проект ый институт цветной металлургии (71) Заявитель (54 ) СПОСОБ ВЫЕМКИ ПОДДЕРЖИВАЮ1Щ4М РУДИЬЖ

ЦЕПИКОВ

Изобретение относится к горной промышленности и может быть использовано при выемке поддерживающих це! ликов, оставшихся после отработки

5 маломощных рудных тел полого и наклонного падения камерно-столбовой или сплссаной системами разработки.

Известен способ иэ влечения поддерживающих целиков, включающий предварительноее з ап олн ение выработанного простр ан ст за з акл адной с посл едующим извлечением целиков (11.

Недостатком является большая себестоимость закладочных работ.

Известен также способ выемки поддерживающих рудных целиков, включающих их разбуривание, последующее разрушение целиков на границе с обру: шенными породами и доставку отбитой руды к откаточному штреку (21.

Известный способ характеризуется сравнительно низкой зффективностьк> .выемки поддерживающих целиков.

Целью изобретения является повыше- 25 ние эффективности выемки целиков эа счет увеличения полноты их выемки и повышения безопасности работы, Поставленная цель достигается тем, что кровлю отработанного блока разбуривают между ранее обрушенным и неотбитым рядами цели«сB с однo временным обуриванием послeä«>:х, а:-тем короткозамедле«но взрывают 1бурс-, ную кровлю и обуренный ряд целиков с опережающим взрыва«нем указан -:, кров 1и пс>и "pp p)" ду ц елина от f5p ас - за ют направленным взрывом к см=-".ному ряду поддерживающих целкков, пос> чего отбитую руду полностью убираю под защитой вновь образованно - ."..у,вой полосы, На фиг. 1 изображена схема отра.ботки целиков блока в плане; на фиг. 2 — разрез A-A фиг. 1.

В начале в камерах обираю= эаколы и обуривают в блоке все поддерживающие рудные целики 1 с помощью шпуров 2. Одновременно с раэбуриванием рудных целиков 1 бурят с вентиляционного штрека 3 и подсечки бл кс

4 скважины 5 в кровле камеры с ..:л=к> получения после взрыва бутовых по-лос б для поддержания кровли. Бутовые полосы б можно получи= ü также с помощью взрыва скважин 7, обурен> ых из соседних камер.

Оптимальный вариант распола>кения скважин в кровле камеры с целью образования бутовых полос определяют в проьишленных условиях. После обу684142

Ривания рудных целиков и скважин в кровле взрывают за один прием (c помощью электродетонаторов короткозамедленного действия) один ряд скважин 5 и 7 и один ряд (по падению) рудных целиков 1 °

Взорванные в первую очередь сква- 5 жины по породе 5 или 7 образуют по падению бутовую полосу, а затем с замедлением в несколько миллисекунд взрываются шпуры 2 в поддерживающих (рудных) целиках 1. 10

Время замедления электродетонаторов короткоэамедленного действия выбирается с таким расчетом, чтобы при взрыве шпуров в поддерживающих рудных целиках руда отбрасывалась к сле- 15 дующему ряду рудных целиков взрывной волной от взрыва скважин в потолочине для образования бутовой полосы.

Таким образом, отбитая руда не будет смешиваться с породой в бутовой по- 20 лосе.

Отбитая руда 8 доставляется погрузодоставочным оборудованием с дистан— ционным управлением, например бульдозером 9, на погрузочные полки 10, установленные на откаточном штреке

-11.

Далее руда грузится в откаточные сосуды и выдается на гора. Подштрековые целики 12 отбрасываются при погашении вентиляционного штрека 3.

Изобретение дает воэможность полностью отрабатывать все поддерживающие целики, не применяя при этом трудоемкую и дорогостоящую операцию по закладке пустот отработанных камер бетоном, так как поддерживание кровли в нашем случае осуществляется бут оными пол осами .

Использование на доставке руды бульдозеров с дистанционным управлением позволит существенно повысить безопасность работ, так как доставка руды к откаточному штреку будет осуществляться без присутствия людей в камере °

Формула из обретения

Способ выемки поддерживающих рудных целиков, включающий их разбурив ание, последующее разрушение целиков на границе с обрушенными породами и доставку отбитой руды к откаточному штреку, о т л и ч а ю щ и йс я тем, что, с целью повышения эффективности выемки целиков эа счет увеличения полноты их выемки и повышения безопасности работ, кровлю отработанного блока раэбуривают между ранее обрушенным и неотбитым рядами. целиков, с одновременным обуриванием последних, затем короткоэамедленно взрывают обуренную кровлю и обуренный ряд целиков с опережающим вэрыванием укаэанной кровли, причем руду целика отбрасывают направленным взрывом к смежному ряду поддерживающих целиков,после чего отбитую руду полностью убирают под защитой вновь образованной бутовой полосы.

Источники информации, принятые во внимание при экспертизе

1. Справочник по горному делу, т. III, Подземные работы, Госгортехиздат 1961, С 10, 24, 25.

2. Авторское свидетельство СССР по заявке 9 2531268, кл . E 21 С 41/06, 1977.
