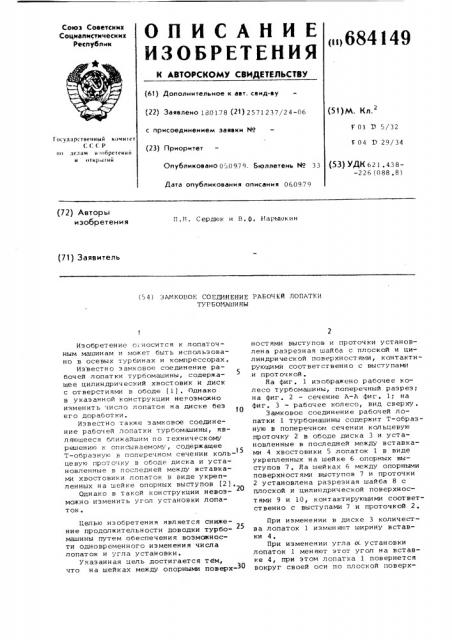

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт, сеид-ву (22) Заявлено 180178 (21) 2571237/24-06

Союз Советскнх

Соцналнстнческнх

Республик

<>684!49 (51) М. Кл.

F 01 D 5/32

F 04 Р 29/34 с присоединением заявки ¹

Госуларстаенный комитет (: (: (; р нн делам и нбретений и открытий (23) Приоритет (53) УДК621.438-226 (088,8) Опубликовано 0 >097 9. Бюллетень ¹ 3 3

Дата опубликования описания 060979 (72) Авторы изобретения

П.П. Сердюк и B.ф. Нарышкин (71) Заявитель

{ 5 4 ) ЗАМКОВОЕ СОЕДИНЕНИЕ РАБОЧЕЙ ЛОПАТКИ

ТУРБОМАШИНЫ

Изобретение о. носится к лопаточ— ным машинам и может быть использовано в осевых турбинах и компрессорах.

Известно замковое соединение рабочей лопатки турбомашины, содержа5 шее цилиндрический хвост овик и диск с отверстиями в ободе { 1) . Однако в указ àííой конструкции нет озможно изменить число лопаток на диске без его доработки.

Известно также замковое соединение рабочей лопатки турбомашины, являющееся ближайшим по техническому решен ию к описываемому, содержащее

T-образную в поперечном сечении кольцевую проточку в ободе диска и установленные в последней между вставками хвостовики лопаток B виде укрепленных на шейке опорных выступов {2) .

Однако в такой конструкции невозможно изменить угол установки лопаток °

Белью изобретения является снижение продолжительности доводки турбомашины путем обеспечения возмсскности одновременного изменения числа лопаток и угла установки. указанная цель достигается т(ам, что на шейках между опорными поверхностями выступов и проточки установлена разрезная шайба с плоской и цилиндрической поверхностями, контактирующими соответственно с выступами и проточкой.

На фиг. 1 изображено рабочее колесо турбомашины, поперечный разрез; на фиг. 2 — сечение А-А фиг. 1; на фиг ° 3 — рабочее колесо, вид сверху.

Замковое соединение рабочей лопатки 1 тур бомашины содержит T-образную в поперечном сечении кольцевую проточку 2 в ободе диска 3 и установленные в последней между вставками 4 хвостовики 5 лопаток 1 в виде укрепленных на шейке 6 опорных выступов 7. На шейках 6 между опорными поверхност ями выступов 7 и проточки

2 установлена разрезная шайба 8 с плоской и цилиндрической поверхност ями 9 и 10, контактирующими соответственно с выступами 7 и проточкой 2.

При изменении в диске 3 количества лопаток 1 изменяют ширину вставки 4.

При изменении угла о(. установки лопаток 1 меняют этот угол на вставке 4, при этом лопатка 1 повернется вокруг câoåé оси по плоской поверх684149

Формула изобретения

А Рог. 7

Рог Г

Составитель С. Гуров

Заказ 5245/21 Тираж 607 Подпи сн ое

ПНИИПИ Государственного комитета СССР по дел ам и з обр ет ен ий и от крыт ий

113035 Москва Ж-35 Ра3квакая наб. д

Филиал ППП Патент, г. Ужгород, ул. Проектная, 4 ности шайбы 8 на новый угол установки.

Такое выполнение з амкового соедич ени я позволит снизить продолжительность доводки турбомашины путем обеспечения воэможности одновременного изменения числа лопаток и угла их установки б э доработок диска.

Замковое соединение рабочей лопат— ки турбомашины, содержащее Т-образную в поперечном сечении кольцевую проточку в ободе диска и установленные в последней между вставками хвостовики лопаток в виде укрепленных на шейке опорных выступов, о т л и а ю щ е е с я тем, что, с целью сн иж ения продолжит ел ьн ости доводки турбомашины путем обеспечения возможности одновременного изменения числа лопаток и угла установки, на шейках между опорными поверхностями выступов и проточки установлена разрезная шайба с плоской и цилиндричес5 кой поверхностями Р контактирующими соответственно с выступами и проточкой .

Источники информации, принятые во внимание при экспертизе

10 1. Штода А,В. и др. Конструкция авиационных газотурбинных двигателей.

M. Машиностроение, 1961, с. 34—

37.

2. Жирицкий Г.С. Конструкция и

15 расчет на прочность деталей паровых турбин, М., ° энергия, 1960 с. 30-33.
