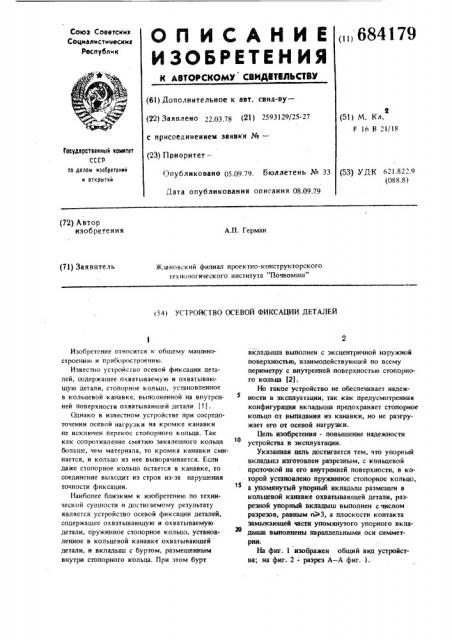

О П И C А Н И Е („,684179

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЮТИЛЬСТВУ

Союз Соввтскнх

СО4н&лмстнявских

Республмк (6!) Дополнительное к авт. свид-ву(22) Заявлено 22.03 78 (21) 2593129/25-27 с присоединением заявки №вЂ” (23) Приоритет— и (51) M. Кл.

С 1б В 21!18

Государственный иомитет ссср по делам изобретений и открытий

Опубликовано 05.09.79. Бюллетень № 33 (53) УДК 621.82 9 (088.8) Дата опубликования описания 08.09.79 (72) Автор изобрет ен н я

А.П. Герман (73) Заявитель

Ж;иновский филиал проектно-конструкторского технологического института Почвомаш"

<54) УСТРОЙСТВО ОСЕВОЙ ФИКСАЦИИ ДЕТАЛЕЙ

Изобретение относится к общему машиностроению и приборостроению.

Известно устройство осевой фиксации деталей, содержагпее охватываемую и охватывающую детали, стопорное кольцо, установленное в кольцевой канавке, выполненной на внутренней поверхности охватывающей детали (1) .

Однако в известном устройстве при сосредоточении осевой нагрузки на кромке канавки не исключен перекос стопорного кольца. Так как сопротивление смятню закаленного кольца больше, чем материала, то кромка канавки смннается, н кольцо иэ нее выворачивается. Если даже стоцорное кольцо остается в канавке, то соединение выходит из строя иэ-за нарушения точности фиксации.

Наиболее близким к изобретению по технической сущности и достигаемому результату является устройство осевой фиксации деталей, содержащее охватывающую н охватываемую детали, пружинное стопорное кольцо, установленное в кольцевой канавке охватывающей детали, н вкладыш с буртом, размещенным внутри стопорного кольца. При этом бурт вкладыша выполнен с эксцентричной наружной поверхностью, взаимодействующей по всему периметру с внутренней поверхностью стопорного кольца 121.

Но такое устройство не обеспечивает надеж5 ности в эксплуатация, так как предусмотренная конфигурация вкладыша предохраняет стопорное кольцо oI выпадания нз канавки, но не разгружает его от осевой нагрузки.

Цель изобретения - повышение надежности то устройства в эксплуатации.

Указанная цель достигается тем, что упорный вкладыш нзготовлен разрезным, с кольцевой проточкой на его внутренней поверхности, в которой установлено пружинное стопорное кольцо, а упомянутый упорный вкладыш размещен в кольцевой канавке охватывающей детали, разрезной упорный вкладыш выполнен с числом разрезов, равным пЭ 3, а плоскости контакта замьгкающей части упомянутого упорного вкла20 дыша выполнены параллельными осн снмметрнн.

На фиг. 1 изображен общий внд устройства; на фнг. 2 - разрез А — А фнг. 1.

684179

2$ Ррг. 2

Составитель В. Голов

Тахред И,Асталош Корректор М. Шароши

Редактор С. Головенко

Тираж 1139 Подписное

ЦНИИПИ ГосУдарственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Заказ 525 1/23 .

Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4

Устройство для осевой фиксации, деталей содержит ось (охватываемую деталь) 1 с двумя подшипниками 2, между которыми размещена дистанционная втулка 3, и охватывающую деталь 4, От осевого перемещения охватывающая деталь зафиксиров на разрезным упорным вкладышем 5, установленным в кольцевой канавке 6, выполненной на внутренней поверхности охватывающей детали.

Ог выпадания составных частей упорного вкладыша из кольцевои канавки 6 предусмотрено 16 стопорное кольцо 7, установленное в кольцевой проточке 8, выполненной на внутренней поверхности разрезного упорного вкладыша.

Для того, чтобы составные части разрезного

1$ упорного вкладыша можно было бы установить в кольцевую канавку, их должно быть не менее трех. Одна иэ составных частей 9 - замыкающая, выполнена так, что плоскости, контактируницие с составными частями разрезного ъо упорного вкладыша, параллельны оси симметрии.

При работе устройства осевой фиксации деталей стопорное кольцо разгружено от осевых нагрузок, так как их воспринимает разрезной упорный вкладыш.

Формула изобретения

1. Устройство осевой фиксации деталей, содержащее охватываемую деталь и охватывающую - с кольцевой канавкой, пружинное стопорное кольцо и упорный вкладыш, о т л и ч аю щ е е с я тем, что, с целью повышения надежности устройства в эксплуатации, упорный вкладыш изготовлен разрезным, с кольцевой проточкой на его внутренней поверхности, в которой установлено пружинное стопорное кольцо, а упомянутый упорный вкладыш размещен в кольцевой канавке охватывающей детали.

2.:Устройство осевой фиксации деталей по ц,1, отличающееся тем,чторазрез- ной упорный вкладыш выполнен с числом разрезов, равным n > 3, а плоскости контакта замыкающей части упомянутого упорного вкладыша выполнены параллельными оси симметрии.

Источники информации, принятые во внимание при экспертизе

1. Патент Англии N 1165680, кл. F 16 8

21/18, 1967.

2. Авторское свидетельство СССР 8Р 450908, кл. F 16 В 21/18, 1970.
