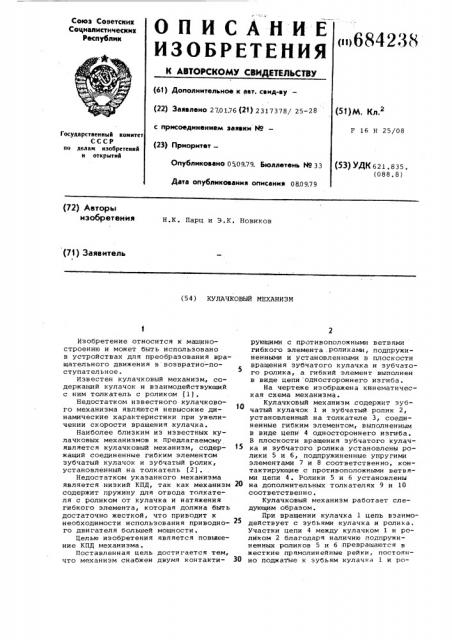

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскик

Социалистических

Республик (is) 68423((. а /б (61) Дополнительное к аат. сеид-ву— (22) Заявлено 2701.76 (21) 2317378/ 25-28 с присоединением заявки М— (23) Приоритет

Опубликовано 0509.79. Бюллетень Йо ЗЗ

Дата опубликования опнсання 080979 (5 )М. Кл.

F 16 Н 25/08

Государстаеииый комитет

СССР по делам изобретеиий и открытий (53) УДК 621 ° 835. (088.8) (72) Авторы изобретения

Н.К. Парц и Э.К. Новиков (71) Заявитель (54) КУЛАЧКОВЫЙ МЕХАНИЗМ

Изобретение относится к машиностроению и может быть использовано в устройствах для преобразования вращательного движения в возвратно-поступательное.

Известен кулачковый механизм, содержащий кулачок и взаимодействующий с ним толкатель с роликом (1).

Недостатком известного кулачкового механизма являются невысокие динамические характеристики при увеличении скорости вращения кулачка.

Наиболее близким иэ известных кулачковых механизмов к предлагаемому является кулачковый механизм, содержащий соединенные гибким элементом зубчатый кулачок и зубчатый ролик, установленный на толкатель (2).

Недостатком указанного механизма является низкий КПД, так как механизм содержит пружину для отвода толкателя с роликом от кулачка и натяжения гибкого элемента, которая должна быть достаточно жесткой, что приводит к необходимости использования приводного днигателя большей мощности

Целью изобретения является повышение КПД механизма.

Поставленная цель достигается тем, что механизм снабжен двумя контактирующими с протиноположными ветвями гибкого элемента . Роликами, подпружиненными и установленными в плоскости вращения зубчатого кулачка и зубчатого ролика, а гибкий элемент выполнен в виде цепи одностороннего изгиба.

На чертеже изображена кинематическая схема механизма.

Кулачковый механизм .содержит зубчатый кулачок 1 и зубчатый ролик 2, установленный на толкателе 3, соединенные гибким элементом, выполненным в виде цепи 4 одностороннего изгиба °

В плоскости вращения зубчатого кулачка и зубчатого ролика установлены ролики 5 и 6, подпружиненные упругими элементами 7 и 8 соответственно, контактирующие с протиноположными ветвями цепи 4. Ролики 5 и 6 устанонлены

20 на дополнительных толкателях 9 и 10 соответственно.

Кулачконый механизм работает следующим образом.

При вращении кулачка 1 цепь взаимодействует с зубьями кулачка и ролика.

Участки цепи 4 между кулачком 1 и роликом 2 благодаря наличию подпружиненных роликов 5 и 6 .превращаются в жесткие прямолинейные рейки, постоян3() но поджатые к зубьям кулачка 1 и ро684238

Формул а и з о бр ет ени я

Составитель A Кузнецов

Редактор А; Мурадян Техред З.Фанта Корректор С.Патрушева

Тираж 1139 Подписное

ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35; Раушская наб., д. 4/5

Заказ 5254/26

Филиал ППП Патент, r. Ужгород, ул. Проектная, 4 лика 2. Вращательное движение кулачка 1 преобразуется в возвратно-поступательное движение толкателя 3, который воспринимает нагрузку в обоих направлениях.

Кул ачк овый механи з м, содержащий соединенные гибким элементом зубчатый кулачок и зубчатый ролик, установленный на толкателе, о т л и ч а ю-10 шийся тем, что, с целью повышения КПД механизма, он снабжен двумя контактирующими с противоположными ветвями гибкого элемента роликами, подпружиненными и установленными в плоскости вращения зубчатого кулачка и зубчатого ролика, а гибкий элемент выполнен в виде цепи одностороннего изгиба.

Источники информации, принятые во внимание при экспертизе

1. Артоболевский И.И. Механизмы в современной технике. М., Наука, 1975, т. 4, с. 19.

2. Авторское свидетельство СССР

Р 420833, кл. F 16 Н 25/08, 1972.
