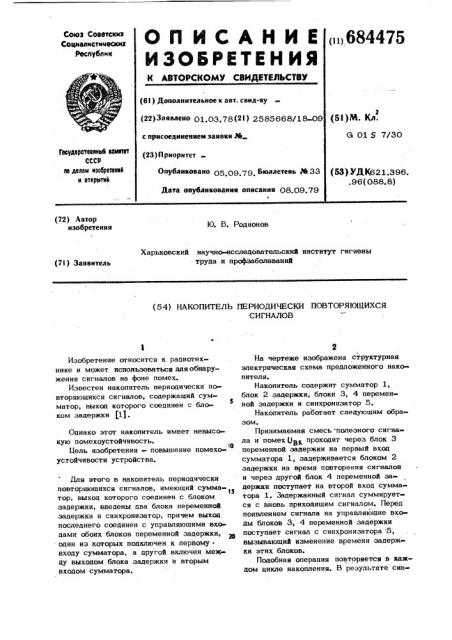

(72) Автор изобретения

Ю. В. Родионов

Харьковский научно-исследовательский институт гигиены — труда и профзаболеваний (73) Заявитель (54) НАКОПИТЕЛЬ ПЕРИОДИЧЕСКИ ПОВТОРЯЮШИХСЯ

СИГНАЛОВ

Изобретение относится к радиотехнике и может использоваться дляобнаружения сигналов на фоне помех.

Известен накопитель периодически повторяющихся сигналов, содержащий сумматор, выход которого соединен с блоS ком задержки (11.

Однако этот накопитель имеет невысокую помехоустойчивость. !

О

Цель изобретения — повышение помехоустойчивости устройства.

Для этого в накопитель периодически повторяющихся сигналов, имеющий сумма15 тор, выход которого соединен с блоком задержки, введены два блока переменной задержки и синхронизатор, причем выход последнего соединен с управляющими вхо дами обоих блоков переменной задержки, один из которых подключен к первому ° входу сумматора, а другой включен меж ду выходом блока задержки и вторым входом сумматора.

На чертеже изображена структурная электрическая схема предложенного накопителя.

Накопитель содержит сумматор 1, блок 2 задержки, блоки 3, 4 переменной задержки и синхронизатор 5.

Накопитель работает следующим образом.

Принимаемая смесь полезного сигнала и помех Q>< проходит через блок 3 переменной задержки на первый вход сумматора 1, задерживается блоком 2 задержки на время повторения сигналои и через другой блок 4 переменной задержки поступает на второй вход сумматора 1. Задержанный сигнал суммируется с вновь приходящим сигналом. Перед появлением сигнала на управляющие входы блоков 3, 4 переменной задержки поступает сигнал с синхронизатора 5, вызывающий изменение времени задержки этих блоков.

Подобная операция повторяется в каждом цикле накопления. В результате син3 6844 фазная с полезным сигналом помеха, действующая в сумматоре 1 и блоке 2 задержки, преобразуется в несинфазную и о усредняется, вследствие чего отношение сигнала к шуму в выходном сигналеU> возрастает.

Предложенный накопитель периодически повторяющихся сигналов обладает повышенной помехоустойчивостью по сравнению с известным накопителем, что обес->g печивается уменьшением впняиия коррелированных с моментом появления сигнала помех.

Важным преимуществом является также то, что высокая помехоустойчивость 15 достигается не за счет улучшения шумовых характеристик блоков, входящих в состав накопителя, что связано и с увеличением стоимости аппаратуры, а сравнительно простыми средствами.

75 4

Формула изобретения

Накопитель иериодчески повторяющихся сигналов, имеющий сумматор, выход которого соединен с блоком задержки, отличающийся тем, что, с целью повышения помехоустойчивости, введены два блока переменной задержкн и синхронизатор, причем выход последнего соединен с управляющими входами обоих блоков переменной задержки, один из которых подключен к первому входу сумматора, а другой включен между выходом блока задержки и вторым входом сумматора.

Источники информации, принятые во внимание при экспертизе

1. Лезин Ю. С. Оптимальные фильтры и накопители импульсных сигналов, М., Сов.радио, 1969, с. 256.
