Сверхвысокочастотный аттенюатор

Сверхвысокочастотный аттенюатор

Иллюстрации

Показать все

Реферат



Союз Советскик

Социелистическик

Республик

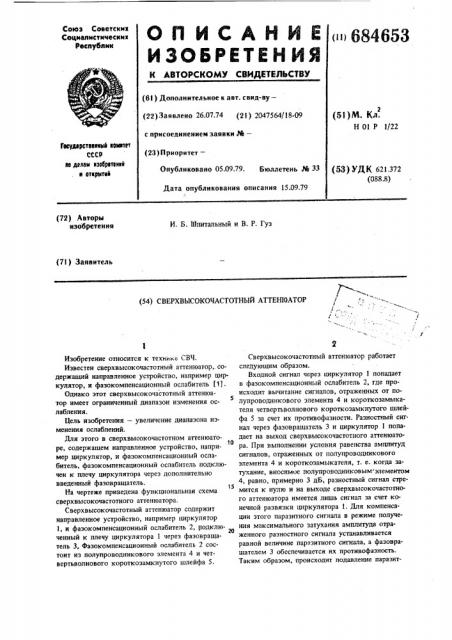

О П И С А Н И Е (и 684653 изовеитвнИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (6! ) Дополнительное к авт. свид-ву— (22) Заявлено 26.07.74 (21) 2047564/18 09 с присоединением заявки РЙ— (23) Приоритет— (53)м. Кл .

Н 01 P 1/22

Гфсудэрстеанай кеиктет

СССР

N дулам ll306p4TlllNll к аткрите

Опубликовано 05.09.79. Бюллетень Рй 33

Дата опубликования описания 15.09,79 (53) УДК 621.372 (088.8) (72) Авторы изобретения

И, Б, Шпитальный и В. P. Гуз (71) Заявитель

3 ( (54) СВЕРХВЫСОКОЧАСТОТНЫЙ ATTEHNATQP

Изобретение относится к технике СВЧ.

Известен сверхвысокочастотный аттенюатор,. содержащий направленное устройство, например цнркулятор, и фазокомпенсационный ослабитель 11).

Однако этот сверхвысокочастотный аттенюатор имеет ограниченный диапазон изменения ослабления.

Цель изобретения — увеличение диапазона изменения ослаблений.

Для этого в сверхвысокочастотном аттенюато10 ре, содержащем направленное устройство, например циркулятор, и фазокомпенсационный ослабитель, фазокомпенсационный ослабитель подключен к плечу циркулятора через дополнительно введенный фаэовращатель.

1S

На чертеже приведена функциональная схема сверхвысокочастотного аттенюатора.

Сверхвысокочастотный аттенюатор содержит направленное устройство, например циркулятор

1, и фаэокомпенсационный ослабитель 2, подключенный к плечу циркулятора 1 через фазоврашатель 3, Фаэокомпенсационный ослабитель 2 состоит из полупроводникового элемента 4 и четвертьволнового короткозамкнутого шлейфа 5.

Сверхвысокочастотный аттенюатор работает следующим образом.

Входной сигнал через циркулятор 1 попадает в фаэокомпенсационный ослабитель 2, где происходит вычитание ситналов, отраженных от полупроводникового элемента 4 и короткозамыкателя четверпволнового короткозамкнутого шлейфа 5 за счет их противофазности. Разностный сигнал через фаэовращатель 3 и циркулятор 1 попадает на выход сверхвысокочастотного аттенюатора. При выполнении условия равенства амплитуд сигналов, отраженных or полупроводникового элемента 4 и короткозамыкателя, т. е. когда затухание, вносимое полупроводниковым элементом

4, равно, примерно 3 дБ, разностный сигнал сгремится к нулю и на выходе сверхвысокочастотного аттенюатора имеется лишь сигнал за счет конечной развязки циркулятора 1. Для компенсации этого паразитного сигнала в режиме получения максимального затухания амплитуда отраженного раэностного сигнала устанавливается равной величине паразитного сигнала, а фазовращателем 3 обеспечивается их противофаэность.

Таким образом, происходит подавление паразитСоставитель А. Кузнецов

Техред Н.Бабурка Корректор С, Патрушева

Редактор И. Марховская

Тираж 923 Подписное

ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Заказ 5301/49

Филиал ППП "Патент", г. Ужгород, ул Проектная, 4

3 684653 4 ного сигнала, появляющегося на выходе сверх- и фазокомпенсационный ослабитель, о т л и ч а высокочастотного аттенюатора эа счет конечной ю щи и с я тем, что, с целью увеличения диапаразвяэки циркулятора 1, а максимальное зату- эона изменения ослаблений, фазокомпенсационхание, устанавливаемое сверхвысокочастотным ный ослабитель подключен к плечу циркулятора аттенюатором, увеличивается до 60 — 70 дБ. через дополнительно введенный фазовращатель.

Формула изобретения Источники информации, принятые во внимание при экспертизе

Сверхвысокочастотный аттенюатор, содержащий 1. Уотсон Г, СВЧ полупроводниковые приборы направленное устройство, например, циркулятор, и их применение, М., "Мир", 1972, с. 361.
